SIS系统三重化与四重化的区别分析

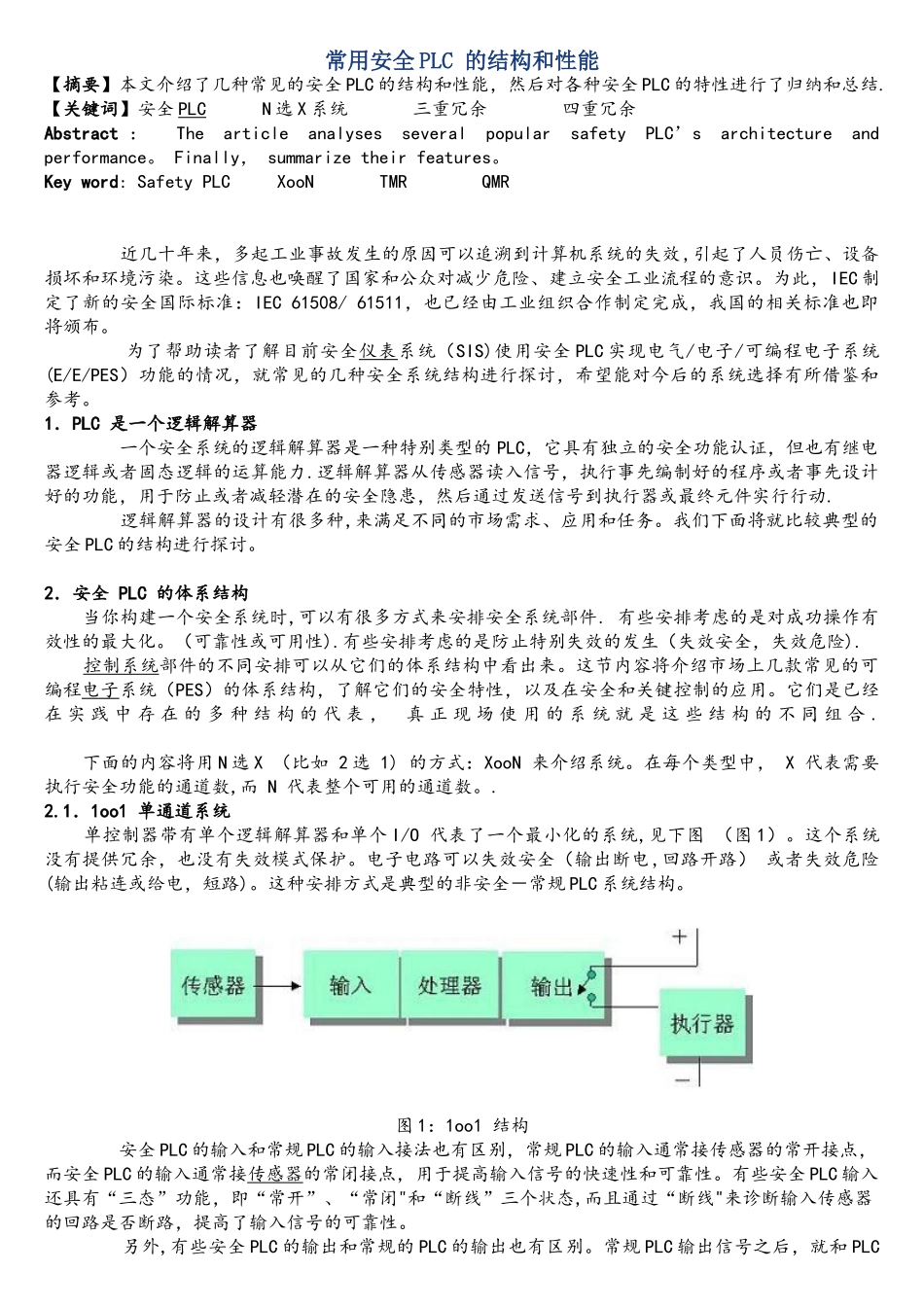

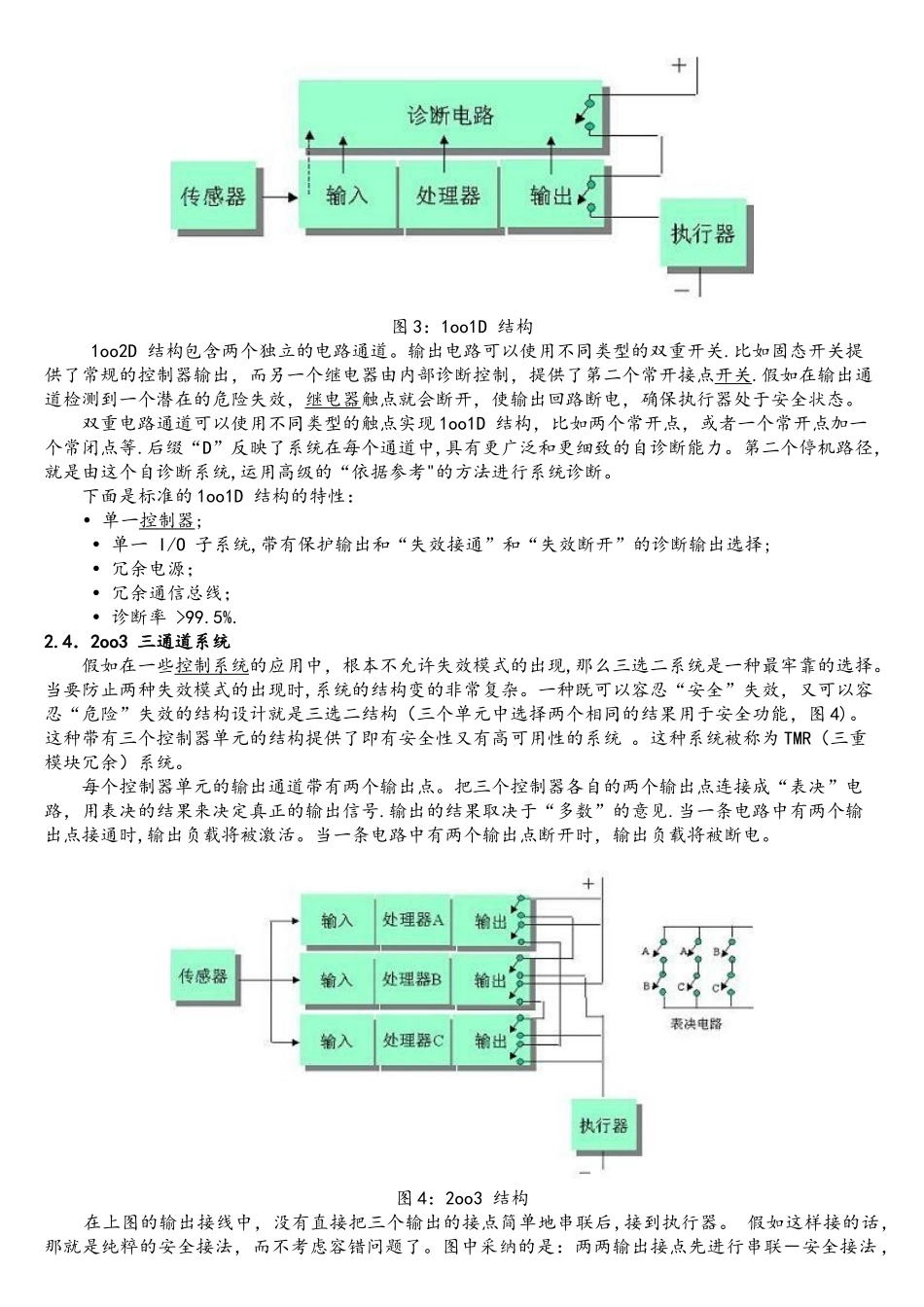

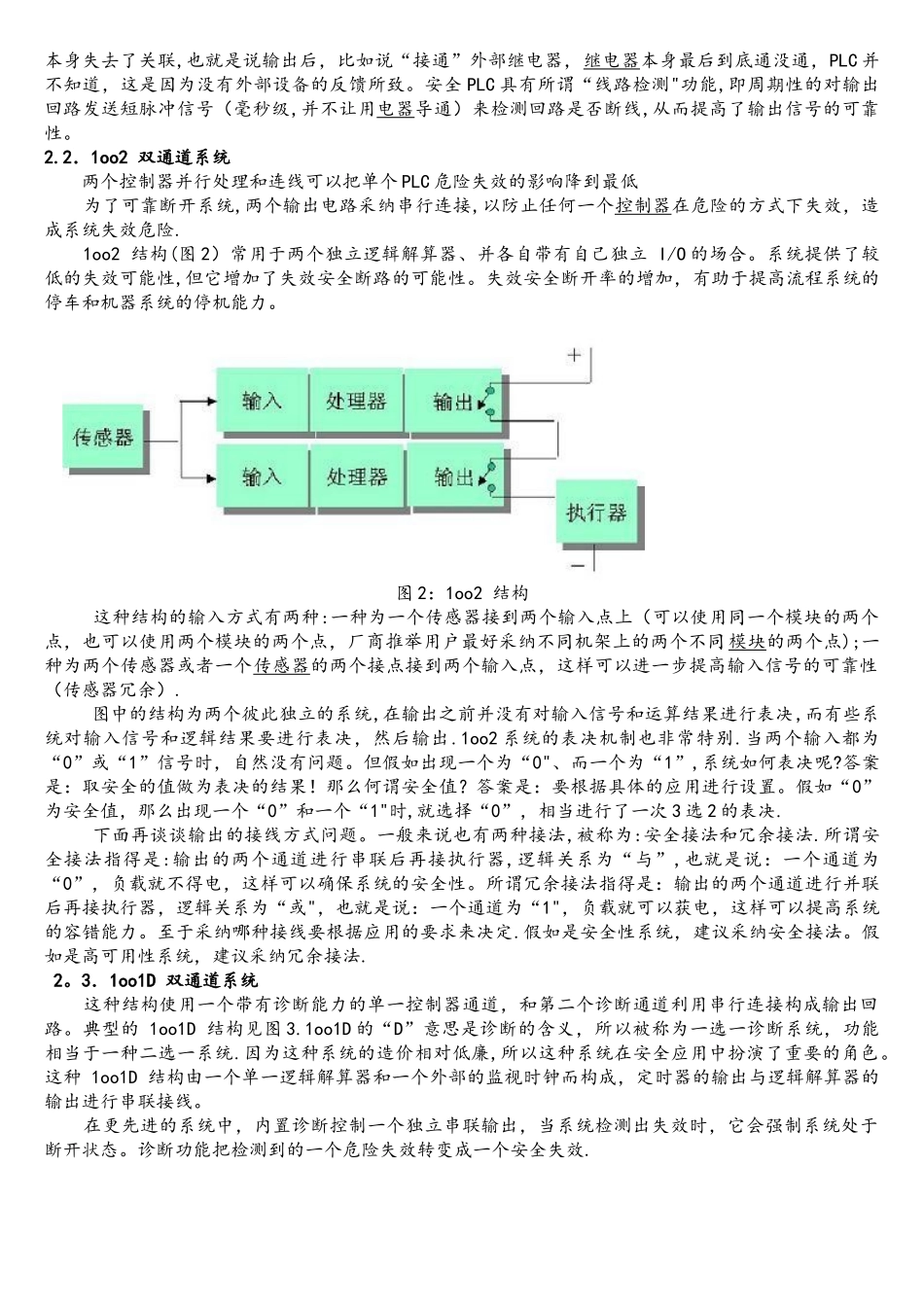

常用安全 PLC 的结构和性能【摘要】本文介绍了几种常见的安全 PLC 的结构和性能，然后对各种安全 PLC 的特性进行了归纳和总结.【关键词】安全 PLC N 选 X 系统 三重冗余 四重冗余 Abstract ： The article analyses several popular safety PLC’s architecture and performance。 Finally， summarize their features。Key word: Safety PLC XooN TMR QMR 近几十年来，多起工业事故发生的原因可以追溯到计算机系统的失效,引起了人员伤亡、设备损坏和环境污染。这些信息也唤醒了国家和公众对减少危险、建立安全工业流程的意识。为此，IEC 制定了新的安全国际标准：IEC 61508/ 61511，也已经由工业组织合作制定完成，我国的相关标准也即将颁布。 为了帮助读者了解目前安全仪表系统（SIS)使用安全 PLC 实现电气/电子/可编程电子系统(E/E/PES）功能的情况，就常见的几种安全系统结构进行探讨，希望能对今后的系统选择有所借鉴和参考。1．PLC 是一个逻辑解算器 一个安全系统的逻辑解算器是一种特别类型的 PLC，它具有独立的安全功能认证，但也有继电器逻辑或者固态逻辑的运算能力.逻辑解算器从传感器读入信号，执行事先编制好的程序或者事先设计好的功能，用于防止或者减轻潜在的安全隐患，然后通过发送信号到执行器或最终元件实行行动. 逻辑解算器的设计有很多种,来满足不同的市场需求、应用和任务。我们下面将就比较典型的安全 PLC 的结构进行探讨。 2．安全 PLC 的体系结构 当你构建一个安全系统时,可以有很多方式来安排安全系统部件. 有些安排考虑的是对成功操作有效性的最大化。（可靠性或可用性).有些安排考虑的是防止特别失效的发生（失效安全，失效危险). 控制系统部件的不同安排可以从它们的体系结构中看出来。这节内容将介绍市场上几款常见的可编程电子系统（PES）的体系结构，了解它们的安全特性，以及在安全和关键控制的应用。它们是已经在 实 践 中 存 在 的 多 种 结 构 的 代 表 ， 真 正 现 场 使 用 的 系 统 就 是 这 些 结 构 的 不 同 组 合 . 下面的内容将用 N 选 X （比如 2 选 1) 的方式：XooN 来介绍系统。在每个类型中， X 代表需要执行安全功能的通道数,而 N 代表整个可用的通道数。. 2.1．1oo1 单通道系统 单控制器带有单个逻辑解算器和单个 I/O 代表了一个最小化的系统,见下图 （图 1）。这个系统没有提...
