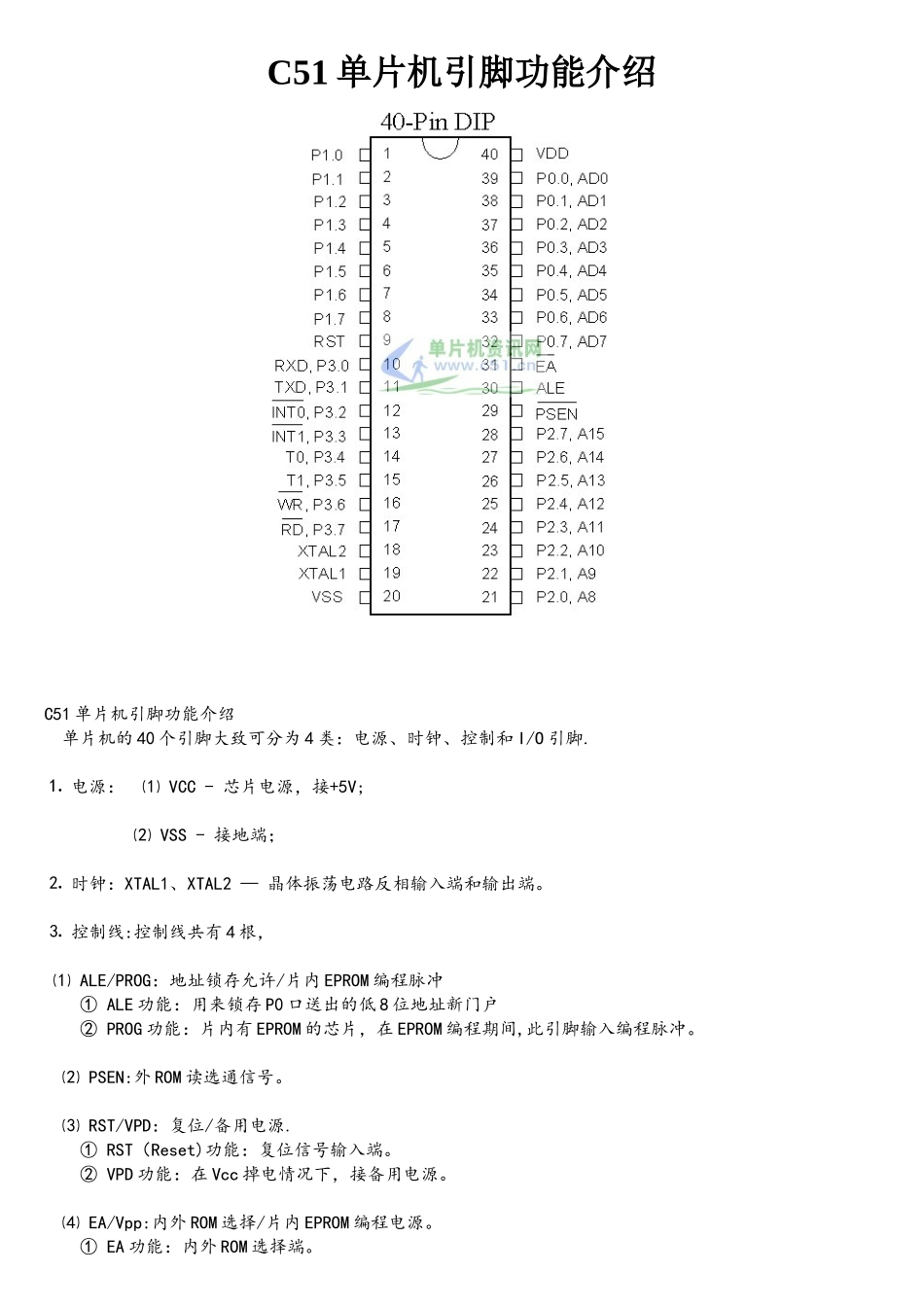

STC89C51单片机引脚功能介绍

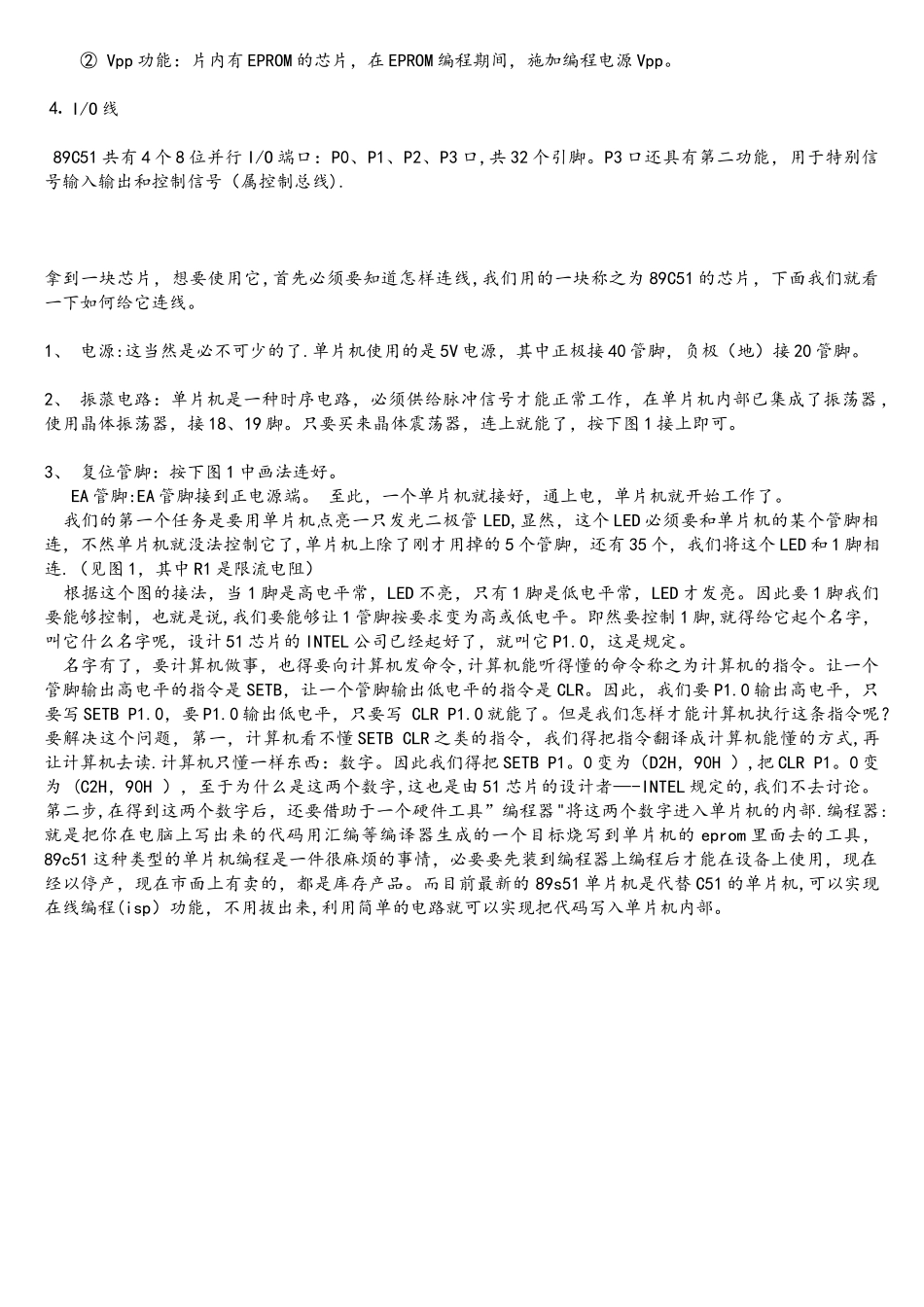

C51 单片机引脚功能介绍C51 单片机引脚功能介绍 单片机的 40 个引脚大致可分为 4 类：电源、时钟、控制和 I/O 引脚.⒈ 电源： ⑴ VCC - 芯片电源，接+5V; ⑵ VSS - 接地端；⒉ 时钟：XTAL1、XTAL2 — 晶体振荡电路反相输入端和输出端。⒊ 控制线:控制线共有 4 根， ⑴ ALE/PROG：地址锁存允许/片内 EPROM 编程脉冲 ① ALE 功能：用来锁存 P0 口送出的低 8 位地址新门户 ② PROG 功能：片内有 EPROM 的芯片，在 EPROM 编程期间,此引脚输入编程脉冲。 ⑵ PSEN:外 ROM 读选通信号。 ⑶ RST/VPD：复位/备用电源. ① RST（Reset)功能：复位信号输入端。 ② VPD 功能：在 Vcc 掉电情况下，接备用电源。 ⑷ EA/Vpp:内外 ROM 选择/片内 EPROM 编程电源。 ① EA 功能：内外 ROM 选择端。 ② Vpp 功能：片内有 EPROM 的芯片，在 EPROM 编程期间，施加编程电源 Vpp。⒋ I/O 线 89C51 共有 4 个 8 位并行 I/O 端口：P0、P1、P2、P3 口,共 32 个引脚。P3 口还具有第二功能，用于特别信号输入输出和控制信号（属控制总线). 拿到一块芯片，想要使用它,首先必须要知道怎样连线,我们用的一块称之为 89C51 的芯片，下面我们就看一下如何给它连线。1、 电源:这当然是必不可少的了.单片机使用的是 5V 电源，其中正极接 40 管脚，负极（地）接 20 管脚。 2、 振蒎电路：单片机是一种时序电路，必须供给脉冲信号才能正常工作，在单片机内部已集成了振荡器，使用晶体振荡器，接 18、19 脚。只要买来晶体震荡器，连上就能了，按下图 1 接上即可。 3、 复位管脚：按下图 1 中画法连好。 EA 管脚:EA 管脚接到正电源端。 至此，一个单片机就接好，通上电，单片机就开始工作了。 我们的第一个任务是要用单片机点亮一只发光二极管 LED,显然，这个 LED 必须要和单片机的某个管脚相连，不然单片机就没法控制它了,单片机上除了刚才用掉的 5 个管脚，还有 35 个，我们将这个 LED 和 1 脚相连.（见图 1，其中 R1 是限流电阻） 根据这个图的接法，当 1 脚是高电平常，LED 不亮，只有 1 脚是低电平常，LED 才发亮。因此要 1 脚我们要能够控制，也就是说,我们要能够让 1 管脚按要求变为高或低电平。即然要控制 1 脚,就得给它起个名字，叫它什么名字呢，设计 51 芯片的 INTEL 公司已经起好了，就叫它 P1.0，这是规定。 名字有了，要...
