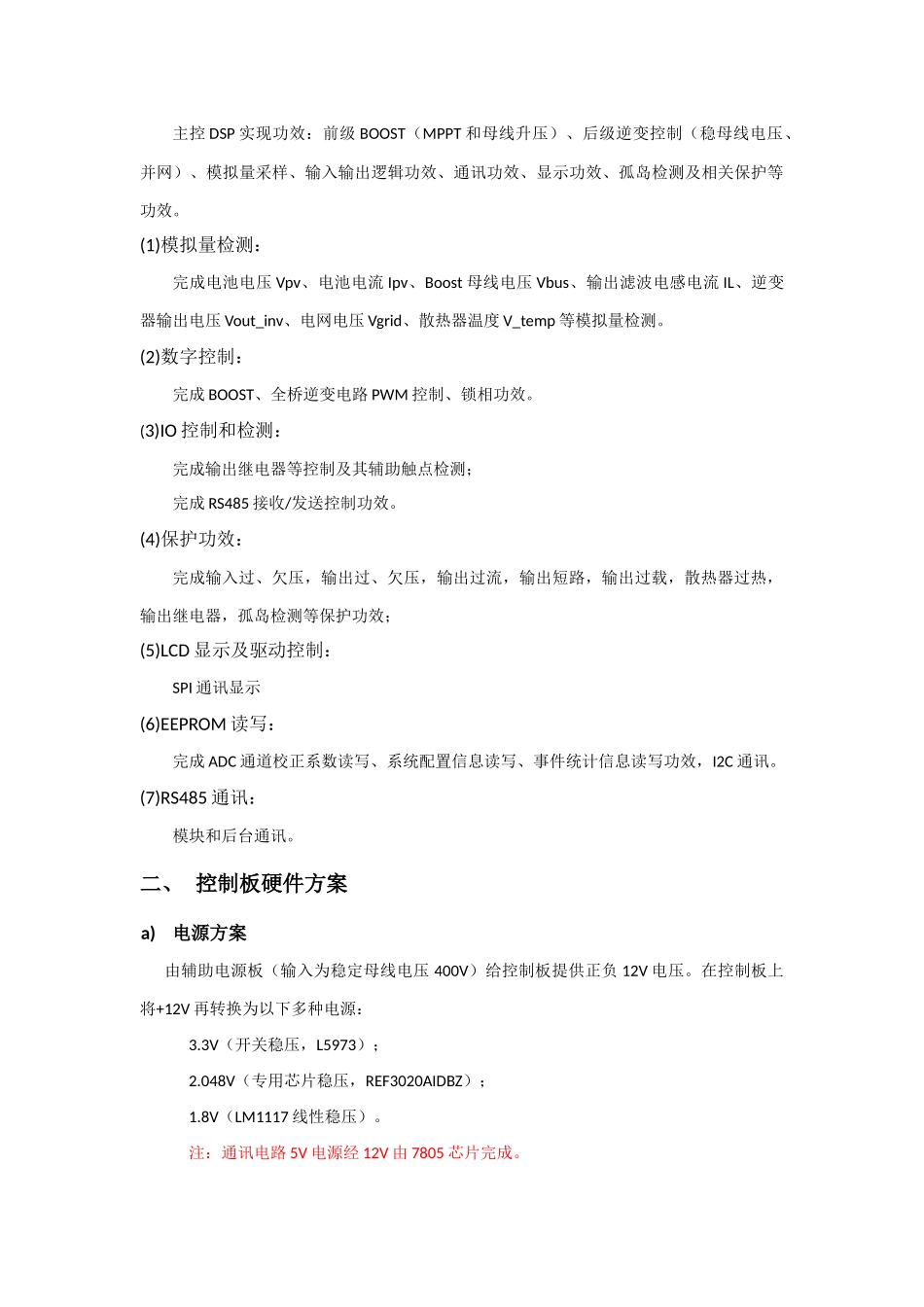

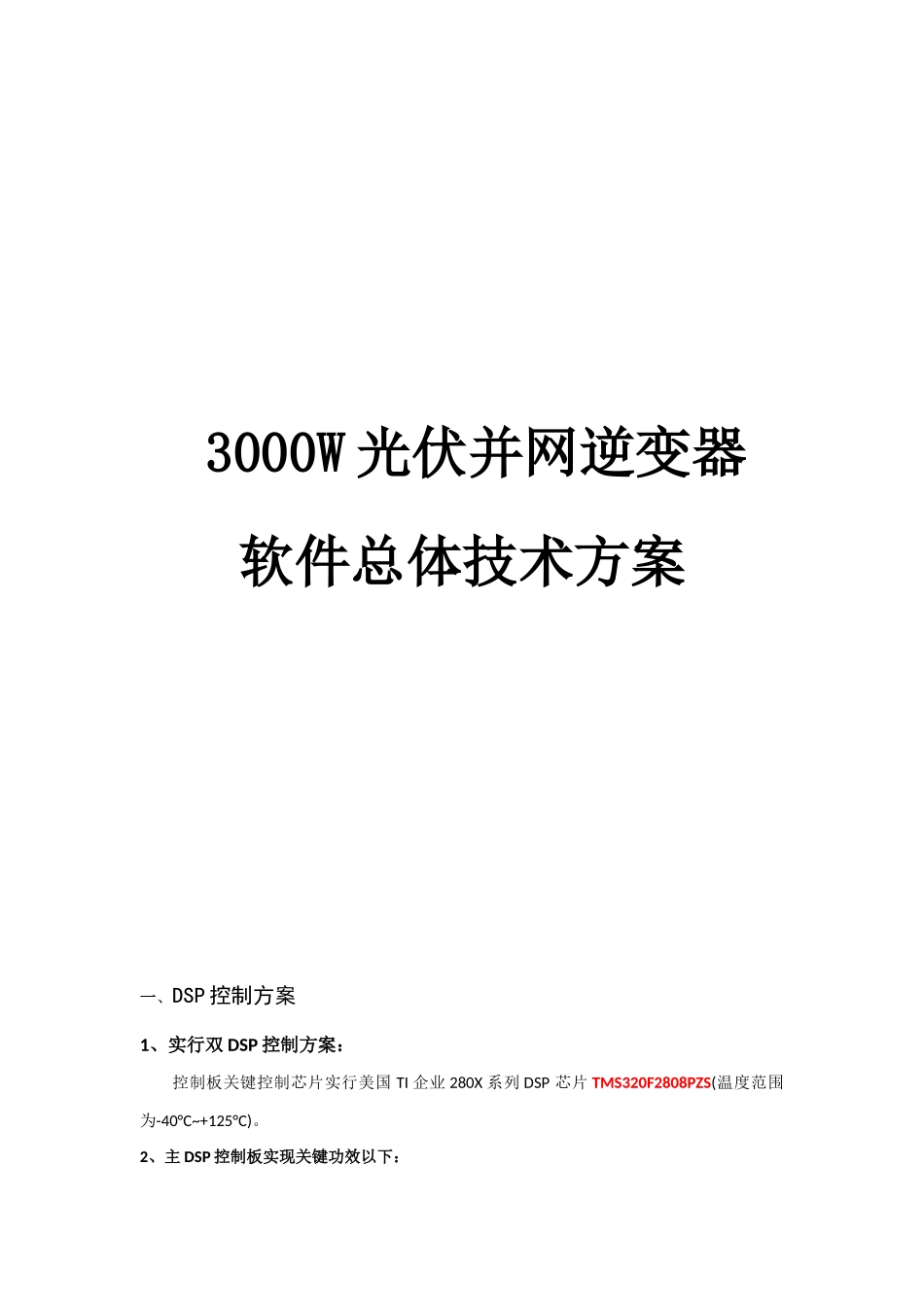

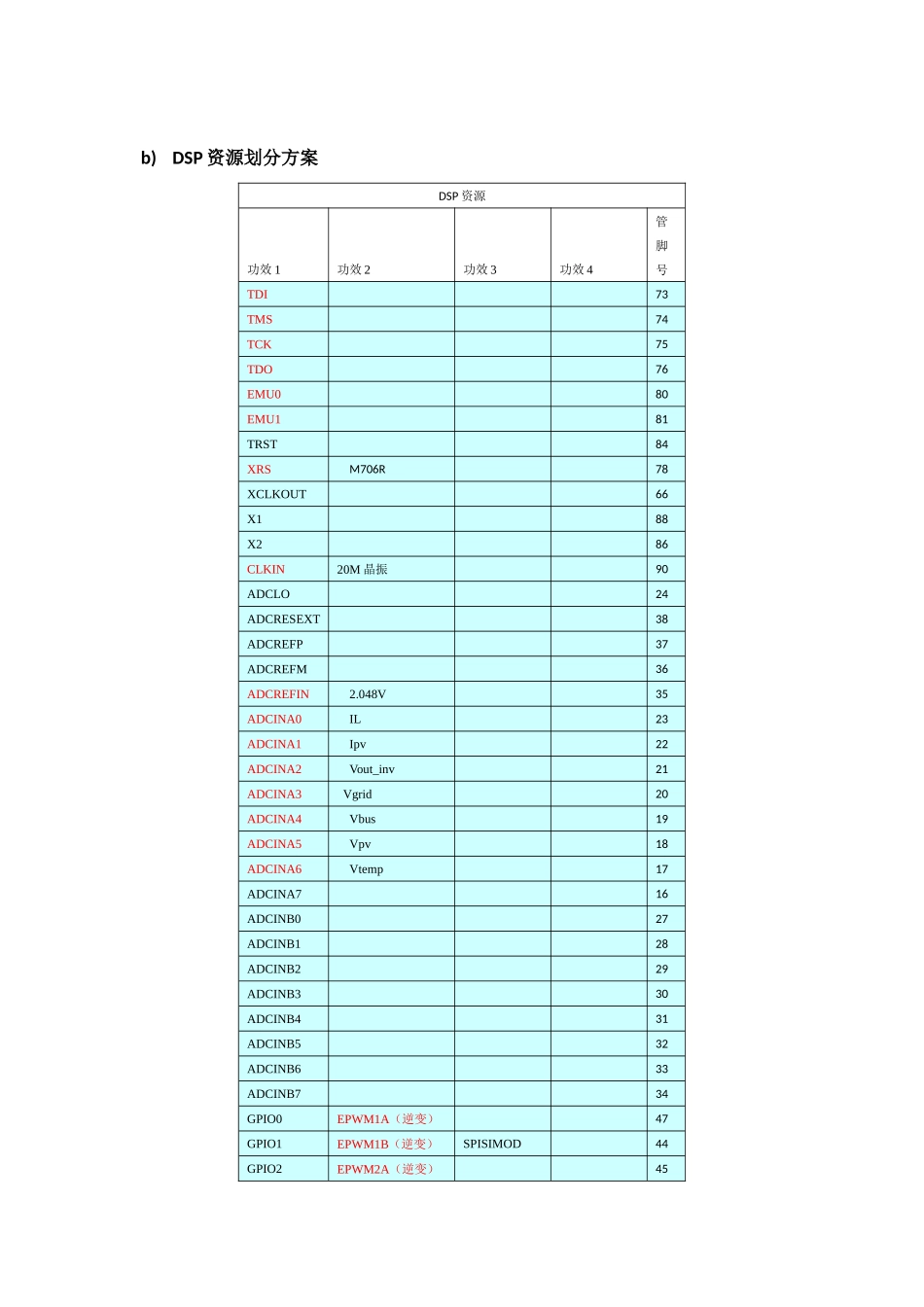

3000W 光伏并网逆变器软件总体技术方案一、DSP 控制方案1、实行双 DSP 控制方案：控制板关键控制芯片实行美国 TI 企业 280X 系列 DSP 芯片 TMS320F2808PZS(温度范围为-40°C~+125°C)。2、主 DSP 控制板实现关键功效以下：主控 DSP 实现功效：前级 BOOST（MPPT 和母线升压）、后级逆变控制（稳母线电压、并网）、模拟量采样、输入输出逻辑功效、通讯功效、显示功效、孤岛检测及相关保护等功效。(1)模拟量检测：完成电池电压 Vpv、电池电流 Ipv、Boost 母线电压 Vbus、输出滤波电感电流 IL、逆变器输出电压 Vout_inv、电网电压 Vgrid、散热器温度 V_temp 等模拟量检测。(2)数字控制：完成 BOOST、全桥逆变电路 PWM 控制、锁相功效。(3)IO 控制和检测：完成输出继电器等控制及其辅助触点检测；完成 RS485 接收/发送控制功效。(4)保护功效：完成输入过、欠压，输出过、欠压，输出过流，输出短路，输出过载，散热器过热，输出继电器，孤岛检测等保护功效；(5)LCD 显示及驱动控制：SPI 通讯显示(6)EEPROM 读写：完成 ADC 通道校正系数读写、系统配置信息读写、事件统计信息读写功效，I2C 通讯。(7)RS485 通讯：模块和后台通讯。二、 控制板硬件方案a)电源方案由辅助电源板（输入为稳定母线电压 400V）给控制板提供正负 12V 电压。在控制板上将+12V 再转换为以下多种电源：3.3V（开关稳压，L5973）；2.048V（专用芯片稳压，REF3020AIDBZ）；1.8V（LM1117 线性稳压）。注：通讯电路 5V 电源经 12V 由 7805 芯片完成。b)DSP 资源划分方案DSP 资源功效 1功效 2功效 3功效 4管脚号TDI 73TMS 74TCK 75TDO 76EMU0 80EMU1 81TRST 84XRS M706R 78XCLKOUT 66X1 88X2 86CLKIN20M 晶振 90ADCLO 24ADCRESEXT 38ADCREFP 37ADCREFM 36ADCREFIN 2.048V 35ADCINA0 IL 23ADCINA1 Ipv 22ADCINA2 Vout_inv 21ADCINA3 Vgrid 20ADCINA4 Vbus 19ADCINA5 Vpv 18ADCINA6 Vtemp 17ADCINA7 16ADCINB0 27ADCINB1 28ADCINB2 29ADCINB3 30ADCINB4 31ADCINB5 32ADCINB6 33ADCINB7 34GPIO0EPWM1A（逆变） 47GPIO1EPWM1B（逆变）SPISIMOD 44GPIO2EPWM2A（逆变） 45GPIO3EPWM2B（逆变）SPISOMID 48GPIO4EPWM3A（Boost） 51GPIO5EPWM3B（DA 口）SPICLKDECAP153GPIO6EPWM4A（DA口）EPWMSYNCIEPWMSYNCO56GPIO7EPWM4B（DA 口）SPISTEDECAP258GPIO8EPWM5A（DA口）CANTXBADCSOCAO60...
