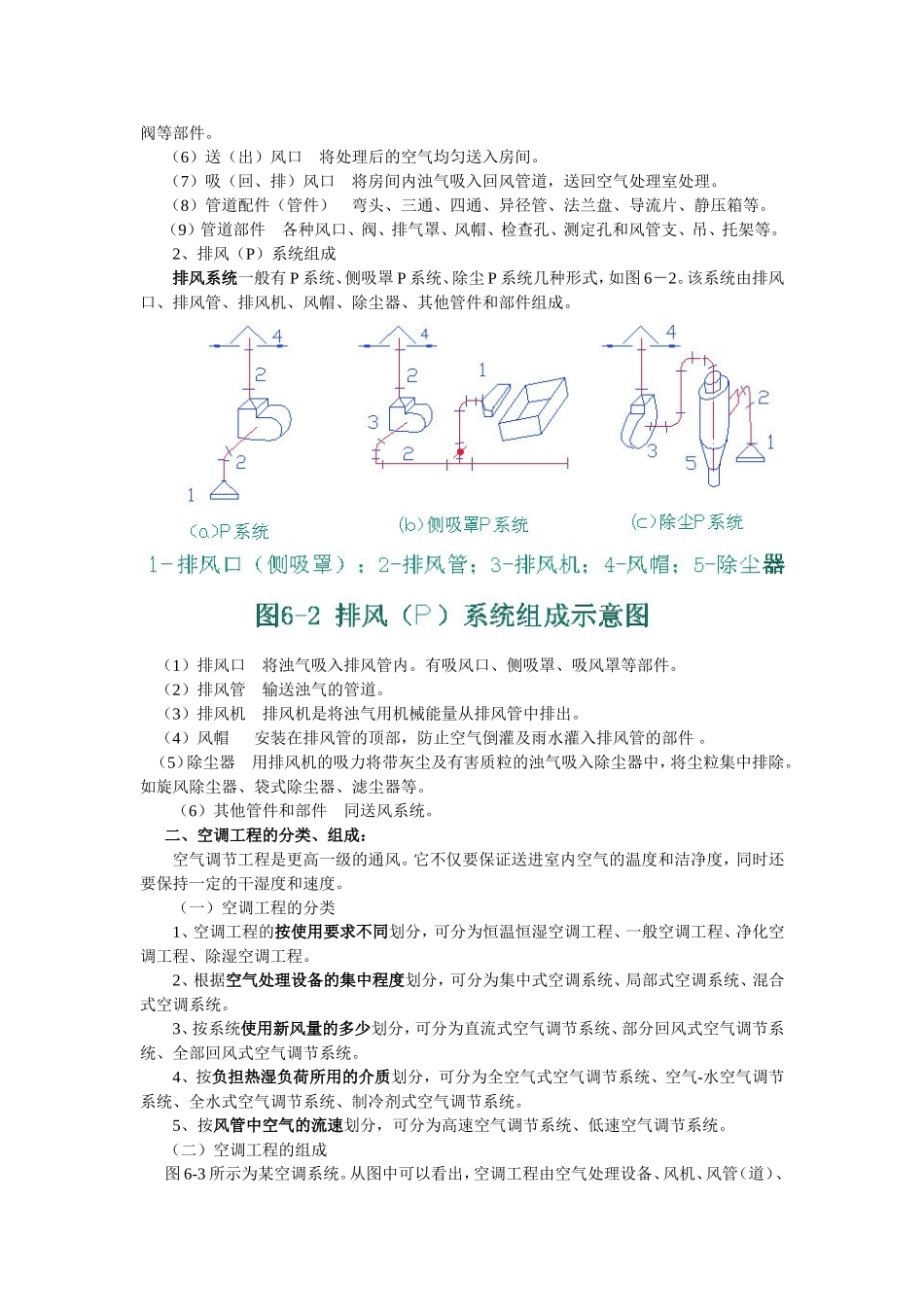

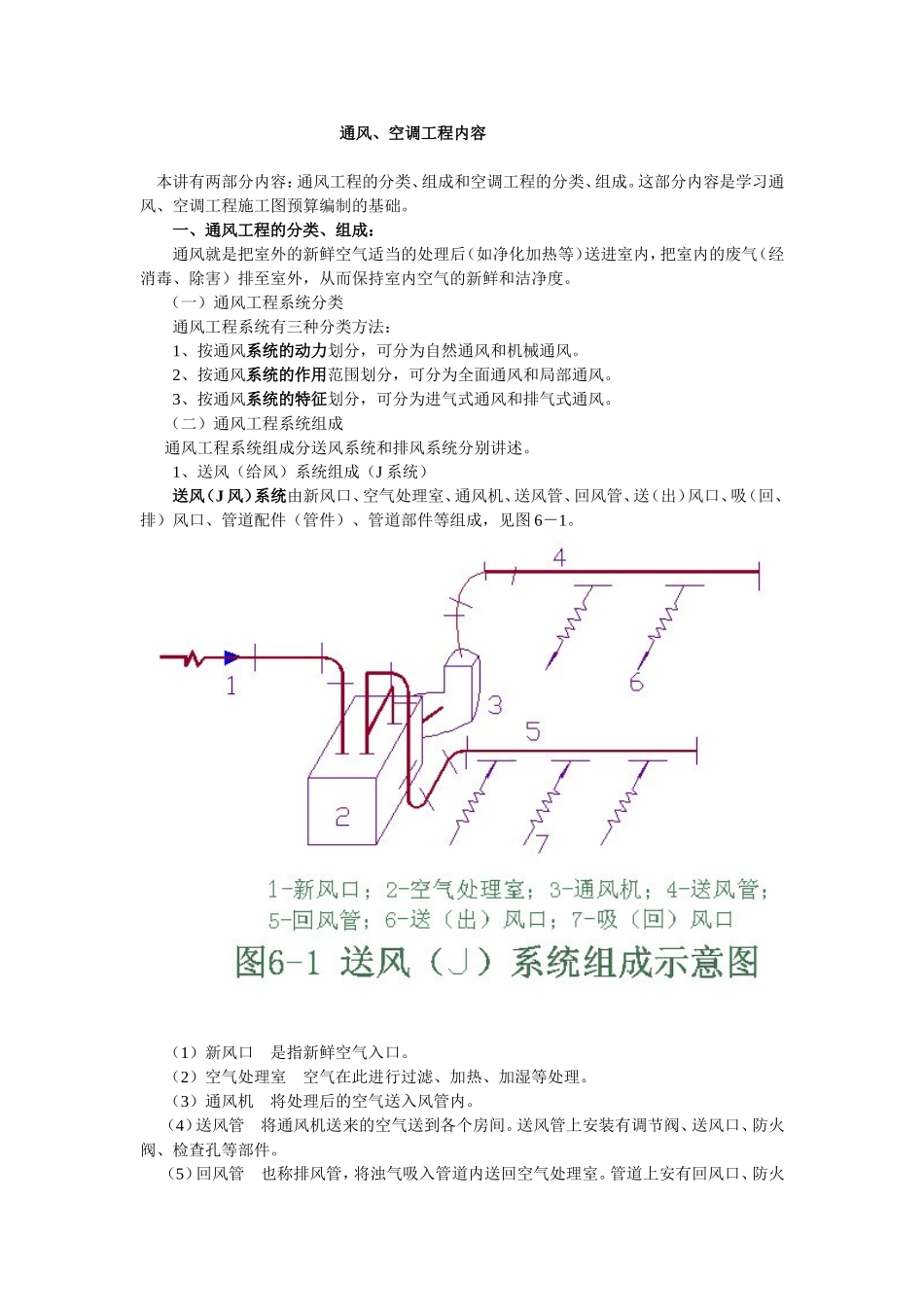

通风、空调工程内容本讲有两部分内容：通风工程的分类、组成和空调工程的分类、组成。这部分内容是学习通风、空调工程施工图预算编制的基础。一、通风工程的分类、组成：通风就是把室外的新鲜空气适当的处理后（如净化加热等）送进室内，把室内的废气（经消毒、除害）排至室外，从而保持室内空气的新鲜和洁净度。（一）通风工程系统分类通风工程系统有三种分类方法：1、按通风系统的动力划分，可分为自然通风和机械通风。2、按通风系统的作用范围划分，可分为全面通风和局部通风。3、按通风系统的特征划分，可分为进气式通风和排气式通风。（二）通风工程系统组成通风工程系统组成分送风系统和排风系统分别讲述。1、送风（给风）系统组成（J系统）送风（J风）系统由新风口、空气处理室、通风机、送风管、回风管、送（出）风口、吸（回、排）风口、管道配件（管件）、管道部件等组成，见图6－1。（1）新风口是指新鲜空气入口。（2）空气处理室空气在此进行过滤、加热、加湿等处理。（3）通风机将处理后的空气送入风管内。（4）送风管将通风机送来的空气送到各个房间。送风管上安装有调节阀、送风口、防火阀、检查孔等部件。（5）回风管也称排风管，将浊气吸入管道内送回空气处理室。管道上安有回风口、防火阀等部件。（6）送（出）风口将处理后的空气均匀送入房间。（7）吸（回、排）风口将房间内浊气吸入回风管道，送回空气处理室处理。（8）管道配件（管件）弯头、三通、四通、异径管、法兰盘、导流片、静压箱等。（9）管道部件各种风口、阀、排气罩、风帽、检查孔、测定孔和风管支、吊、托架等。2、排风（P）系统组成排风系统一般有P系统、侧吸罩P系统、除尘P系统几种形式，如图6－2。该系统由排风口、排风管、排风机、风帽、除尘器、其他管件和部件组成。（1）排风口将浊气吸入排风管内。有吸风口、侧吸罩、吸风罩等部件。（2）排风管输送浊气的管道。（3）排风机排风机是将浊气用机械能量从排风管中排出。（4）风帽安装在排风管的顶部，防止空气倒灌及雨水灌入排风管的部件。（5）除尘器用排风机的吸力将带灰尘及有害质粒的浊气吸入除尘器中，将尘粒集中排除。如旋风除尘器、袋式除尘器、滤尘器等。（6）其他管件和部件同送风系统。二、空调工程的分类、组成：空气调节工程是更高一级的通风。它不仅要保证送进室内空气的温度和洁净度，同时还要保持一定的干湿度和速度。（一）空调工程的分类1、空调工程的按使用要求不同划分，可分为恒温恒湿空调工程、一般空调工程、净化空调工程、除湿空调工程。2、根据空气处理设备的集中程度划分，可分为集中式空调系统、局部式空调系统、混合式空调系统。3、按系统使用新风量的多少划分，可分为直流式空气调节系统、部分回风式空气调节系统、全部回风式空气调节系统。4、按负担热湿负荷所用的介质划分，可分为全空气式空气调节系统、空气-水空气调节系统、全水式空气调节系统、制冷剂式空气调节系统。5、按风管中空气的流速划分，可分为高速空气调节系统、低速空气调节系统。（二）空调工程的组成图6-3所示为某空调系统。从图中可以看出，空调工程由空气处理设备、风机、风管（道）、送（回）风口、系统部件等组成。（1）空调处理设备对空气进行加热、冷却、加湿、干燥和过滤等处理，以保证房间内空气的设计参数稳定在一定范围内。（2）风机。包括通风机和排风机。（3）风管（道）。包括送风管和排风管。（4）风口。包括送风口和回风口。（5）系统部件包括各种风阀（例如，多叶调节阀、三通调节阀、防火阀等）、消声器、消声静压箱、与风机相连接的帆布软接头等。本讲学习了通风工程系统的分类，送风系统和排风系统的组成，空调工程的分类，及各类空调系统的组成，为第三讲通风空调工程工程量计算打下良好基础。第二讲通风、空调工程定额及内容本讲学习通风、空调工程定额及内容，是学习通风、空调工程定额应用的基础。一、通风、空调工程定额适用范围全国统一安装工程预算定额第九册《通风空调工程》适用于工业与民用建筑的新建、扩建项目中的通风、空调工程。二、通风、空调工程定额内容组成《通风空调工程》定额共分十四章，概括起来，...
