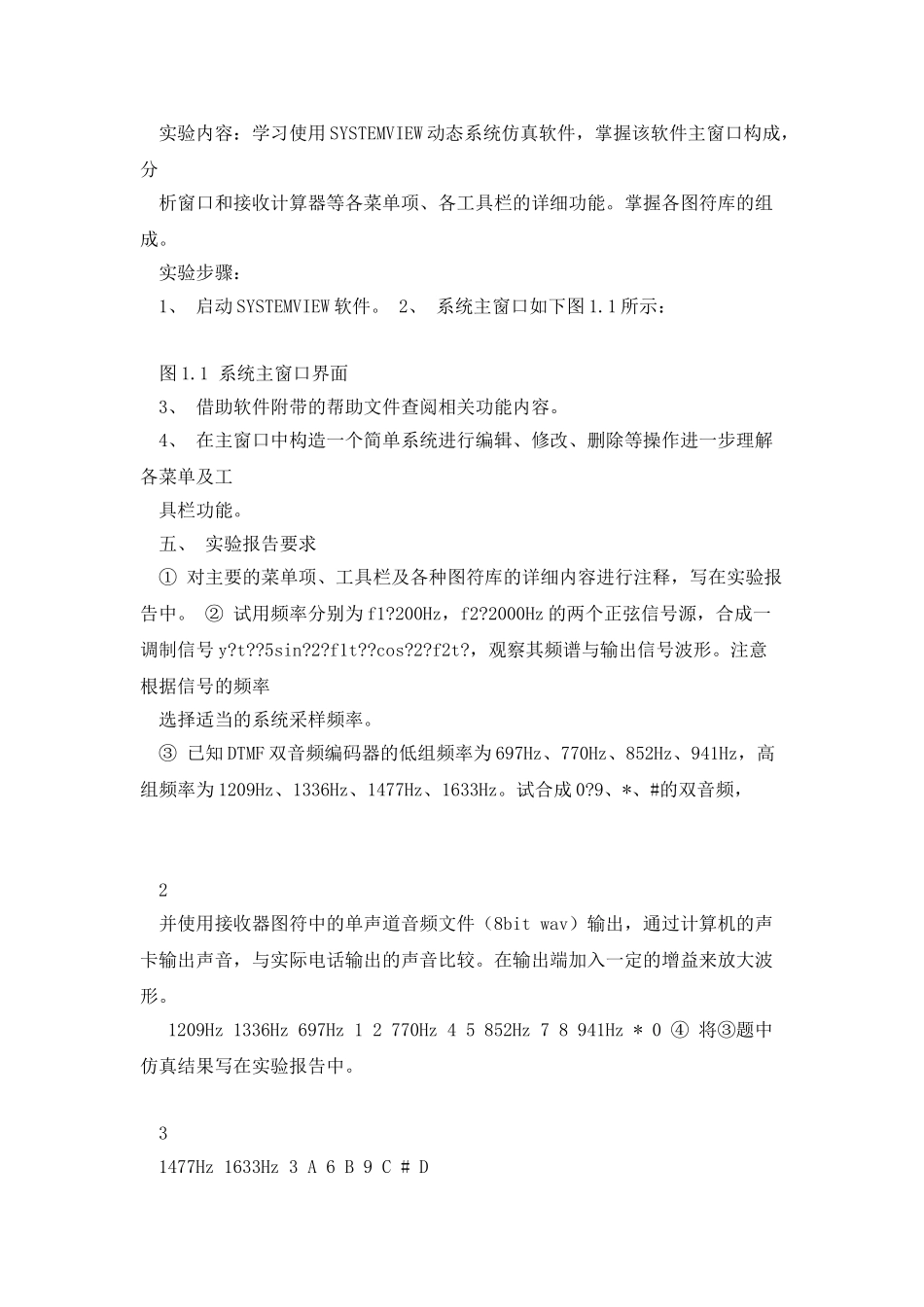

《电子系统综合实验》实验指导书《电子系统综合实验》实验指导书 实验一 软件练习 一、 实验目的 1、 掌握 SYSTEMVIEW 动态仿真软件的基本特点、运行环境、安装方法及软件各组成 部分功能。 2、 熟悉 SYSTEMVIEW 软件的主窗口、菜单栏、工具栏中各图标的详细功能。 二、 预习要求 1、 概述 SYSTEMVIEW 是一个信号级的系统仿真软件，主要用于电路与通信系统的设计、仿真，能满足从数字信号处理、滤波器设计到复杂的通信系统等不同层次的设计和仿真要求。SYSTEMVIEW 借助大家熟悉的 WINDOWS 窗口环境，以模块化和交互式的界面，为用户提供了一个嵌入式的分析引擎。使用 SYSTEMVIEW 时，用户只要关怀项目的设计思想和过程，用鼠标即可完成复杂系统的建模、设计和测试。 2、 软件特点 ① 能仿真大量的应用系统 ② 快速方便的动态系统设计和仿真 ③ 在报告中方便地加入 SYSTEMVIEW 结论 ④ 提供基于组织结构图方式的设计 ⑤ 多速率系统和并行系统 ⑥ 完备的滤波器和线性系统的设计 ⑦ 先进的信号分析和数据块处理 ⑧ 可扩展性和完善的自我诊断功能。 3、 系统运行环境 系统的运行环境包括：系统主窗口、工具条、系统菜单栏、图符库、分析窗口、接收计算器等。 三、 实验使用设备清单 SYSTEMVIEW 是基于 WINDOWS 环境的应用软件，它对硬件的性能适中，在 CPU为 486，16MB 以上内存的普通 PC 上就能运行。 1 SYSTEMVIEW 安装软件包、硬件狗。 四、 实验内容与步骤 实验内容：学习使用 SYSTEMVIEW 动态系统仿真软件，掌握该软件主窗口构成，分 析窗口和接收计算器等各菜单项、各工具栏的详细功能。掌握各图符库的组成。 实验步骤： 1、 启动 SYSTEMVIEW 软件。 2、 系统主窗口如下图 1.1 所示： 图 1.1 系统主窗口界面 3、 借助软件附带的帮助文件查阅相关功能内容。 4、 在主窗口中构造一个简单系统进行编辑、修改、删除等操作进一步理解各菜单及工 具栏功能。 五、 实验报告要求 ① 对主要的菜单项、工具栏及各种图符库的详细内容进行注释，写在实验报告中。 ② 试用频率分别为 f1?200Hz，f2?2000Hz 的两个正弦信号源，合成一调制信号 y?t??5sin?2?f1t??cos?2?f2t?，观察其频谱与输出信号波形。注意根据信号的频率 选择适当的系统采样频率。 ③ 已知 DTMF 双音频编码器的低组频率为 697Hz、770Hz、852Hz、941Hz，高组频率为 1209Hz、1336Hz、1477H...
