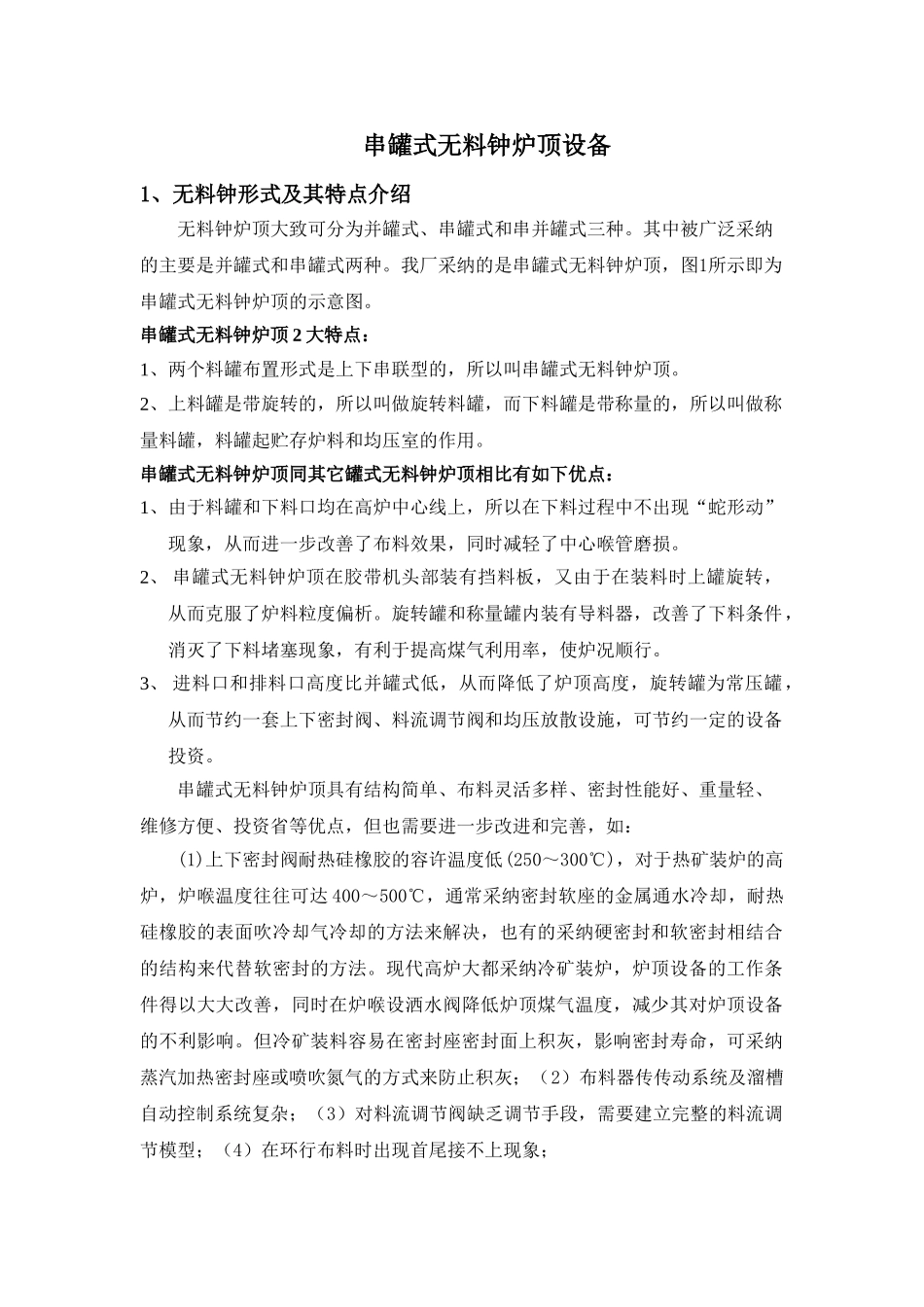

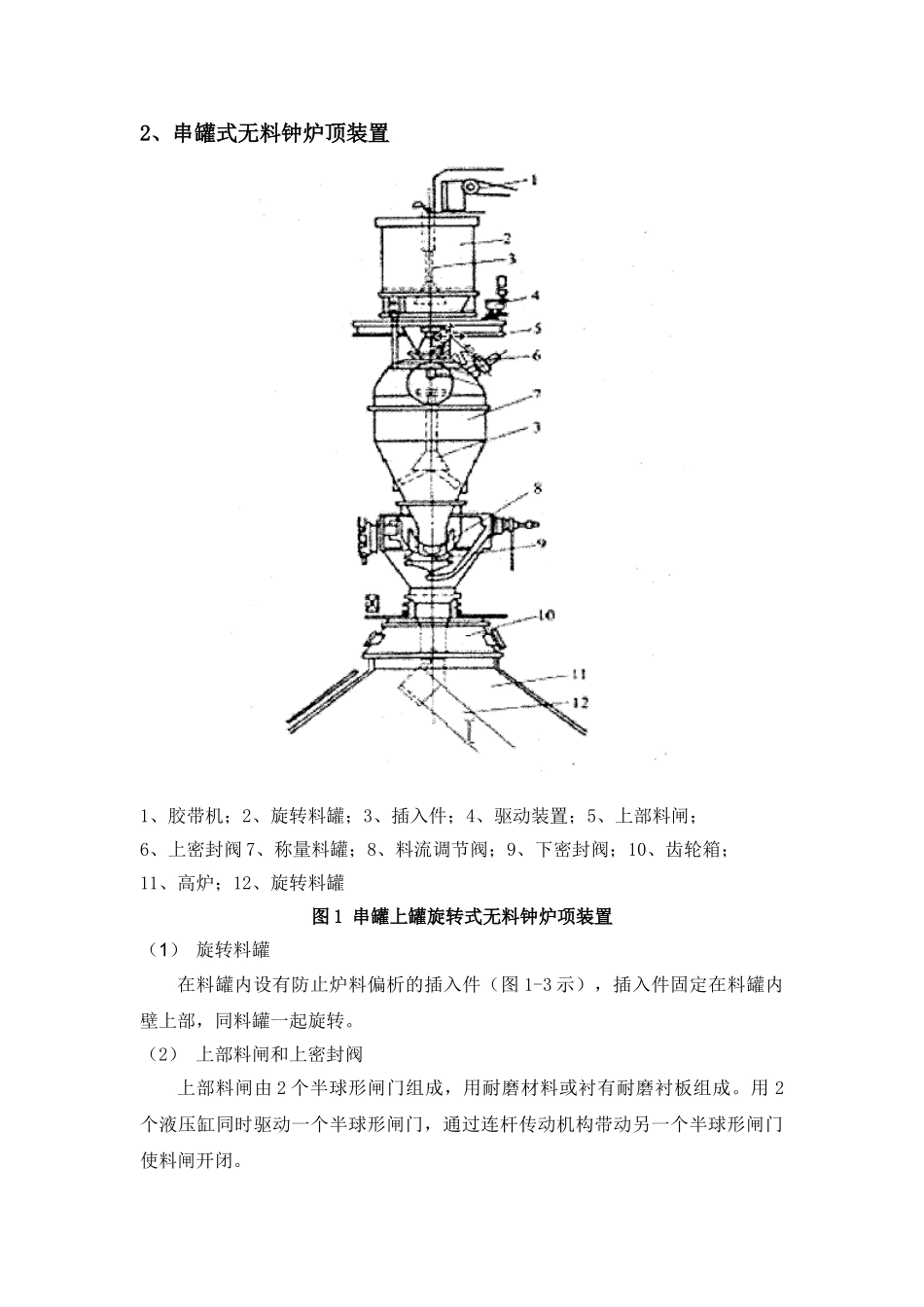

串罐式无料钟炉顶设备1、无料钟形式及其特点介绍无料钟炉顶大致可分为并罐式、串罐式和串并罐式三种。其中被广泛采纳的主要是并罐式和串罐式两种。我厂采纳的是串罐式无料钟炉顶，图1所示即为串罐式无料钟炉顶的示意图。串罐式无料钟炉顶 2 大特点：1、两个料罐布置形式是上下串联型的，所以叫串罐式无料钟炉顶。2、上料罐是带旋转的，所以叫做旋转料罐，而下料罐是带称量的，所以叫做称量料罐，料罐起贮存炉料和均压室的作用。串罐式无料钟炉顶同其它罐式无料钟炉顶相比有如下优点：1、由于料罐和下料口均在高炉中心线上，所以在下料过程中不出现“蛇形动”现象，从而进一步改善了布料效果，同时减轻了中心喉管磨损。2、 串罐式无料钟炉顶在胶带机头部装有挡料板，又由于在装料时上罐旋转，从而克服了炉料粒度偏析。旋转罐和称量罐内装有导料器，改善了下料条件，消灭了下料堵塞现象，有利于提高煤气利用率，使炉况顺行。3、 进料口和排料口高度比并罐式低，从而降低了炉顶高度，旋转罐为常压罐，从而节约一套上下密封阀、料流调节阀和均压放散设施，可节约一定的设备投资。串罐式无料钟炉顶具有结构简单、布料灵活多样、密封性能好、重量轻、维修方便、投资省等优点，但也需要进一步改进和完善，如：(1)上下密封阀耐热硅橡胶的容许温度低(250～300℃)，对于热矿装炉的高炉，炉喉温度往往可达 400～500℃，通常采纳密封软座的金属通水冷却，耐热硅橡胶的表面吹冷却气冷却的方法来解决，也有的采纳硬密封和软密封相结合的结构来代替软密封的方法。现代高炉大都采纳冷矿装炉，炉顶设备的工作条件得以大大改善，同时在炉喉设洒水阀降低炉顶煤气温度，减少其对炉顶设备的不利影响。但冷矿装料容易在密封座密封面上积灰，影响密封寿命，可采纳蒸汽加热密封座或喷吹氮气的方式来防止积灰；（2）布料器传传动系统及溜槽自动控制系统复杂；（3）对料流调节阀缺乏调节手段，需要建立完整的料流调节模型；（4）在环行布料时出现首尾接不上现象；2、串罐式无料钟炉顶装置1、胶带机；2、旋转料罐；3、插入件；4、驱动装置；5、上部料闸；6、上密封阀 7、称量料罐；8、料流调节阀；9、下密封阀；10、齿轮箱；11、高炉；12、旋转料罐图 1 串罐上罐旋转式无料钟炉项装置（1） 旋转料罐在料罐内设有防止炉料偏析的插入件（图 1-3 示），插入件固定在料罐内壁上部，同料罐一起旋转。（2） 上部料闸和上密封阀上部料闸由 2 个半球形闸门组成，用耐磨材...
