井下变压器讲义

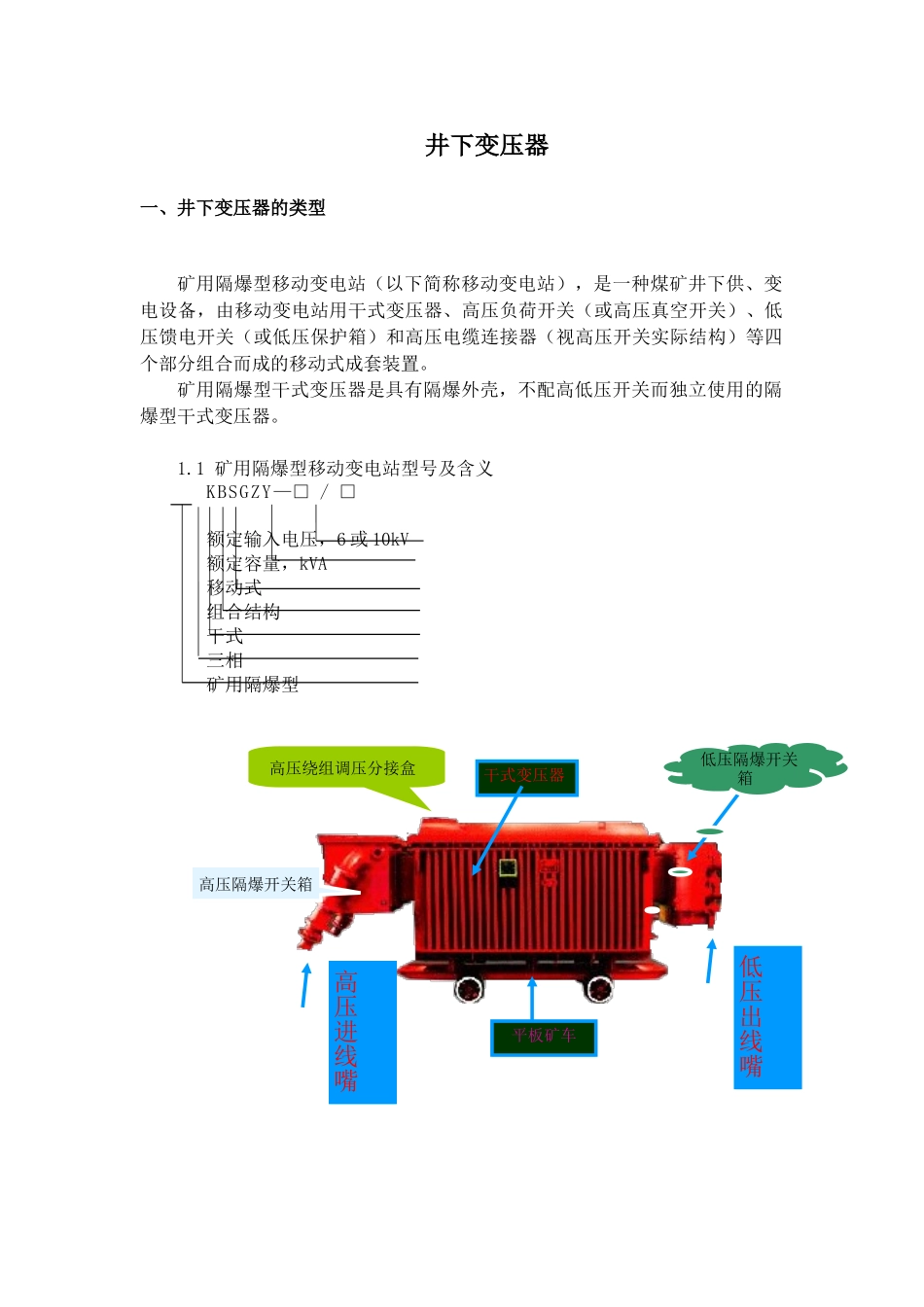

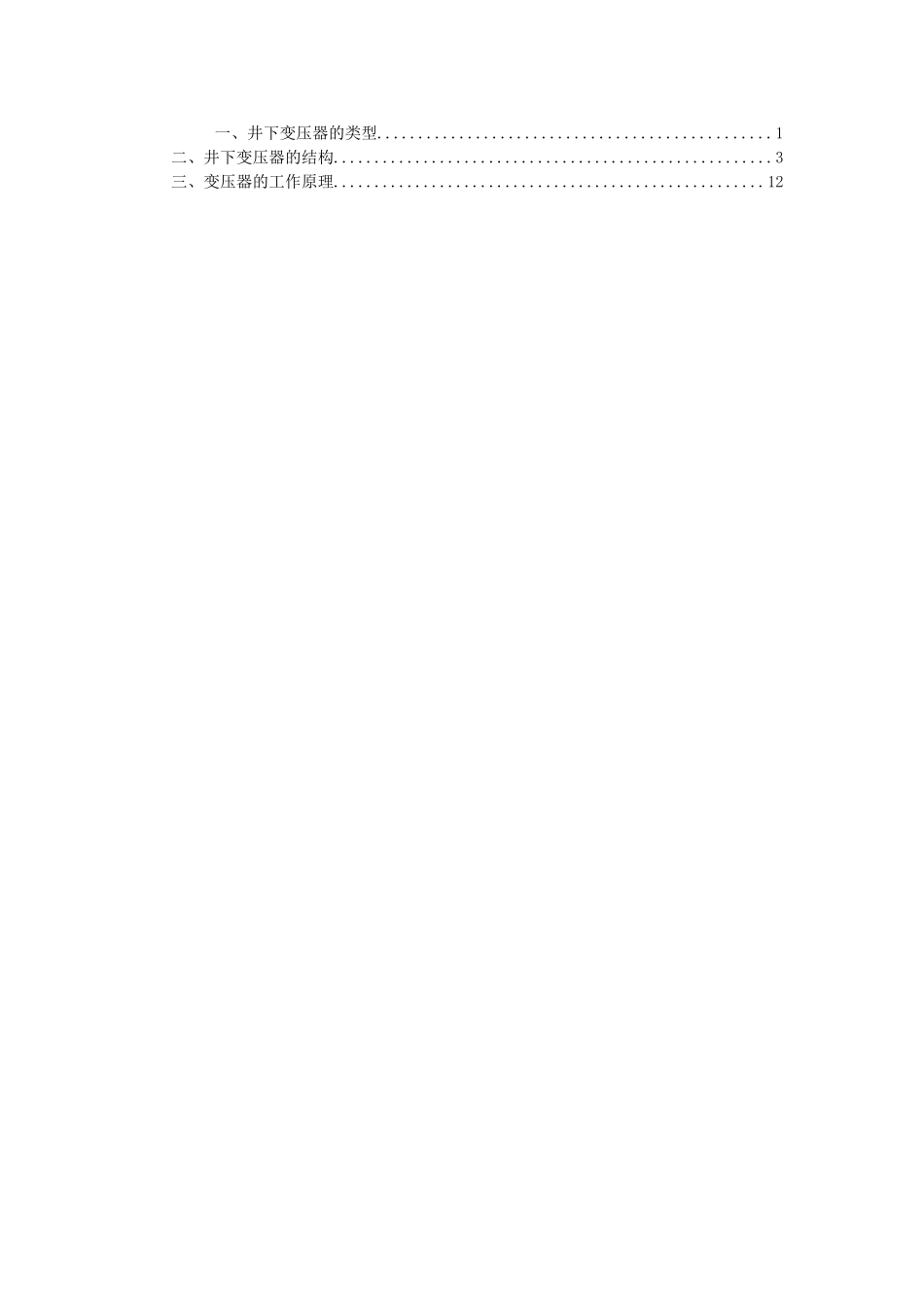

井下变电工授课讲义 井下变压器 田春阳 2015-7-28目 录一、井下变压器的类型................................................1二、井下变压器的结构......................................................3三、变压器的工作原理.....................................................12井下变压器一、井下变压器的类型矿用隔爆型移动变电站（以下简称移动变电站），是一种煤矿井下供、变电设备，由移动变电站用干式变压器、高压负荷开关（或高压真空开关）、低压馈电开关（或低压保护箱）和高压电缆连接器（视高压开关实际结构）等四个部分组合而成的移动式成套装置。矿用隔爆型干式变压器是具有隔爆外壳，不配高低压开关而独立使用的隔爆型干式变压器。1.1 矿用隔爆型移动变电站型号及含义KBSGZY—□ / □额定输入电压，6 或 10kV额定容量，kVA移动式组合结构干式三相矿用隔爆型干式变压器平板矿车高压进线嘴低压出线嘴高压绕组调压分接盒 高压隔爆开关箱 低压隔爆开关箱 1.2 矿用隔爆型干式变压器型号及含义KBSG—□ / □ 额定输入电压，6 或 10kV额定容量，kVA干式三相矿用隔爆型二、井下变压器的结构2.1 矿用隔爆型移动变电站2.1.1 组成移动变电站的高压开关、干式变压器和低压开关分别用螺栓连接成一体，高压电源经高压电缆连接器或高压开关的引入装置，引入到高压开关；低压电源经由电缆引入装置输出，可以与1 140V, 120mm2及以下矿用电缆配合。高压开关与变压器连接法兰尺寸，低压开关与变压器连接法兰尺寸示于图1、图 2。高压出线套高压接线盒高压箱盖接线盒盖铭牌箱体低压箱盖低压接线盒低压箱盖低压出线套 图 1 图 210kV 高压侧法兰 低压侧法兰，6kV 高压侧法兰 低压 630A 以上法兰 低压 630A 以下法兰2.1.2 高压开关和低压开关高压开关有高压负荷开关和高压真空开关两种；高压负荷开关与低压馈电开关配套使用；而高压真空开关与低压电源保护箱配套使用。高压真空开关、低压馈电开关和低压电源保护箱具有漏电、过载、短路、断相、过电压和失压等保护功能。2.1.2.1 高压负荷开关使用操作手柄进行手动合闸或分闸。与其配套的低压馈电开关上设有复位、自检、试验、电合、手分等按钮和电压表、电流表、电阻表及指示器件。2.1.2.2 高压真空开关具有隔离开关和真空断路器，真空断路器同时具有电动合闸和手动合闸，面板上有复位、自检、试验、分闸、合闸等按钮和液晶显示板。与其配套的低压保护箱...
