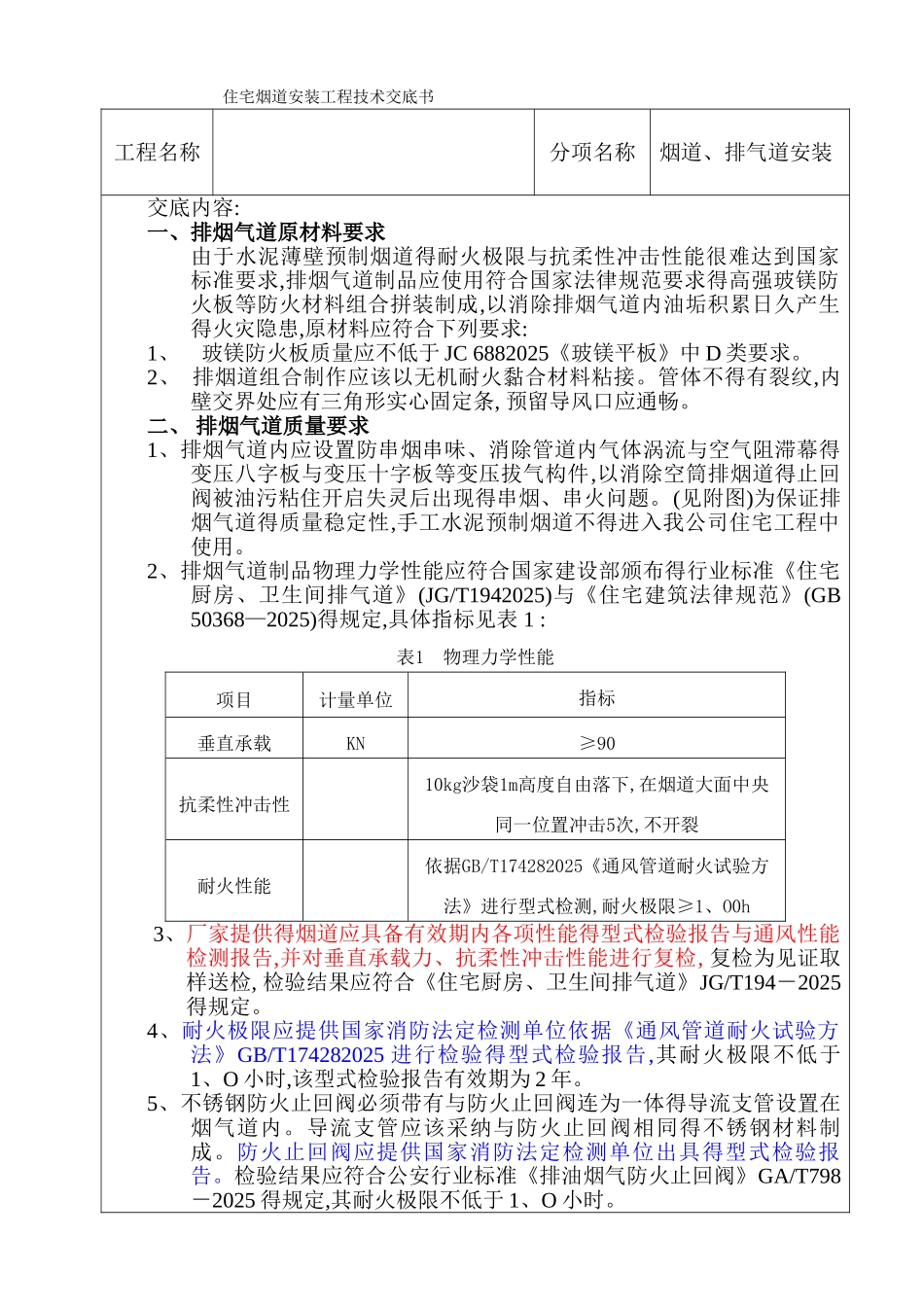

住宅烟道安装工程技术交底书工程名称分项名称烟道、排气道安装交底内容:一、排烟气道原材料要求由于水泥薄壁预制烟道得耐火极限与抗柔性冲击性能很难达到国家标准要求,排烟气道制品应使用符合国家法律规范要求得高强玻镁防火板等防火材料组合拼装制成,以消除排烟气道内油垢积累日久产生得火灾隐患,原材料应符合下列要求:1、 玻镁防火板质量应不低于 JC 6882025《玻镁平板》中 D 类要求。2、 排烟道组合制作应该以无机耐火黏合材料粘接。管体不得有裂纹,内壁交界处应有三角形实心固定条, 预留导风口应通畅。二、 排烟气道质量要求1、排烟气道内应设置防串烟串味、消除管道内气体涡流与空气阻滞幕得变压八字板与变压十字板等变压拔气构件,以消除空筒排烟道得止回阀被油污粘住开启失灵后出现得串烟、串火问题。(见附图)为保证排烟气道得质量稳定性,手工水泥预制烟道不得进入我公司住宅工程中使用。2、排烟气道制品物理力学性能应符合国家建设部颁布得行业标准《住宅厨房、卫生间排气道》(JG/T1942025)与《住宅建筑法律规范》(GB 50368—2025)得规定,具体指标见表 1 :表1 物理力学性能项目计量单位指标垂直承载KN≥90抗柔性冲击性10kg沙袋1m高度自由落下,在烟道大面中央同一位置冲击5次,不开裂耐火性能依据GB/T174282025《通风管道耐火试验方法》进行型式检测,耐火极限≥1、O0h3、厂家提供得烟道应具备有效期内各项性能得型式检验报告与通风性能检测报告,并对垂直承载力、抗柔性冲击性能进行复检, 复检为见证取样送检, 检验结果应符合《住宅厨房、卫生间排气道》JG/T194－2025得规定。4、耐火极限应提供国家消防法定检测单位依据《通风管道耐火试验方法》GB/T174282025 进行检验得型式检验报告,其耐火极限不低于1、O 小时,该型式检验报告有效期为 2 年。5、不锈钢防火止回阀必须带有与防火止回阀连为一体得导流支管设置在烟气道内。导流支管应该采纳与防火止回阀相同得不锈钢材料制成。防火止回阀应提供国家消防法定检测单位出具得型式检验报告。检验结果应符合公安行业标准《排油烟气防火止回阀》GA/T798－2025 得规定,其耐火极限不低于 1、O 小时。6、排气道产品通风性能检验报告内必须有对管道内部结构得描述,检测依据应该参照《非金属及复合风管》JG/T258 中得通风性能测试方法。(允许不就是直接生产销售商得通风性能检测报告,但就是该通风性能检测报告得排气道产品结构形式与技术要求需与供货排气道产品一致,并由报告委托单...
