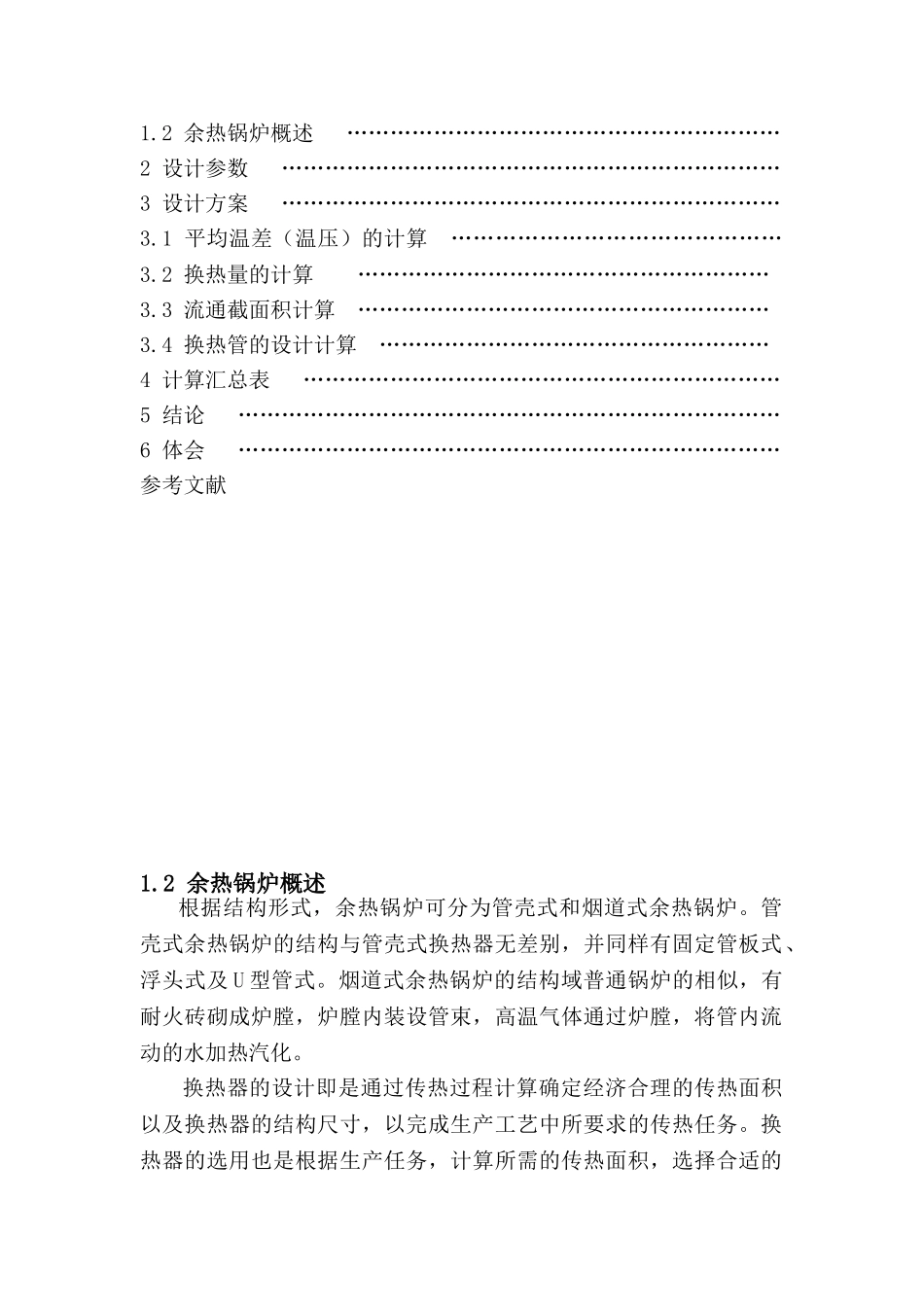

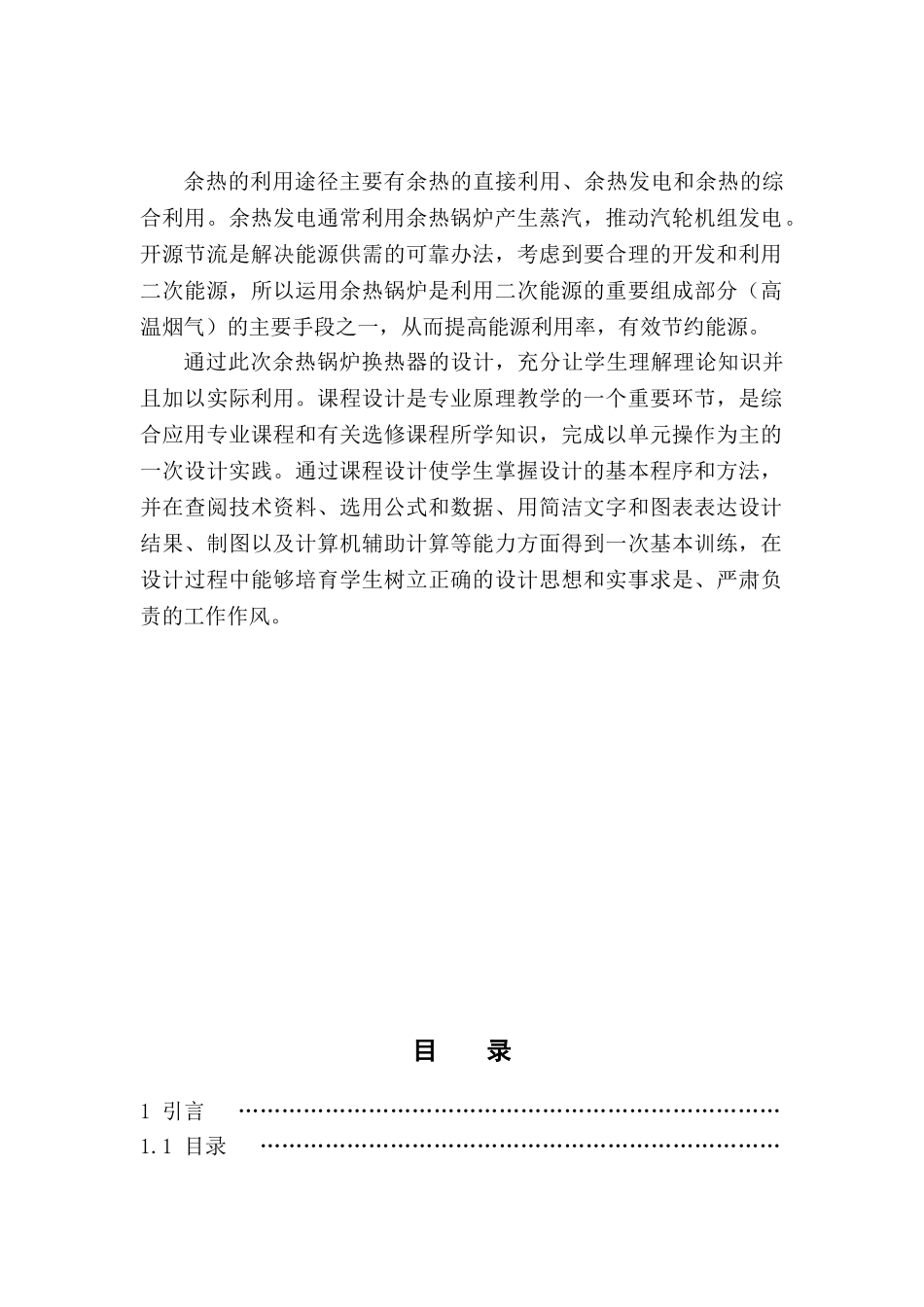

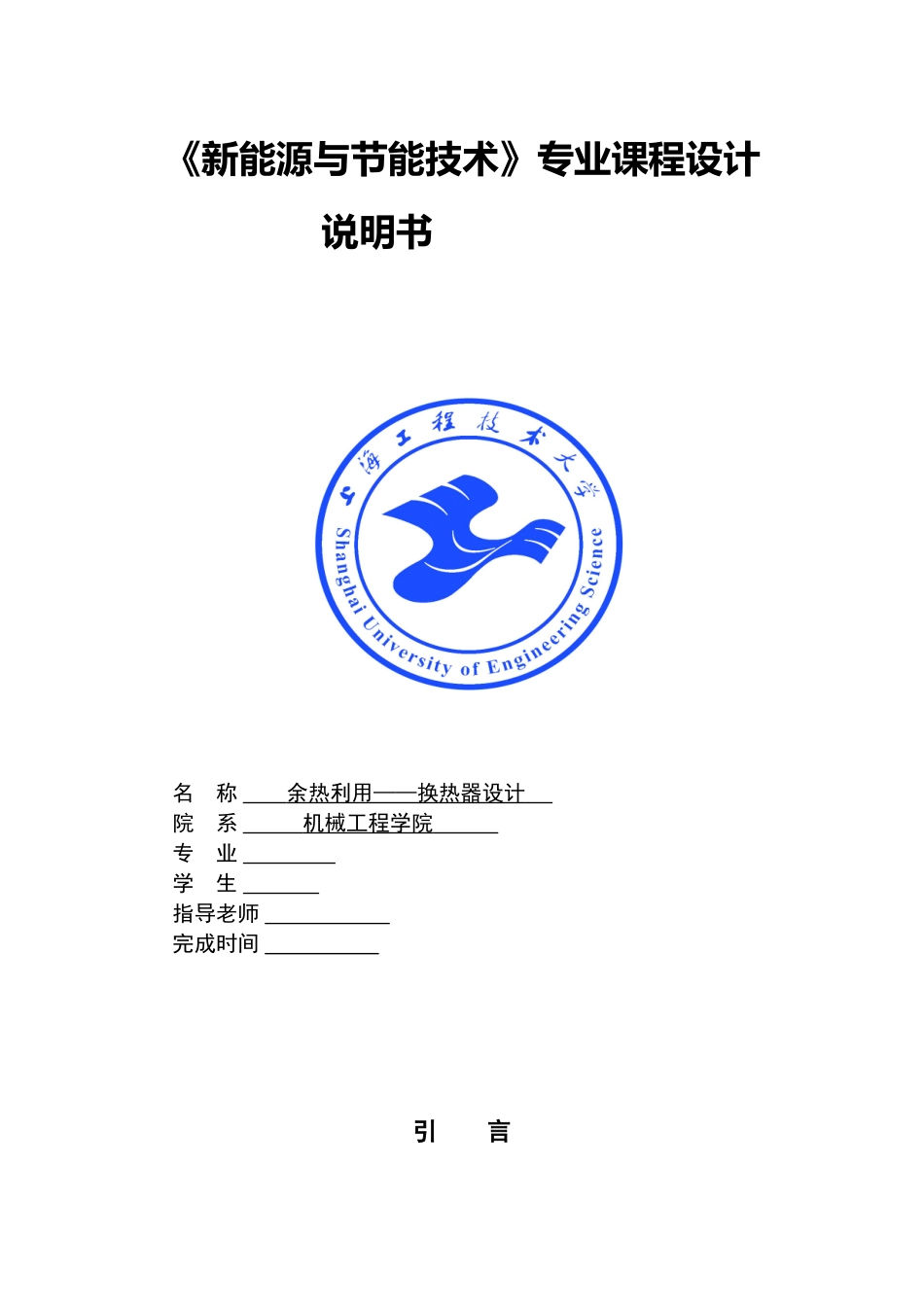

《新能源与节能技术》专业课程设计 说明书 名 称 余热利用——换热器设计 院 系 机械工程学院 专 业 学 生 指导老师 完成时间 引 言余热的利用途径主要有余热的直接利用、余热发电和余热的综合利用。余热发电通常利用余热锅炉产生蒸汽，推动汽轮机组发电。开源节流是解决能源供需的可靠办法，考虑到要合理的开发和利用二次能源，所以运用余热锅炉是利用二次能源的重要组成部分（高温烟气）的主要手段之一，从而提高能源利用率，有效节约能源。通过此次余热锅炉换热器的设计，充分让学生理解理论知识并且加以实际利用。课程设计是专业原理教学的一个重要环节，是综合应用专业课程和有关选修课程所学知识，完成以单元操作为主的一次设计实践。通过课程设计使学生掌握设计的基本程序和方法，并在查阅技术资料、选用公式和数据、用简洁文字和图表表达设计结果、制图以及计算机辅助计算等能力方面得到一次基本训练，在设计过程中能够培育学生树立正确的设计思想和实事求是、严肃负责的工作作风。 目 录1 引言 …………………………………………………………………1.1 目录 ………………………………………………………………1.2 余热锅炉概述 ……………………………………………………2 设计参数 ……………………………………………………………3 设计方案 ……………………………………………………………3.1 平均温差（温压）的计算 ……………………………………… 3.2 换热量的计算 …………………………………………………3.3 流通截面积计算 …………………………………………………3.4 换热管的设计计算 ………………………………………………4 计算汇总表 …………………………………………………………5 结论 …………………………………………………………………6 体会 …………………………………………………………………参考文献 1.2 余热锅炉概述 根据结构形式，余热锅炉可分为管壳式和烟道式余热锅炉。管壳式余热锅炉的结构与管壳式换热器无差别，并同样有固定管板式、浮头式及 U 型管式。烟道式余热锅炉的结构域普通锅炉的相似，有耐火砖砌成炉膛，炉膛内装设管束，高温气体通过炉膛，将管内流动的水加热汽化。 换热器的设计即是通过传热过程计算确定经济合理的传热面积以及换热器的结构尺寸，以完成生产工艺中所要求的传热任务。换热器的选用也是根据生产任务，计算所需的传热面积...
