使用OTDR进行光缆故障定位的精确性研究

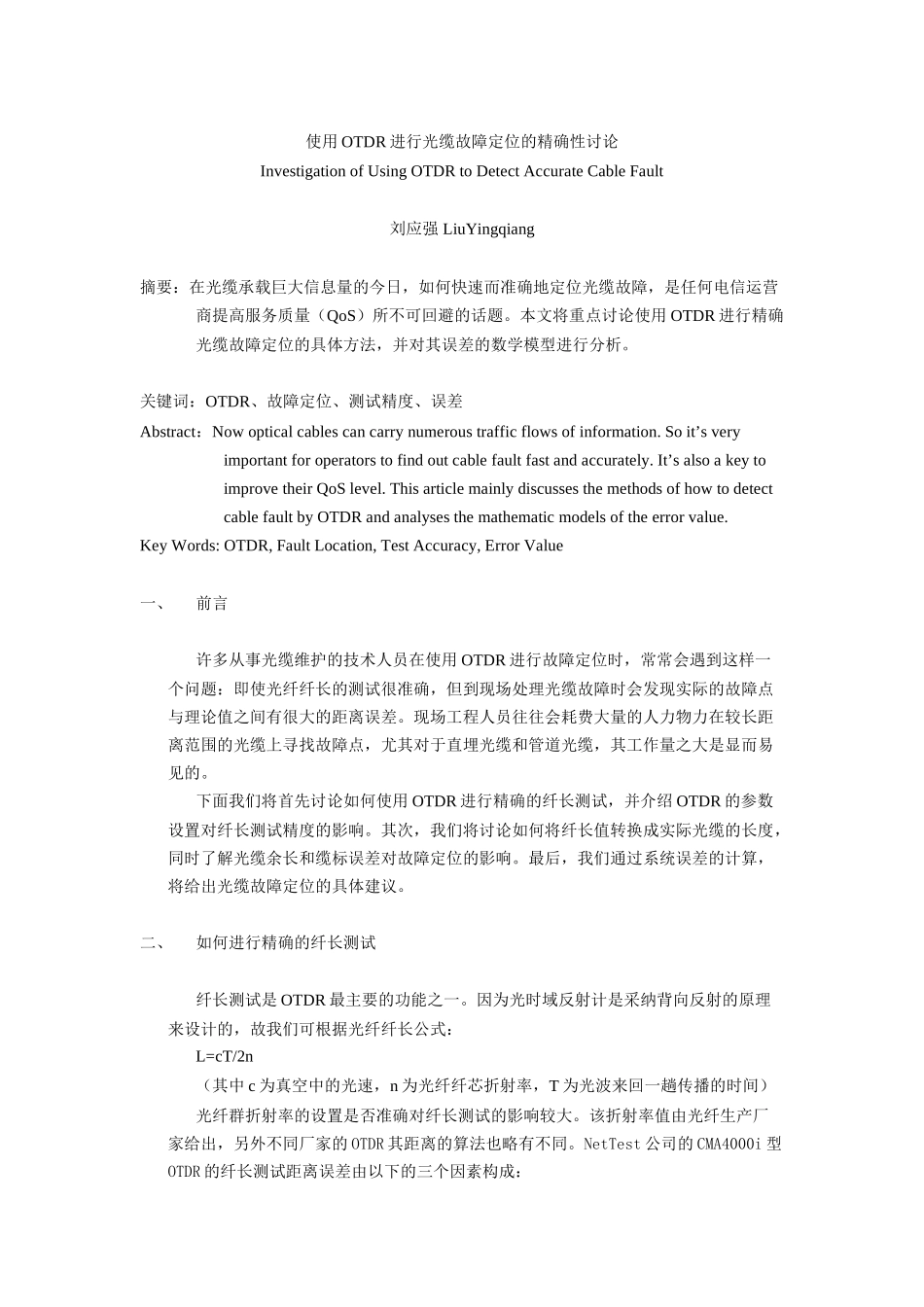

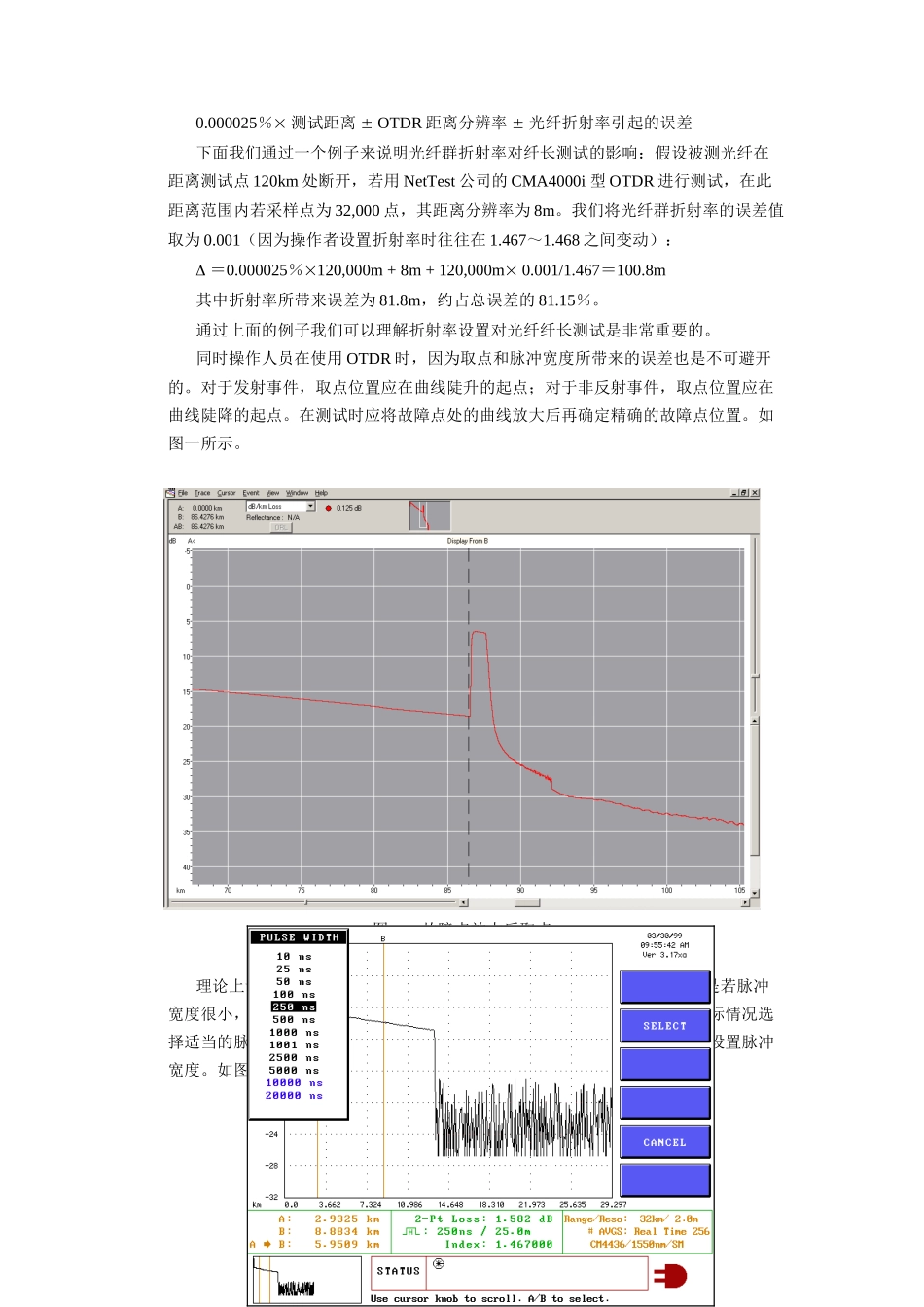

使用 OTDR 进行光缆故障定位的精确性讨论Investigation of Using OTDR to Detect Accurate Cable Fault刘应强 LiuYingqiang摘要：在光缆承载巨大信息量的今日，如何快速而准确地定位光缆故障，是任何电信运营商提高服务质量（QoS）所不可回避的话题。本文将重点讨论使用 OTDR 进行精确光缆故障定位的具体方法，并对其误差的数学模型进行分析。关键词：OTDR、故障定位、测试精度、误差Abstract：Now optical cables can carry numerous traffic flows of information. So it’s very important for operators to find out cable fault fast and accurately. It’s also a key to improve their QoS level. This article mainly discusses the methods of how to detect cable fault by OTDR and analyses the mathematic models of the error value.Key Words: OTDR, Fault Location, Test Accuracy, Error Value 一、前言许多从事光缆维护的技术人员在使用 OTDR 进行故障定位时，常常会遇到这样一个问题：即使光纤纤长的测试很准确，但到现场处理光缆故障时会发现实际的故障点与理论值之间有很大的距离误差。现场工程人员往往会耗费大量的人力物力在较长距离范围的光缆上寻找故障点，尤其对于直埋光缆和管道光缆，其工作量之大是显而易见的。下面我们将首先讨论如何使用 OTDR 进行精确的纤长测试，并介绍 OTDR 的参数设置对纤长测试精度的影响。其次，我们将讨论如何将纤长值转换成实际光缆的长度，同时了解光缆余长和缆标误差对故障定位的影响。最后，我们通过系统误差的计算，将给出光缆故障定位的具体建议。二、如何进行精确的纤长测试纤长测试是 OTDR 最主要的功能之一。因为光时域反射计是采纳背向反射的原理来设计的，故我们可根据光纤纤长公式：L=cT/2n（其中 c 为真空中的光速，n 为光纤纤芯折射率，T 为光波来回一趟传播的时间）光纤群折射率的设置是否准确对纤长测试的影响较大。该折射率值由光纤生产厂家给出，另外不同厂家的 OTDR 其距离的算法也略有不同。NetTest 公司的 CMA4000i 型OTDR 的纤长测试距离误差由以下的三个因素构成：0.000025％ 测试距离  OTDR 距离分辨率  光纤折射率引起的误差下面我们通过一个例子来说明光纤群折射率对纤长测试的影响：假设被测光纤在距离测试点 120km 处断开，若用 NetTest 公司...
