供水工程钻孔灌注桩施工技术交底

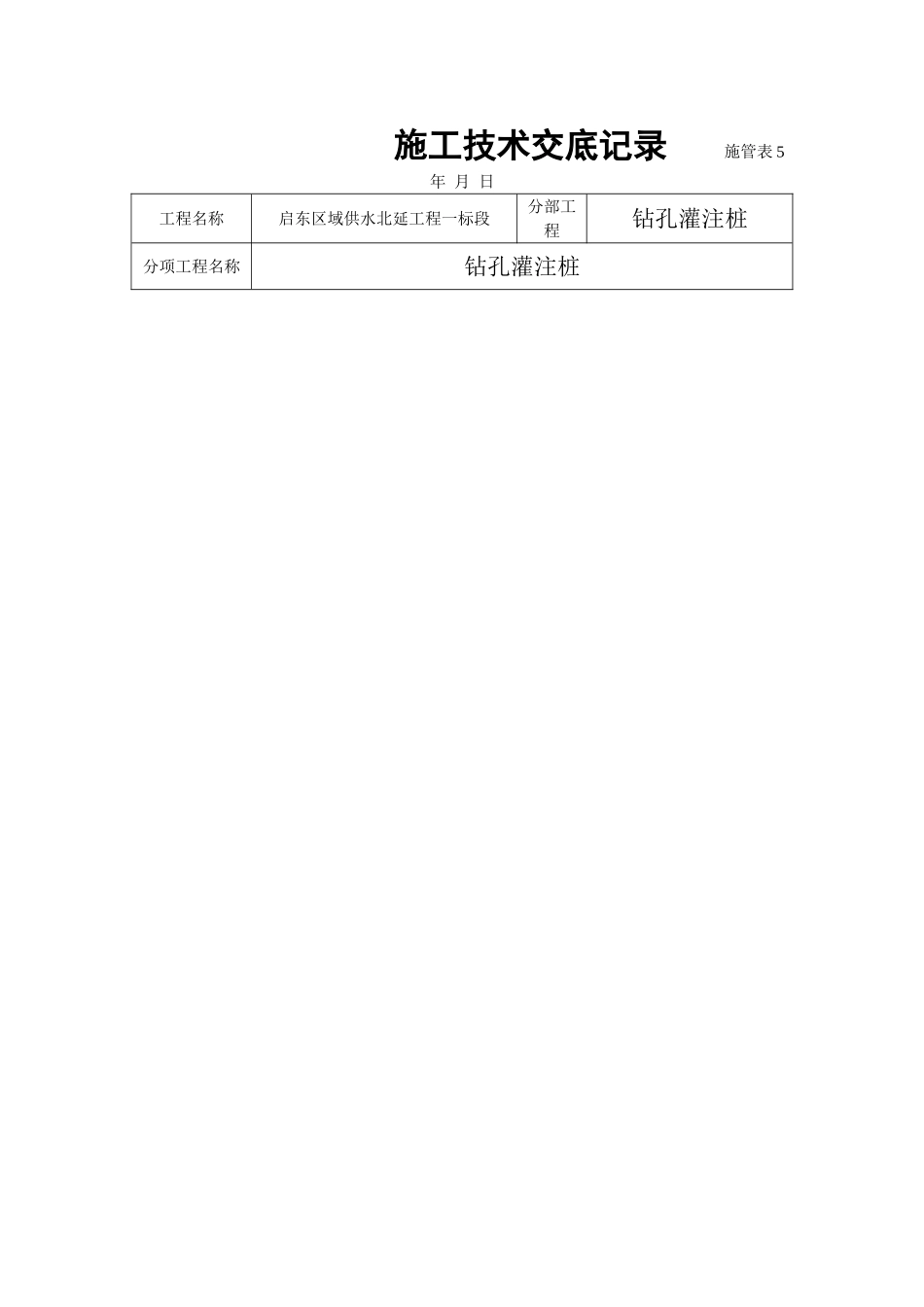

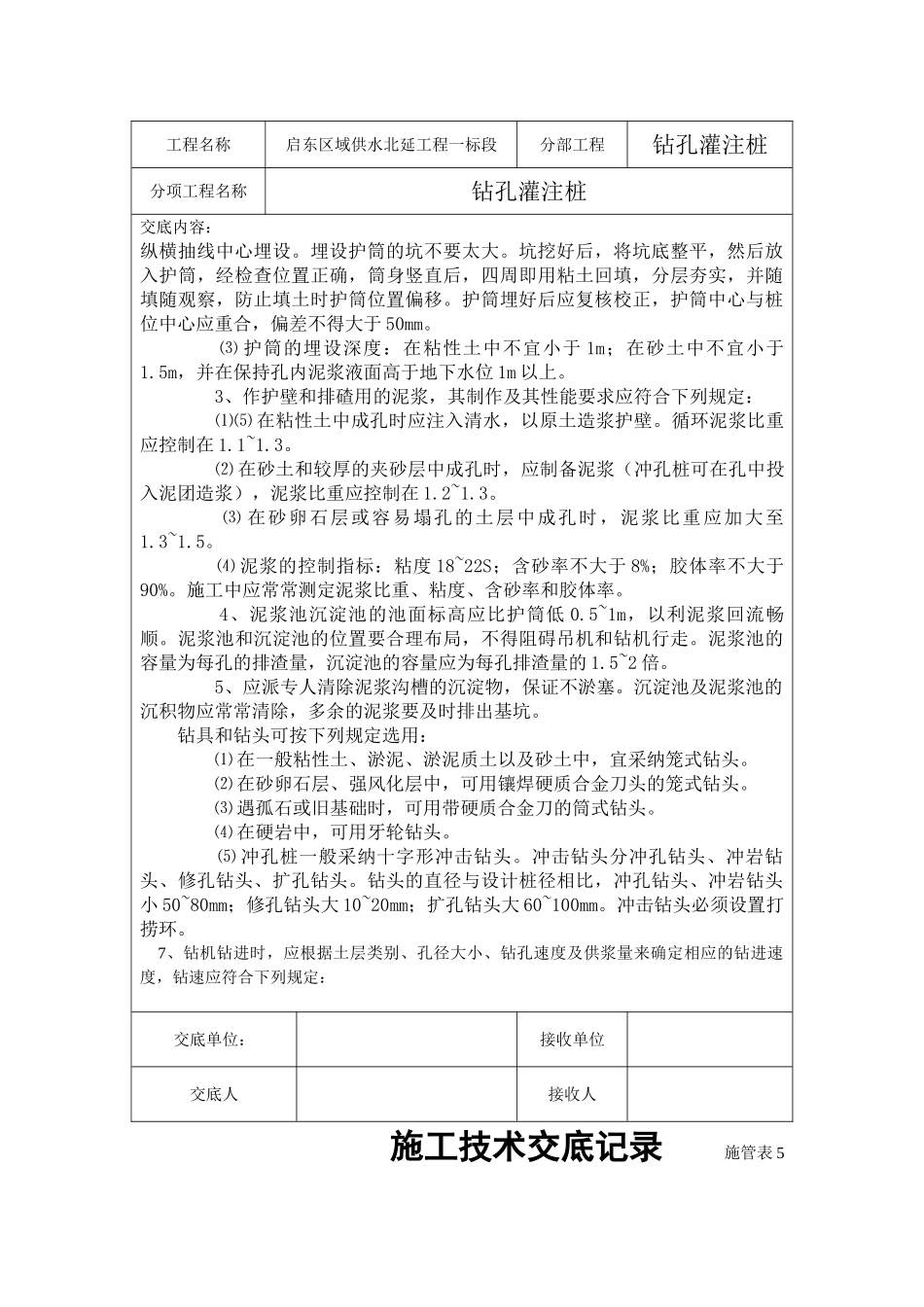

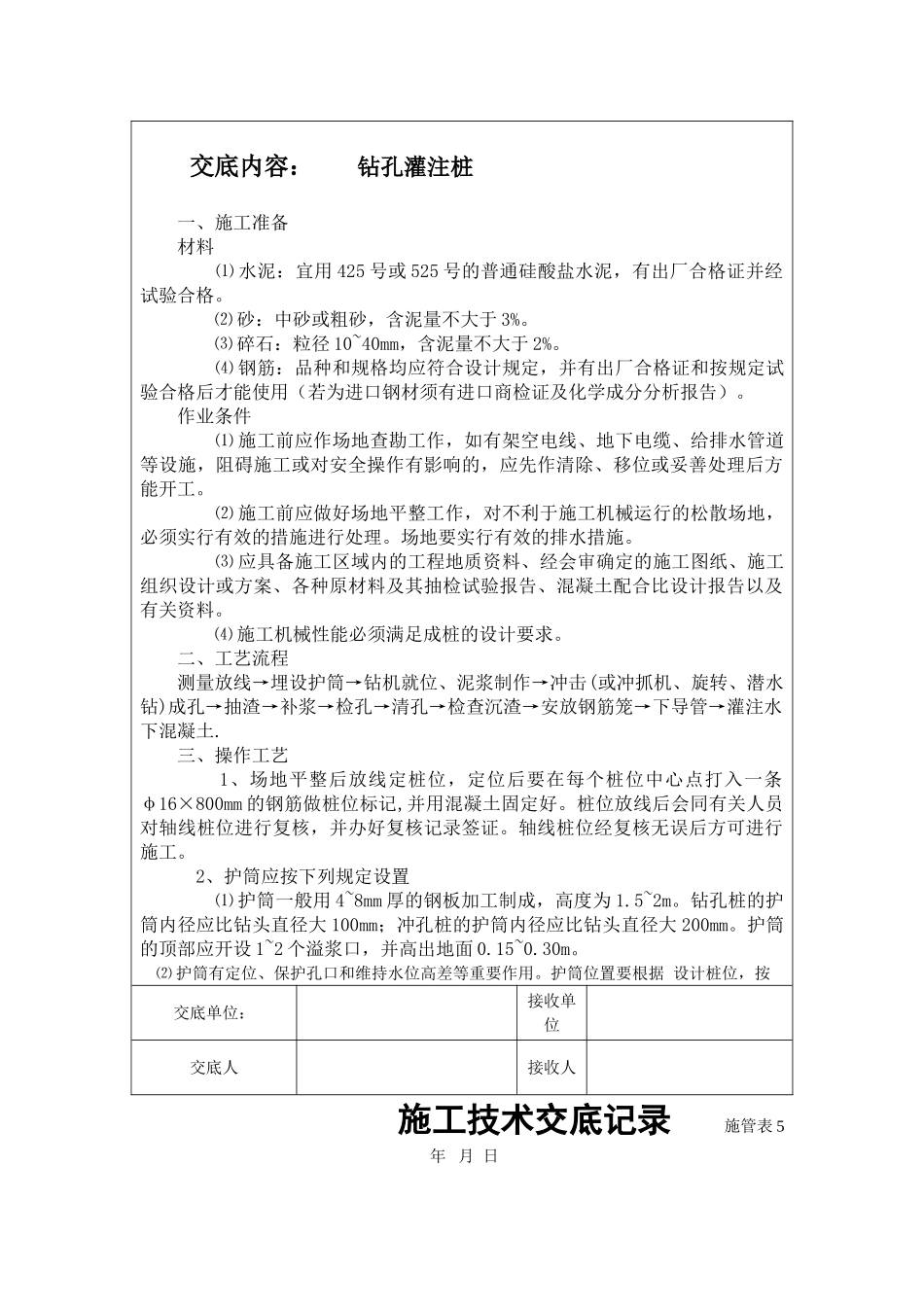

施工技术交底记录 施管表 5年 月 日工程名称启东区域供水北延工程一标段分部工程钻孔灌注桩分项工程名称钻孔灌注桩交底内容： 钻孔灌注桩一、施工准备材料 ⑴ 水泥：宜用 425 号或 525 号的普通硅酸盐水泥，有出厂合格证并经试验合格。 ⑵ 砂：中砂或粗砂，含泥量不大于 3%。 ⑶ 碎石：粒径 10~40mm，含泥量不大于 2%。 ⑷ 钢筋：品种和规格均应符合设计规定，并有出厂合格证和按规定试验合格后才能使用（若为进口钢材须有进口商检证及化学成分分析报告）。作业条件 ⑴ 施工前应作场地查勘工作，如有架空电线、地下电缆、给排水管道等设施，阻碍施工或对安全操作有影响的，应先作清除、移位或妥善处理后方能开工。 ⑵ 施工前应做好场地平整工作，对不利于施工机械运行的松散场地，必须实行有效的措施进行处理。场地要实行有效的排水措施。 ⑶ 应具备施工区域内的工程地质资料、经会审确定的施工图纸、施工组织设计或方案、各种原材料及其抽检试验报告、混凝土配合比设计报告以及有关资料。 ⑷ 施工机械性能必须满足成桩的设计要求。二、工艺流程测量放线→埋设护筒→钻机就位、泥浆制作→冲击(或冲抓机、旋转、潜水钻)成孔→抽渣→补浆→检孔→清孔→检查沉渣→安放钢筋笼→下导管→灌注水下混凝土.三、操作工艺 1、场地平整后放线定桩位，定位后要在每个桩位中心点打入一条φ16×800mm 的钢筋做桩位标记,并用混凝土固定好。桩位放线后会同有关人员对轴线桩位进行复核，并办好复核记录签证。轴线桩位经复核无误后方可进行施工。 2、护筒应按下列规定设置 ⑴ 护筒一般用 4~8mm 厚的钢板加工制成，高度为 1.5~2m。钻孔桩的护筒内径应比钻头直径大 100mm；冲孔桩的护筒内径应比钻头直径大 200mm。护筒的顶部应开设 1~2 个溢浆口，并高出地面 0.15~0.30m。 ⑵ 护筒有定位、保护孔口和维持水位高差等重要作用。护筒位置要根据 设计桩位，按交底单位：接收单位交底人接收人施工技术交底记录 施管表 5 年 月 日工程名称启东区域供水北延工程一标段分部工程钻孔灌注桩分项工程名称钻孔灌注桩交底内容：纵横抽线中心埋设。埋设护筒的坑不要太大。坑挖好后，将坑底整平，然后放入护筒，经检查位置正确，筒身竖直后，四周即用粘土回填，分层夯实，并随填随观察，防止填土时护筒位置偏移。护筒埋好后应复核校正，护筒中心与桩位中心应重合，偏差不得大于 50mm。 ⑶ 护筒的埋设深度：在粘性土中不宜小于 1...
