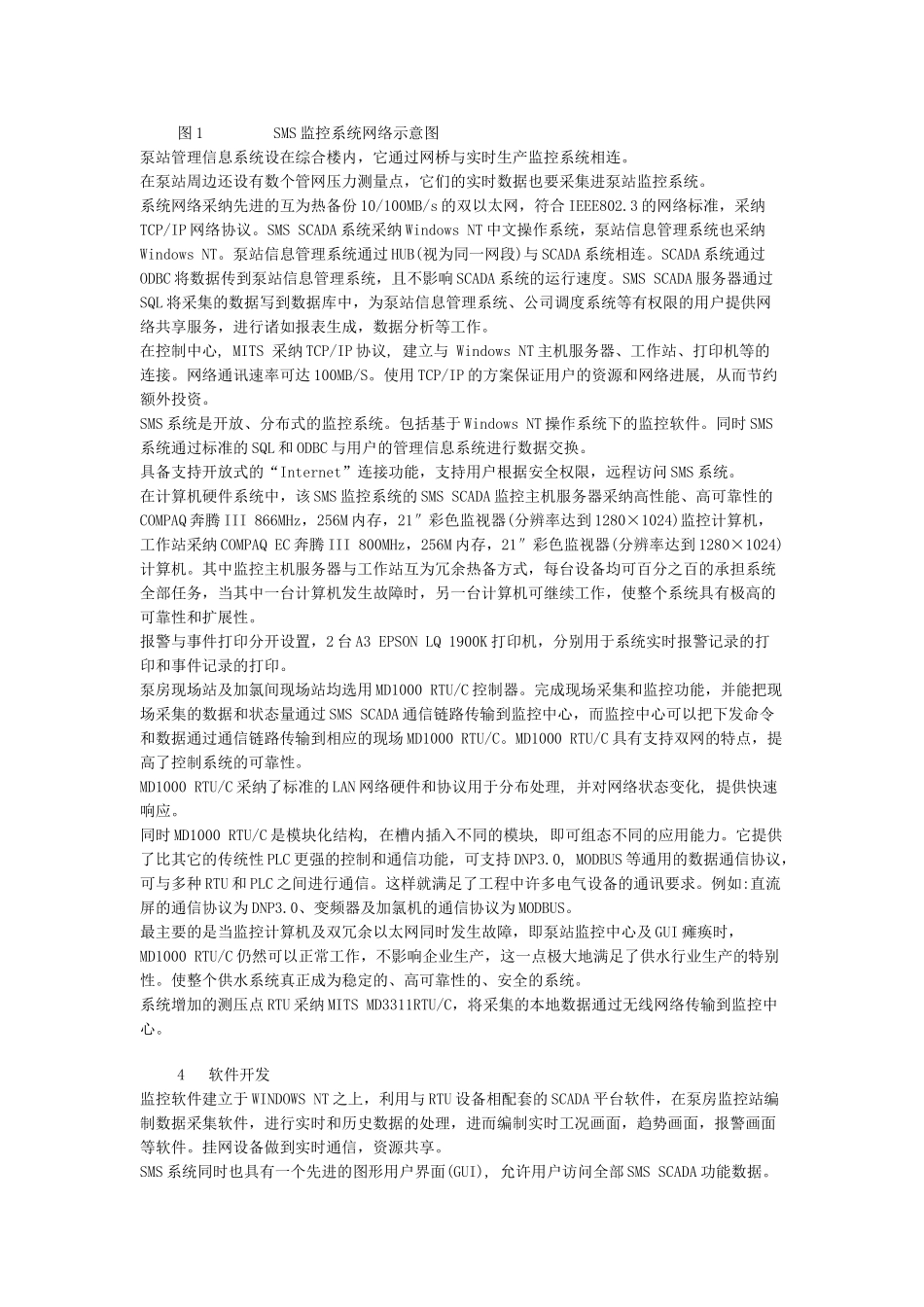

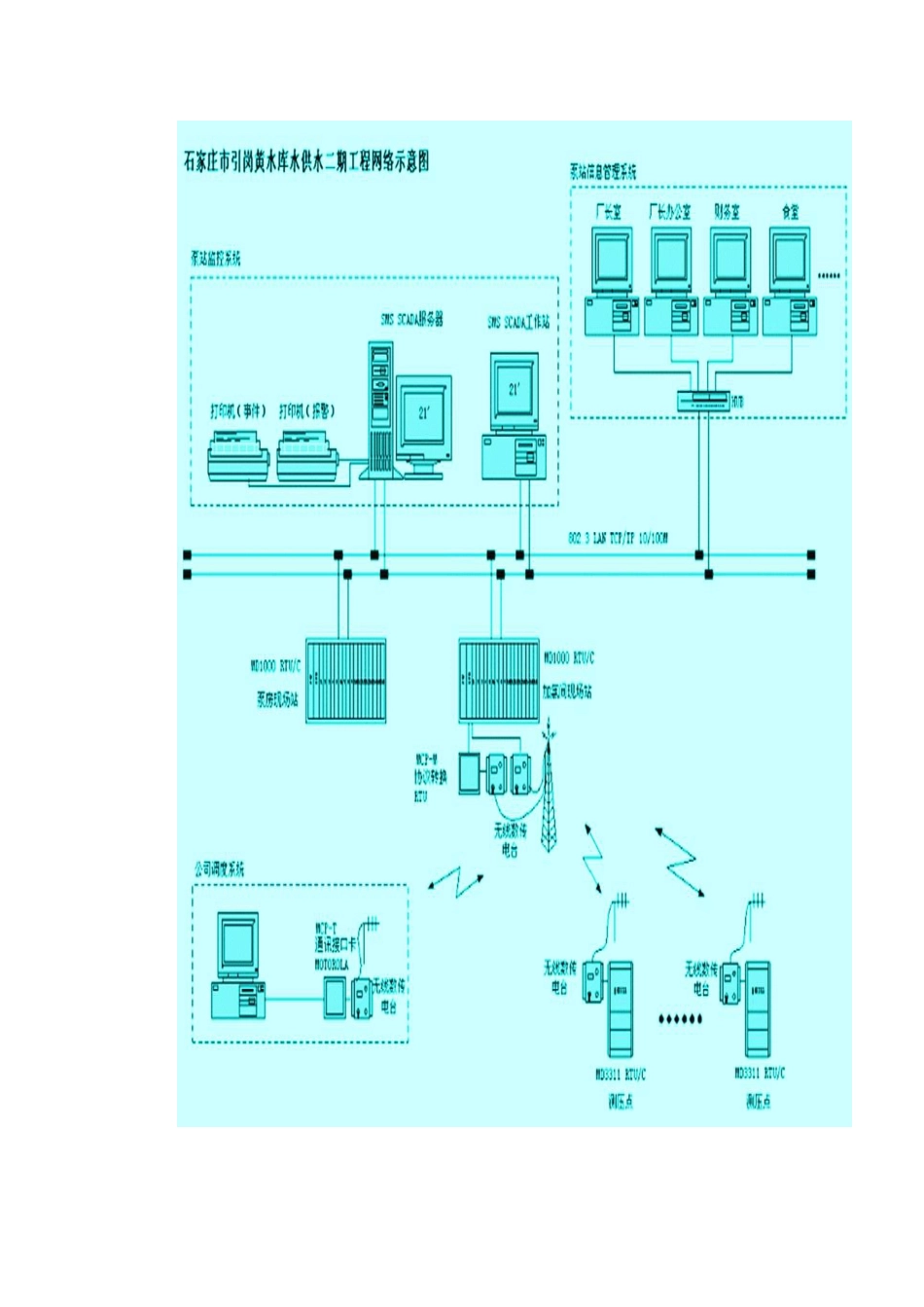

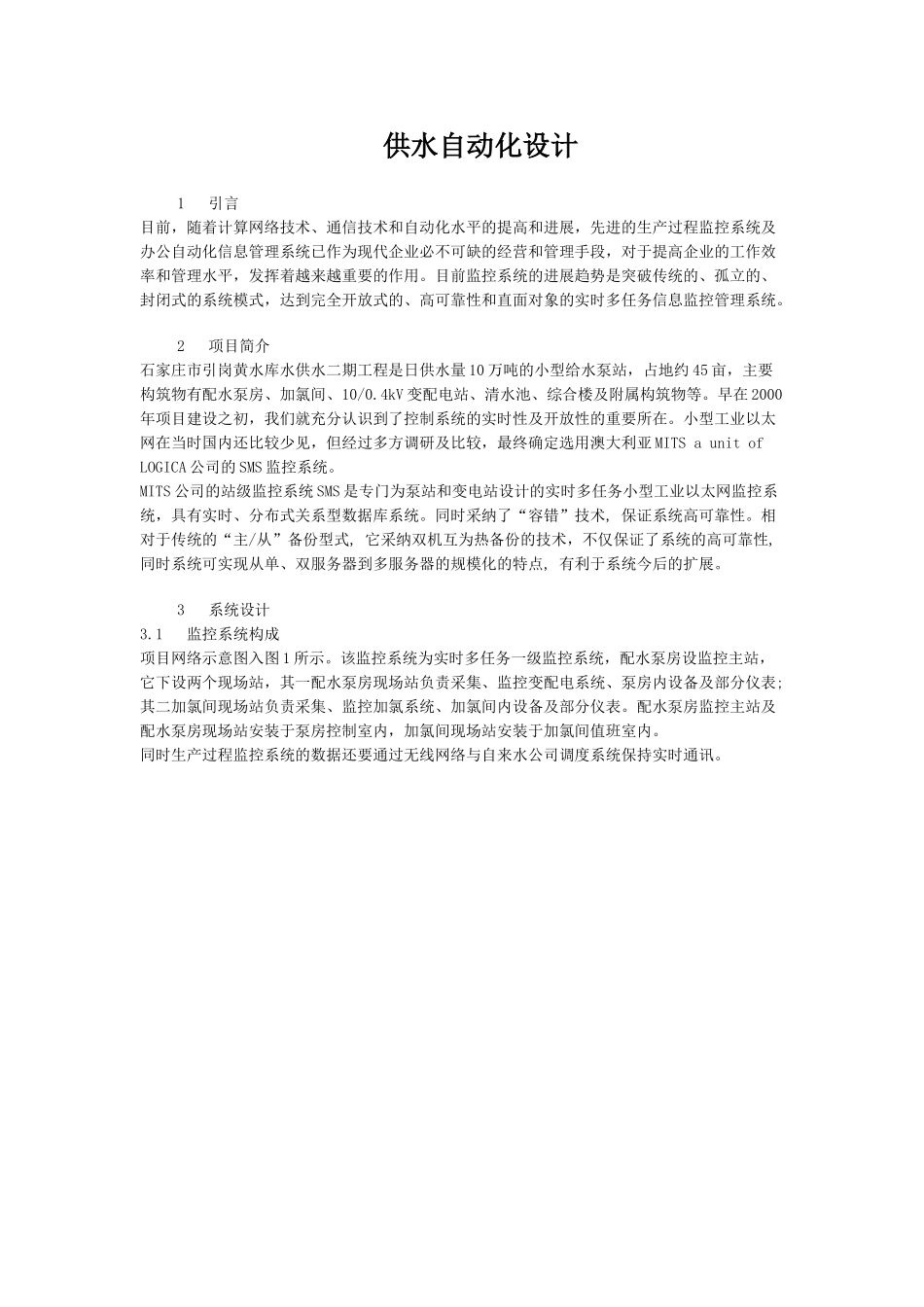

供水自动化设计1 引言目前，随着计算网络技术、通信技术和自动化水平的提高和进展，先进的生产过程监控系统及办公自动化信息管理系统已作为现代企业必不可缺的经营和管理手段，对于提高企业的工作效率和管理水平，发挥着越来越重要的作用。目前监控系统的进展趋势是突破传统的、孤立的、封闭式的系统模式，达到完全开放式的、高可靠性和直面对象的实时多任务信息监控管理系统。2 项目简介石家庄市引岗黄水库水供水二期工程是日供水量 10 万吨的小型给水泵站，占地约 45 亩，主要构筑物有配水泵房、加氯间、10/0.4kV 变配电站、清水池、综合楼及附属构筑物等。早在 2000年项目建设之初，我们就充分认识到了控制系统的实时性及开放性的重要所在。小型工业以太网在当时国内还比较少见，但经过多方调研及比较，最终确定选用澳大利亚 MITS a unit of LOGICA 公司的 SMS 监控系统。MITS 公司的站级监控系统 SMS 是专门为泵站和变电站设计的实时多任务小型工业以太网监控系统，具有实时、分布式关系型数据库系统。同时采纳了“容错”技术, 保证系统高可靠性。相对于传统的“主/从”备份型式, 它采纳双机互为热备份的技术，不仅保证了系统的高可靠性, 同时系统可实现从单、双服务器到多服务器的规模化的特点, 有利于系统今后的扩展。3 系统设计3.1 监控系统构成项目网络示意图入图 1 所示。该监控系统为实时多任务一级监控系统，配水泵房设监控主站，它下设两个现场站，其一配水泵房现场站负责采集、监控变配电系统、泵房内设备及部分仪表;其二加氯间现场站负责采集、监控加氯系统、加氯间内设备及部分仪表。配水泵房监控主站及配水泵房现场站安装于泵房控制室内，加氯间现场站安装于加氯间值班室内。同时生产过程监控系统的数据还要通过无线网络与自来水公司调度系统保持实时通讯。图 1 SMS 监控系统网络示意图泵站管理信息系统设在综合楼内，它通过网桥与实时生产监控系统相连。在泵站周边还设有数个管网压力测量点，它们的实时数据也要采集进泵站监控系统。系统网络采纳先进的互为热备份 10/100MB/s 的双以太网，符合 IEEE802.3 的网络标准，采纳TCP/IP 网络协议。SMS SCADA 系统采纳 Windows NT 中文操作系统，泵站信息管理系统也采纳Windows NT。泵站信息管理系统通过 HUB(视为同一网段)与 SCADA 系统相连。SCADA 系统通过ODBC 将数据传到泵站信息管理系统，且不影响 SCADA 系统的运行速度。SMS SCA...
