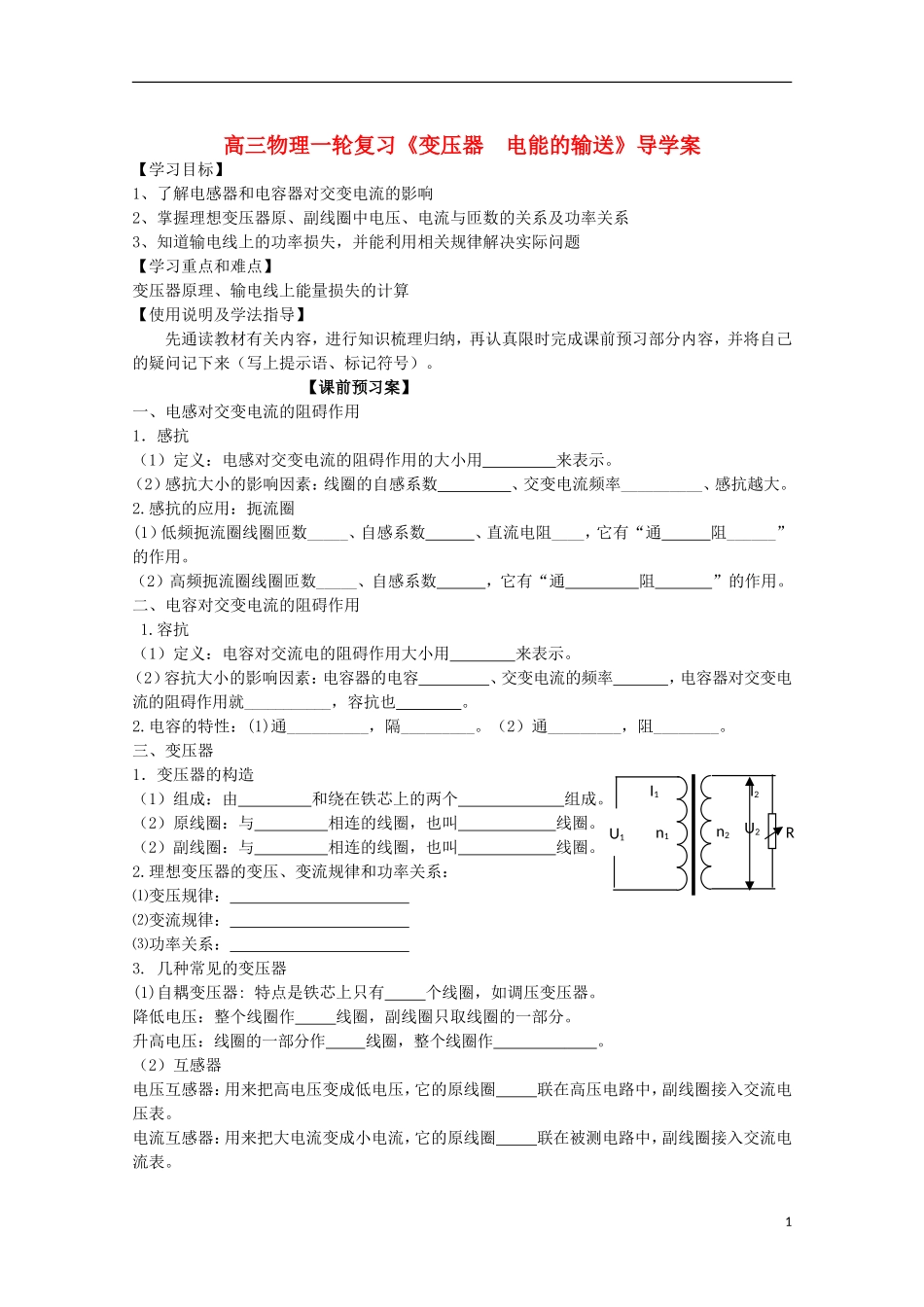

高三物理一轮复习《变压器 电能的输送》导学案【学习目标】1、了解电感器和电容器对交变电流的影响2、掌握理想变压器原、副线圈中电压、电流与匝数的关系及功率关系3、知道输电线上的功率损失，并能利用相关规律解决实际问题【学习重点和难点】变压器原理、输电线上能量损失的计算【使用说明及学法指导】先通读教材有关内容，进行知识梳理归纳，再认真限时完成课前预习部分内容，并将自己的疑问记下来（写上提示语、标记符号）。【课前预习案】一、电感对交变电流的阻碍作用1．感抗（1）定义：电感对交变电流的阻碍作用的大小用 来表示。（2）感抗大小的影响因素：线圈的自感系数 、交变电流频率__________、感抗越大。2.感抗的应用：扼流圈(1）低频扼流圈线圈匝数_____、自感系数 、直流电阻____，它有“通 阻______” 的作用。（2）高频扼流圈线圈匝数_____、自感系数 ，它有“通 阻 ”的作用。二、电容对交变电流的阻碍作用1.容抗（1）定义：电容对交流电的阻碍作用大小用 来表示。（2）容抗大小的影响因素：电容器的电容 、交变电流的频率 ，电容器对交变电流的阻碍作用就___________，容抗也________。2.电容的特性：(1)通__________，隔_________。（2）通_________，阻________。三、变压器1．变压器的构造（1）组成：由 和绕在铁芯上的两个 组成。（2）原线圈：与 相连的线圈，也叫 线圈。（2）副线圈：与 相连的线圈，也叫 线圈。2.理想变压器的变压、变流规律和功率关系：⑴变压规律： ⑵变流规律： ⑶功率关系： 3. 几种常见的变压器(1)自耦变压器: 特点是铁芯上只有 个线圈，如调压变压器。降低电压：整个线圈作 线圈，副线圈只取线圈的一部分。升高电压：线圈的一部分作 线圈，整个线圈作 。（2）互感器电压互感器：用来把高电压变成低电压，它的原线圈 联在高压电路中，副线圈接入交流电压表。电流互感器：用来把大电流变成小电流，它的原线圈 联在被测电路中，副线圈接入交流电流表。1I1I2U1n1n2RU2四、电能的输送1、电功率损失和电压损失⑴功率损失：远距离输送电能，由于输电线上的电流热效应，电能转化为热能，出现功率损失。若输电线路的电阻为 R，输送的电流为 I，则△P= 。⑵电压损失：远距离输送电能，线路中电阻 R 上消耗部分电压。△U= 。【课内探究案】探究一 感抗和容抗1、如图所示，把电阻、电感器、电容器并联接到一交流电源上，三个电流表的示数相同.若保持电源电压不变，而将频...
