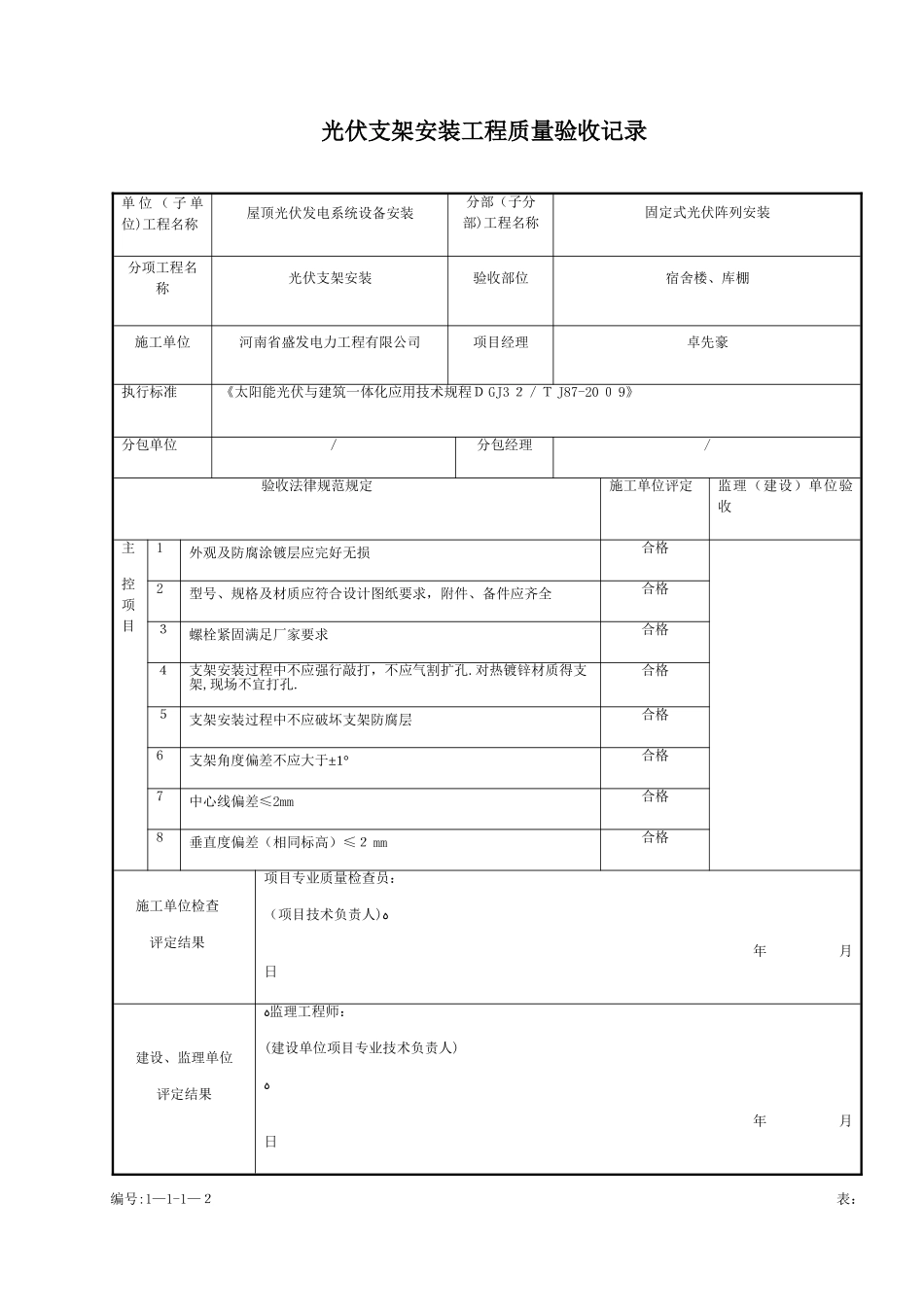

光伏支架安装工程质量验收记录编号：1－1—１—1 表:Q/B Ｊ K Ｎ-05 ０ 1 表 G Ｆ-01光伏支架安装工程质量验收记录编号:1—1-1—２ 表：单 位 （ 子 单位)工程名称屋顶光伏发电系统设备安装分部（子分部)工程名称固定式光伏阵列安装分项工程名称光伏支架安装验收部位宿舍楼、库棚施工单位河南省盛发电力工程有限公司项目经理卓先豪执行标准《太阳能光伏与建筑一体化应用技术规程Ｄ GJ3 ２／Ｔ J87-20 ０ 9》分包单位／分包经理/验收法律规范规定施工单位评定监理（建设）单位验收主控项目1外观及防腐涂镀层应完好无损合格2型号、规格及材质应符合设计图纸要求，附件、备件应齐全合格３螺栓紧固满足厂家要求合格４支架安装过程中不应强行敲打，不应气割扩孔.对热镀锌材质得支架,现场不宜打孔.合格５支架安装过程中不应破坏支架防腐层合格6支架角度偏差不应大于±1°合格7中心线偏差≤2mm合格8垂直度偏差（相同标高）≤２ mm合格施工单位检查评定结果项目专业质量检查员：（项目技术负责人)ﻩ年 月 日建设、监理单位评定结果ﻩ监理工程师：(建设单位项目专业技术负责人)ﻩ年 月 日Q/BJKN－05 ０ 1 表 GF—01光伏支架安装工程质量验收记录编号：１-1－1—３ 表:Q/B Ｊ KN—０５ 01 表Ｇ F－01单 位 （ 子 单位)工程名称屋顶光伏发电系统设备安装分部(子分部)工程名称固定式光伏阵列安装分项工程名称光伏支架安装验收部位启动锅炉房、消防水泵房施工单位河南省盛发电力工程有限公司项目经理卓先豪执行标准《太阳能光伏与建筑一体化应用技术规程 D Ｇ J32/TJ87—２ 00 ９》分包单位/分包经理/验收法律规范规定施工单位评定监理（建设）单位验收主控项目1外观及防腐涂镀层应完好无损合格2型号、规格及材质应符合设计图纸要求,附件、备件应齐全合格３螺栓紧固满足厂家要求合格4支架安装过程中不应强行敲打，不应气割扩孔。对热镀锌材质得支架，现场不宜打孔。合格５支架安装过程中不应破坏支架防腐层合格6支架角度偏差不应大于±1°合格7中心线偏差≤2m ｍ合格8垂直度偏差(相同标高）≤2mm合格施工单位检查评定结果项目专业质量检查员:（项目技术负责人）年 月 日建设、监理单位评定结果ﻩ监理工程师:(建设单位项目专业技术负责人)ﻩ年 月 日光伏支架安装工程质量验收记录编号：1-1-１—４ 表:Q/BJKN－0501 表 GF—０ 1单 位 （ 子 单位)工程名称屋顶光伏发电系统设备安装分部(子分部)工程名称固...
