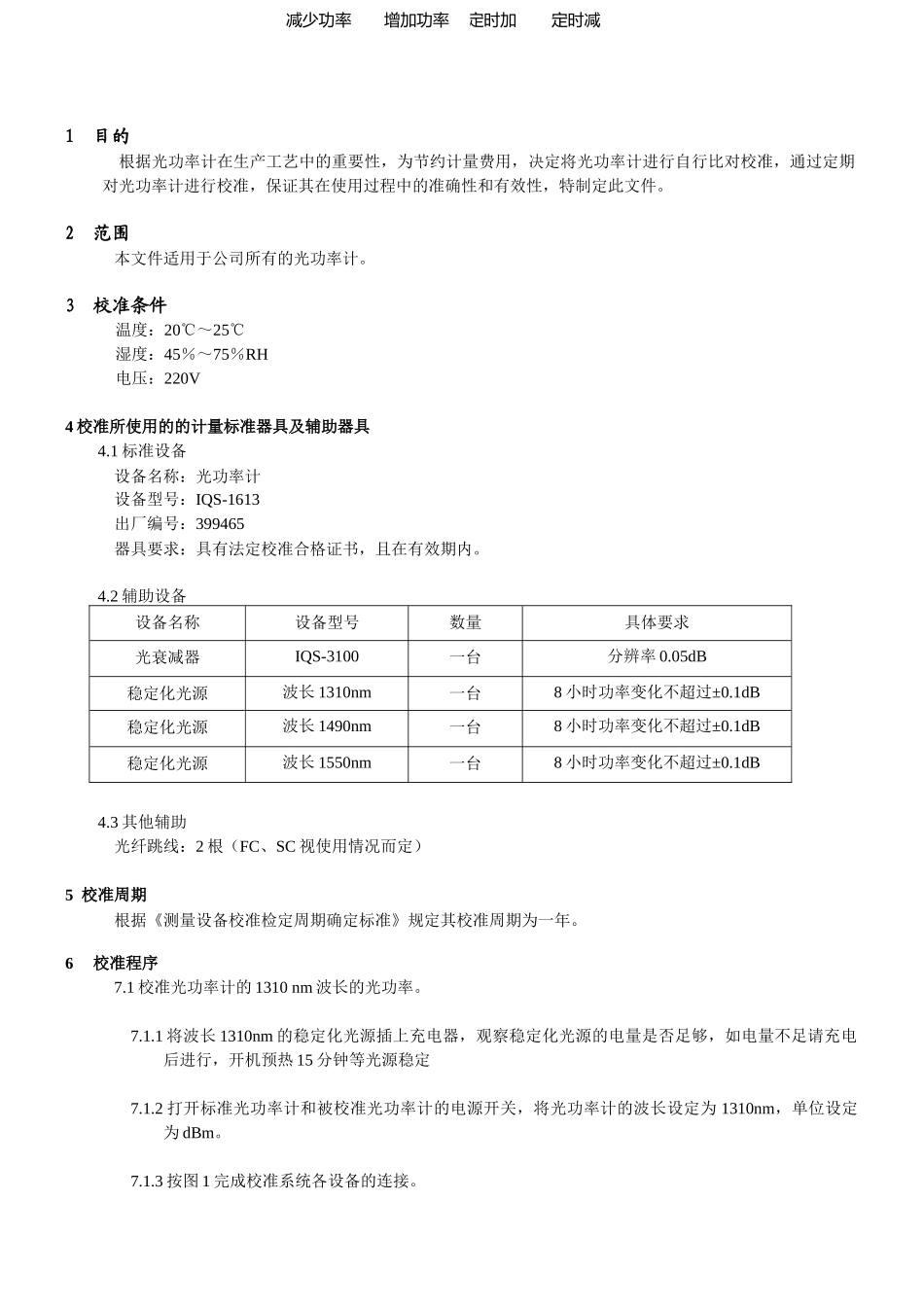

1目的根据光功率计在生产工艺中的重要性，为节约计量费用，决定将光功率计进行自行比对校准，通过定期对光功率计进行校准，保证其在使用过程中的准确性和有效性，特制定此文件。2范围本文件适用于公司所有的光功率计。3校准条件温度：20℃～25℃湿度：45％～75％RH电压：220V4 校准所使用的的计量标准器具及辅助器具4.1 标准设备设备名称：光功率计设备型号：IQS-1613 出厂编号：399465 器具要求：具有法定校准合格证书，且在有效期内。4.2 辅助设备设备名称设备型号数量具体要求光衰减器IQS-3100一台分辨率 0.05dB稳定化光源波长 1310nm一台8 小时功率变化不超过±0.1dB稳定化光源波长 1490nm一台8 小时功率变化不超过±0.1dB稳定化光源波长 1550nm一台8 小时功率变化不超过±0.1dB4.3 其他辅助光纤跳线：2 根（FC、SC 视使用情况而定）5 校准周期根据《测量设备校准检定周期确定标准》规定其校准周期为一年。6校准程序7.1 校准光功率计的 1310 nm 波长的光功率。7.1.1 将波长 1310nm 的稳定化光源插上充电器，观察稳定化光源的电量是否足够，如电量不足请充电后进行，开机预热 15 分钟等光源稳定7.1.2 打开标准光功率计和被校准光功率计的电源开关，将光功率计的波长设定为 1310nm，单位设定为 dBm。7.1.3 按图 1 完成校准系统各设备的连接。定时加增加功率减少功率定时减光衰减器INPUT OUTPUT 光纤稳定化光源 光功率计 图 17.1.4 打开稳定化光源的输出开关，用光衰减器分别将光源衰减，在 0dBm 到-50dBm 之间选择 11 个校准数据，一般选择 0dBm、-5dBm、-10dBm、-15dBm、-20dBm、-25dBm、-30dBm、-35dBm、-40dBm、-45dBm、-50dBm。7.1.5 将光衰减器的输出端用光纤连接到标准光功率计，首先用光衰减器分别将光源衰减到 -50dBm，读取并记录光功率数据 P1。7.1.6 将光衰减器输出端的光纤卸下并连接到被校准光功率计，读取并记录光功率数据 P2。7.1.7 分别测量校准其他 10 个校准标准点，并记录数据 P1 和 P2。7.2 重复以上步骤校准光功率计的 1490nm 和 1550 nm 波长的光功率。7.3 将以上校准结果填写校准报告。7相关文件无8记录 《光功率计校准报告》
