光纤通信》试题计算分析题练习

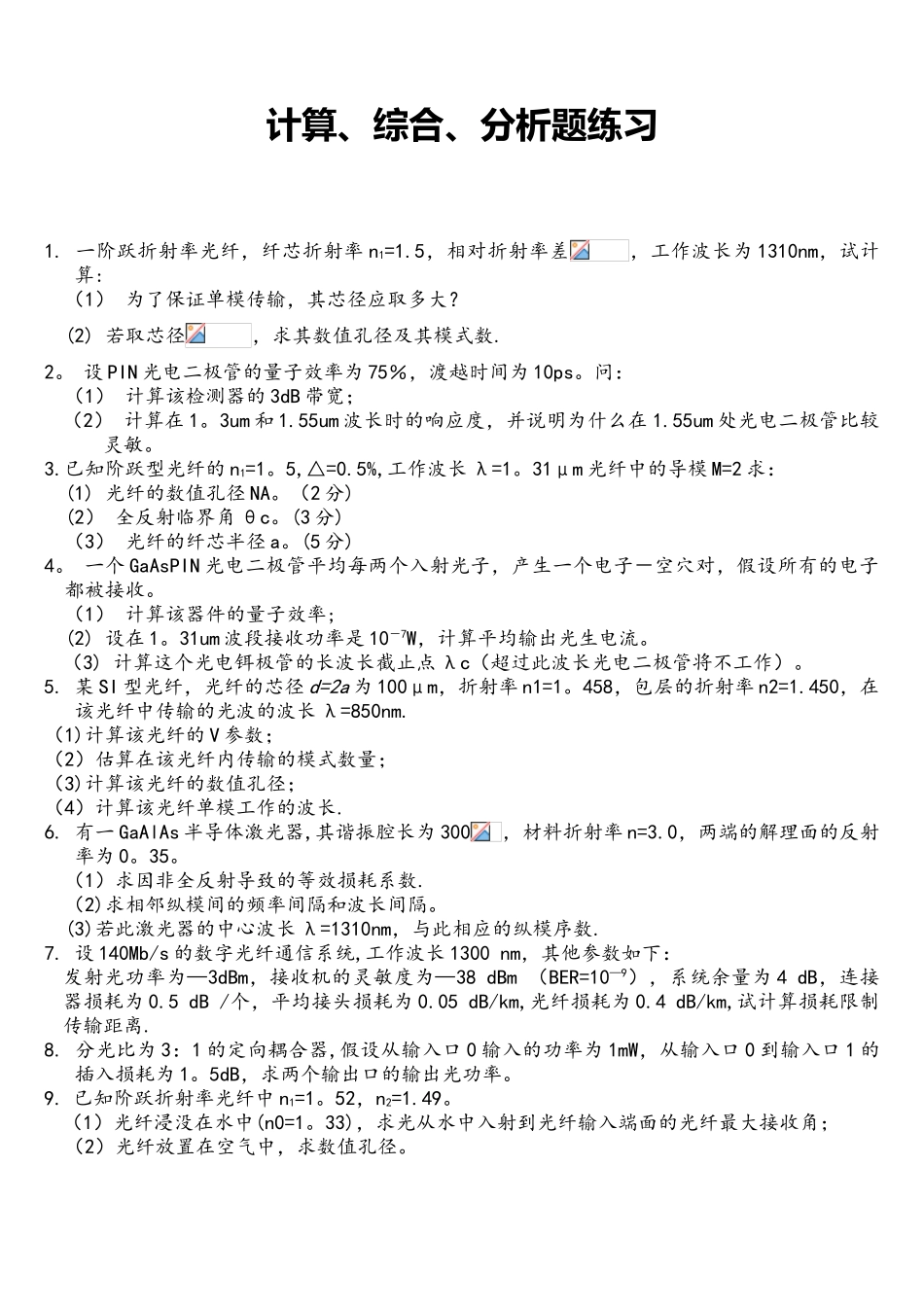

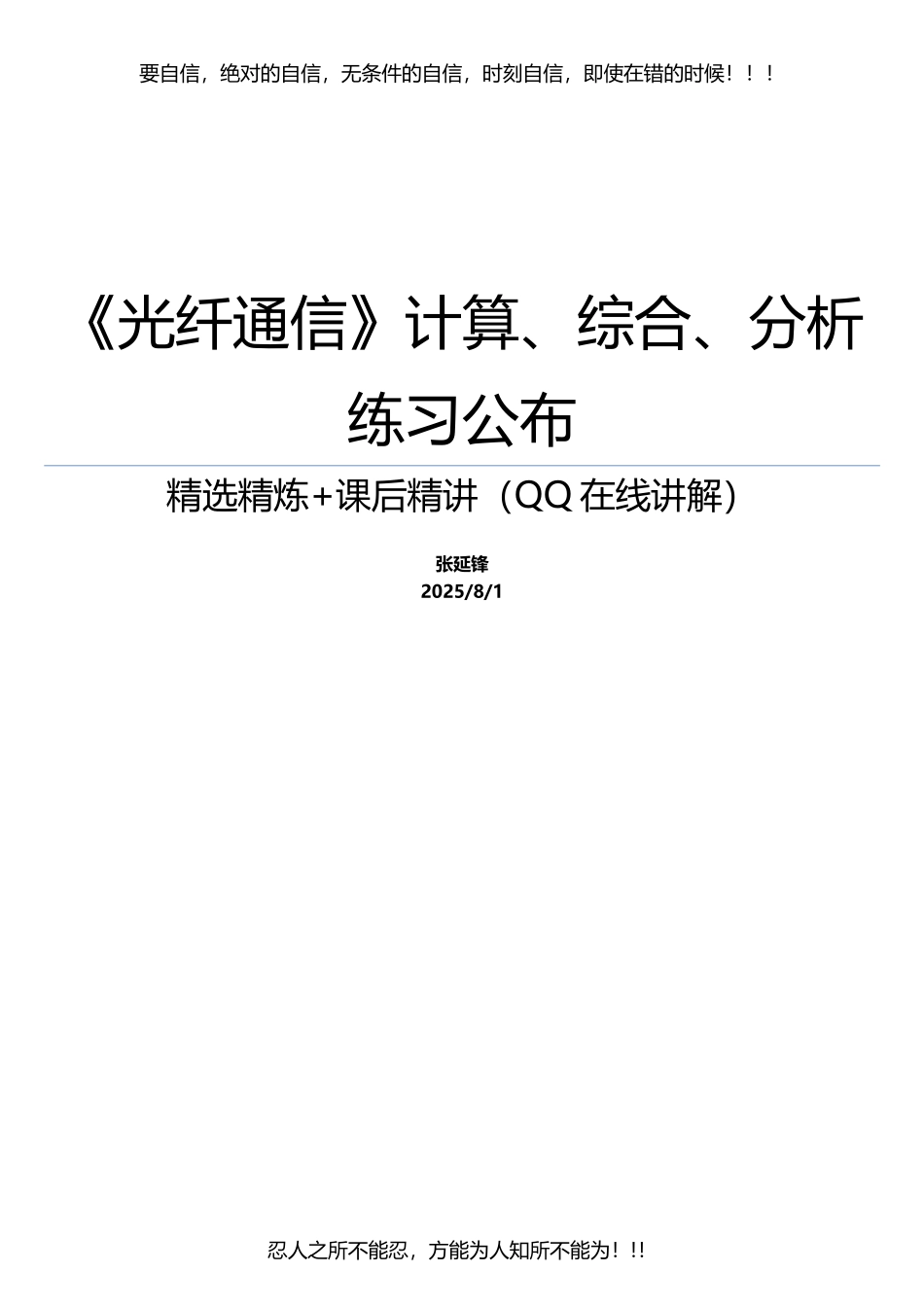

要自信，绝对的自信，无条件的自信，时刻自信，即使在错的时候！！！《光纤通信》计算、综合、分析练习公布精选精炼+课后精讲（QQ 在线讲解）张延锋2025/8/1忍人之所不能忍，方能为人知所不能为！!！计算、综合、分析题练习1. 一阶跃折射率光纤，纤芯折射率 n1=1.5，相对折射率差，工作波长为 1310nm，试计算: （1） 为了保证单模传输，其芯径应取多大？ (2) 若取芯径，求其数值孔径及其模式数.2。 设 PIN 光电二极管的量子效率为 75％，渡越时间为 10ps。问：（1） 计算该检测器的 3dB 带宽；（2） 计算在 1。3um 和 1.55um 波长时的响应度，并说明为什么在 1.55um 处光电二极管比较灵敏。3.已知阶跃型光纤的 n1=1。5,△=0.5%,工作波长 λ=1。31μm 光纤中的导模 M=2 求：(1) 光纤的数值孔径 NA。（2 分)(2） 全反射临界角 θc。(3 分) （3） 光纤的纤芯半径 a。(5 分)4。 一个 GaAsPIN 光电二极管平均每两个入射光子，产生一个电子－空穴对，假设所有的电子都被接收。（1） 计算该器件的量子效率;(2) 设在 1。31um 波段接收功率是 10－7W，计算平均输出光生电流。（3) 计算这个光电铒极管的长波长截止点 λc（超过此波长光电二极管将不工作）。5. 某 SI 型光纤，光纤的芯径 d=2a 为 100μm，折射率 n1=1。458，包层的折射率 n2=1.450，在该光纤中传输的光波的波长 λ=850nm.（1)计算该光纤的 V 参数；（2）估算在该光纤内传输的模式数量；（3)计算该光纤的数值孔径；（4）计算该光纤单模工作的波长.6. 有一 GaAlAs 半导体激光器,其谐振腔长为 300，材料折射率 n=3.0，两端的解理面的反射率为 0。35。（1）求因非全反射导致的等效损耗系数.（2)求相邻纵模间的频率间隔和波长间隔。(3)若此激光器的中心波长 λ=1310nm，与此相应的纵模序数.7. 设 140Mb/s 的数字光纤通信系统,工作波长 1300 nm，其他参数如下：发射光功率为—3dBm，接收机的灵敏度为—38 dBm （BER=10—9），系统余量为 4 dB，连接器损耗为 0.5 dB /个，平均接头损耗为 0.05 dB/km,光纤损耗为 0.4 dB/km,试计算损耗限制传输距离.8. 分光比为 3：1 的定向耦合器,假设从输入口 0 输入的功率为 1mW，从输入口 0 到输入口 1 的插入损耗为 1。5dB，求两个输出口的输出光功率。9. 已知阶跃折射率光纤中 n1=1。52，n2=1.49。（1）光纤浸没在水中(n0=1。33)，求光从水中入射到光纤输入端面...
