内蒙古包头鑫达黄金矿IMS微震监测项目建议书

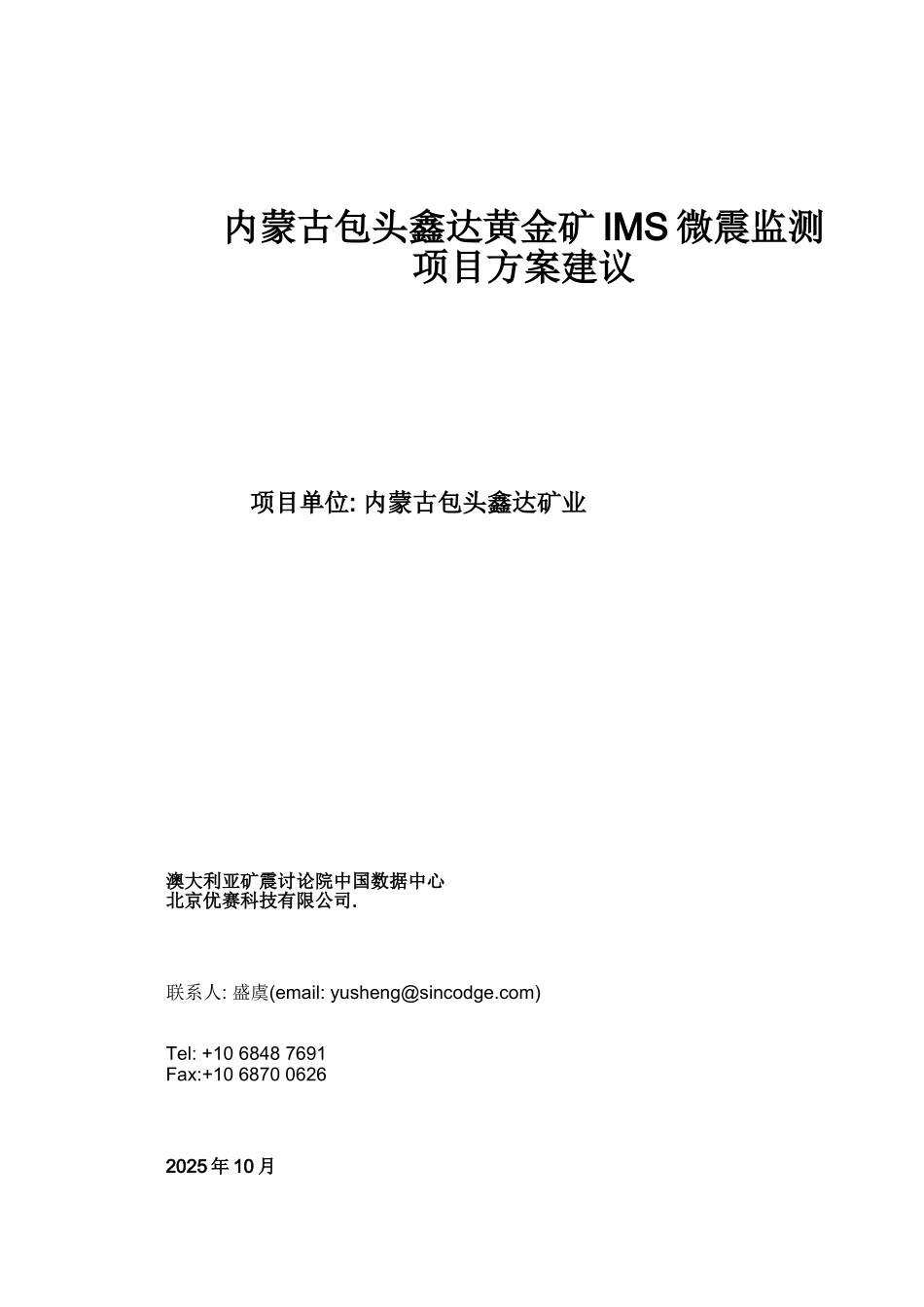

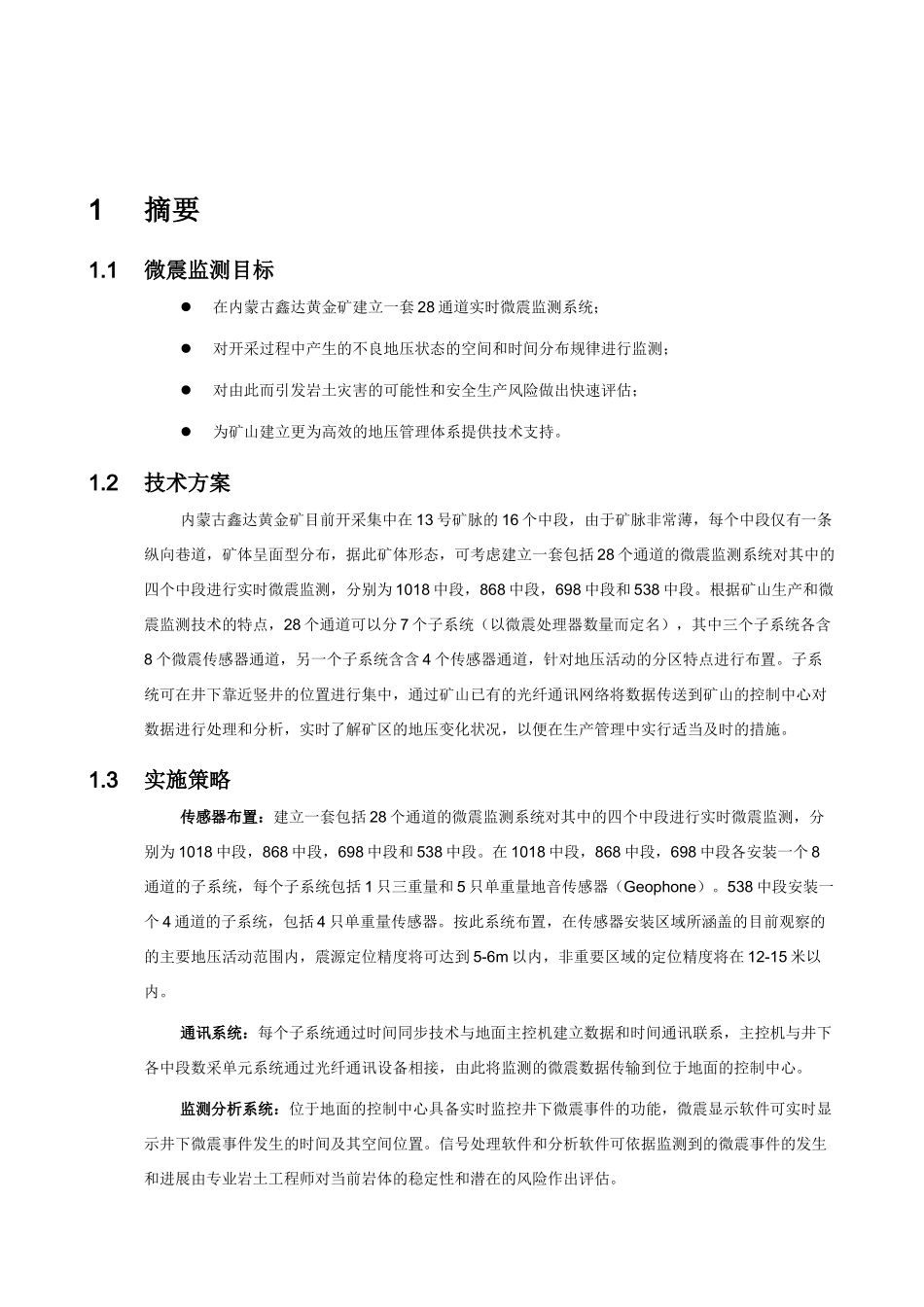

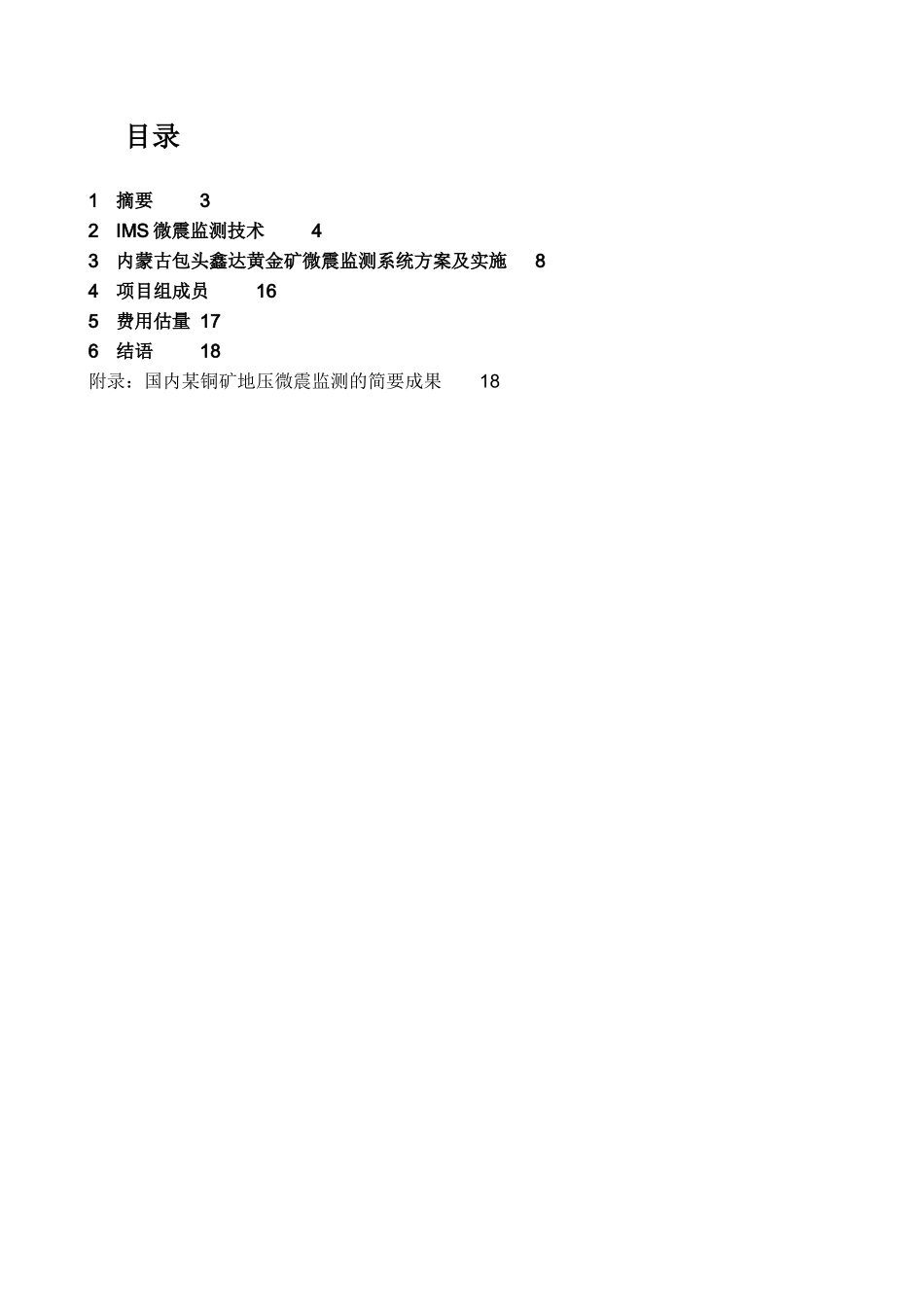

内蒙古包头鑫达黄金矿 IMS 微震监测项目方案建议 项目单位: 内蒙古包头鑫达矿业澳大利亚矿震讨论院中国数据中心北京优赛科技有限公司. 联系人: 盛虞(email: yusheng@sincodge.com)Tel: +10 6848 7691Fax:+10 6870 06262025 年 10 月目录1摘要32IMS 微震监测技术43内蒙古包头鑫达黄金矿微震监测系统方案及实施84项目组成员165费用估量 176结语18附录：国内某铜矿地压微震监测的简要成果181摘要1.1微震监测目标在内蒙古鑫达黄金矿建立一套 28 通道实时微震监测系统；对开采过程中产生的不良地压状态的空间和时间分布规律进行监测；对由此而引发岩土灾害的可能性和安全生产风险做出快速评估；为矿山建立更为高效的地压管理体系提供技术支持。1.2技术方案内蒙古鑫达黄金矿目前开采集中在 13 号矿脉的 16 个中段，由于矿脉非常薄，每个中段仅有一条纵向巷道，矿体呈面型分布，据此矿体形态，可考虑建立一套包括 28 个通道的微震监测系统对其中的四个中段进行实时微震监测，分别为 1018 中段，868 中段，698 中段和 538 中段。根据矿山生产和微震监测技术的特点，28 个通道可以分 7 个子系统（以微震处理器数量而定名），其中三个子系统各含8 个微震传感器通道，另一个子系统含含 4 个传感器通道，针对地压活动的分区特点进行布置。子系统可在井下靠近竖井的位置进行集中，通过矿山已有的光纤通讯网络将数据传送到矿山的控制中心对数据进行处理和分析，实时了解矿区的地压变化状况，以便在生产管理中实行适当及时的措施。1.3实施策略传感器布置：建立一套包括 28 个通道的微震监测系统对其中的四个中段进行实时微震监测，分别为 1018 中段，868 中段，698 中段和 538 中段。在 1018 中段，868 中段，698 中段各安装一个 8通道的子系统，每个子系统包括 1 只三重量和 5 只单重量地音传感器（Geophone）。538 中段安装一个 4 通道的子系统，包括 4 只单重量传感器。按此系统布置，在传感器安装区域所涵盖的目前观察的的主要地压活动范围内，震源定位精度将可达到 5-6m 以内，非重要区域的定位精度将在 12-15 米以内。通讯系统：每个子系统通过时间同步技术与地面主控机建立数据和时间通讯联系，主控机与井下各中段数采单元系统通过光纤通讯设备相接，由此将监测的微震数据传输到位于地面的控制中心。监测分析系统：位于地面的控制中心具备实时监控井下微震事件的功能，微震显示软...
