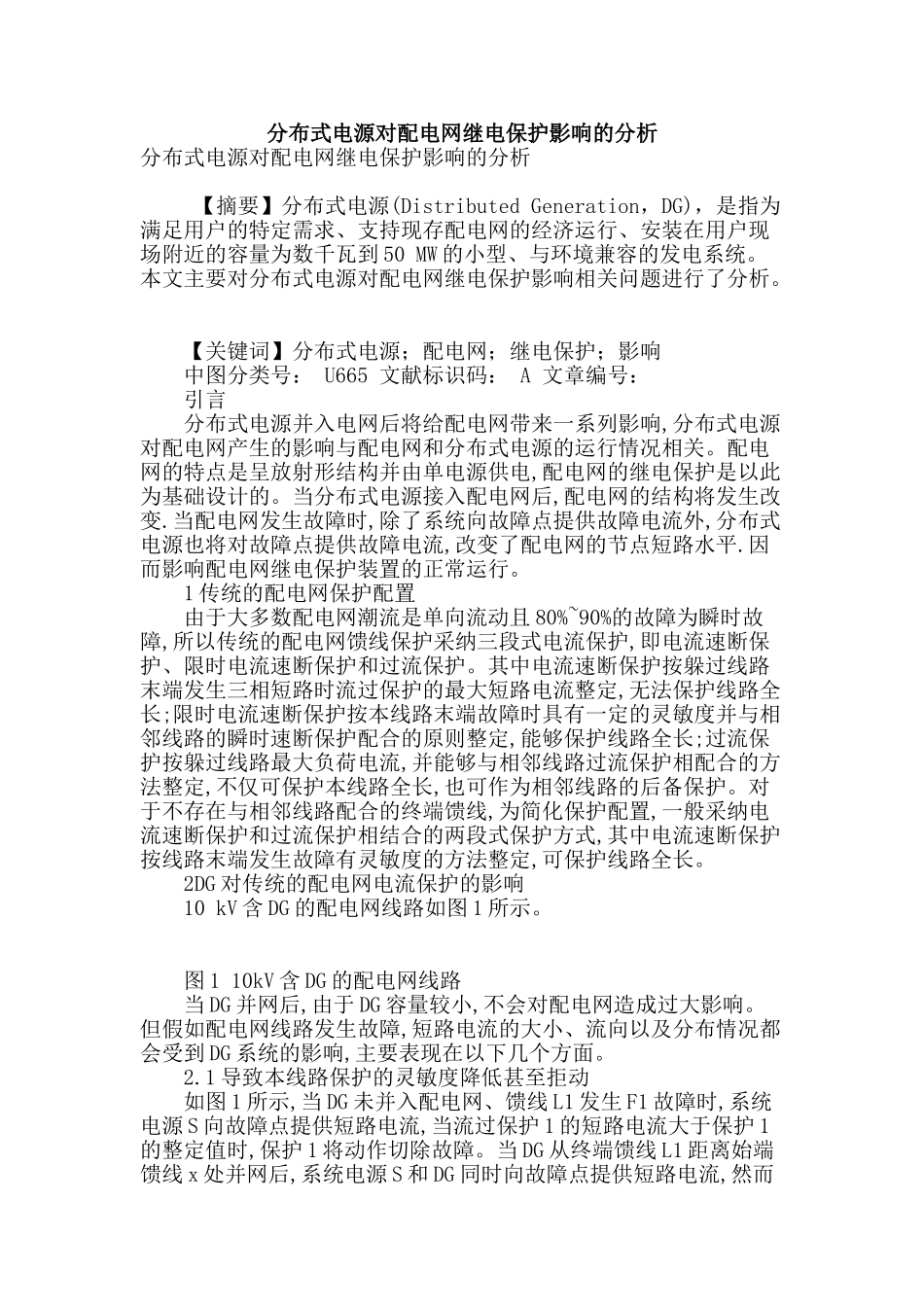

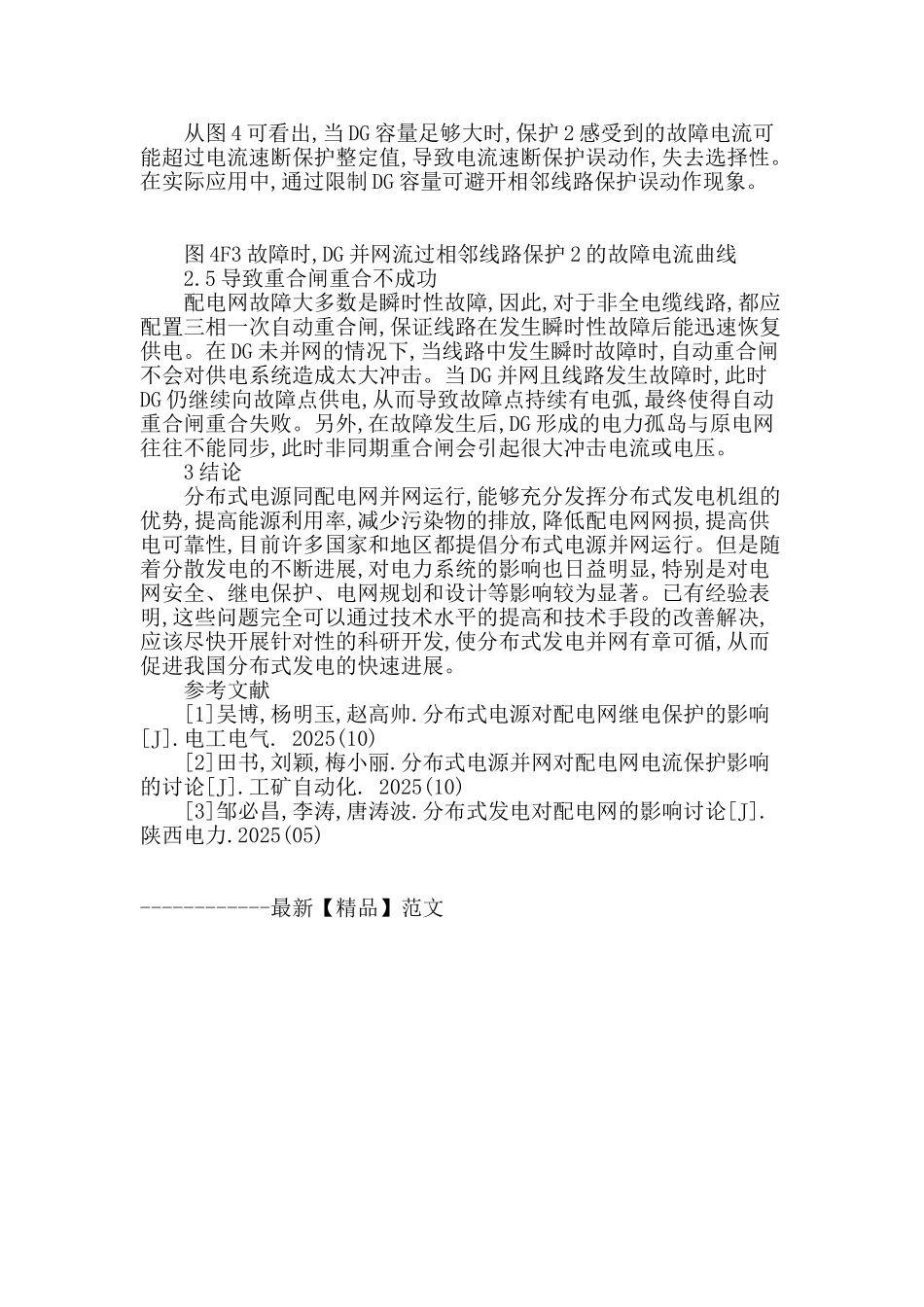

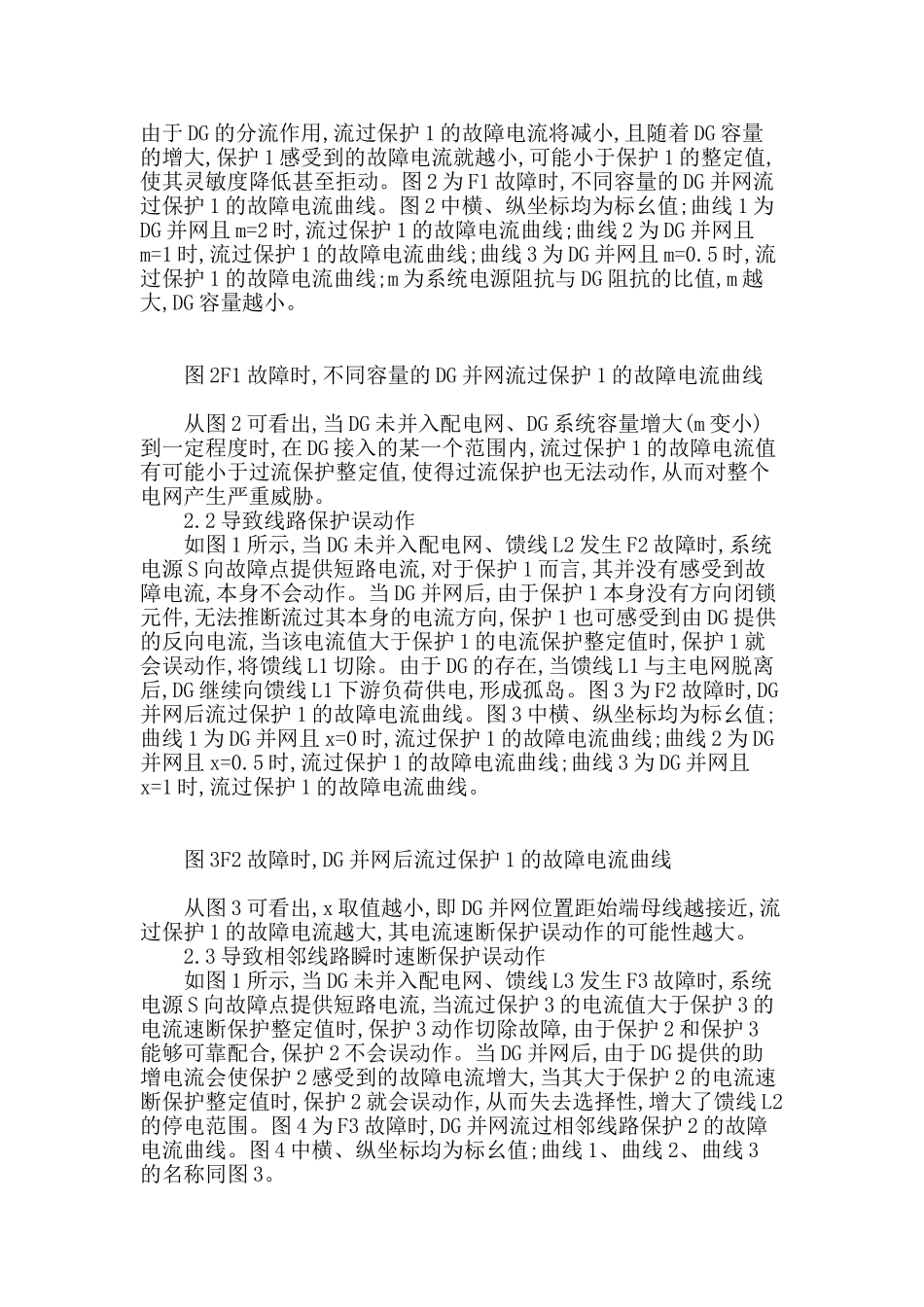

分布式电源对配电网继电保护影响的分析分布式电源对配电网继电保护影响的分析 【摘要】分布式电源(Distributed Generation，DG)，是指为满足用户的特定需求、支持现存配电网的经济运行、安装在用户现场附近的容量为数千瓦到 50 MW 的小型、与环境兼容的发电系统。本文主要对分布式电源对配电网继电保护影响相关问题进行了分析。 【关键词】分布式电源；配电网；继电保护；影响 中图分类号： U665 文献标识码： A 文章编号： 引言 分布式电源并入电网后将给配电网带来一系列影响,分布式电源对配电网产生的影响与配电网和分布式电源的运行情况相关。配电网的特点是呈放射形结构并由单电源供电,配电网的继电保护是以此为基础设计的。当分布式电源接入配电网后,配电网的结构将发生改变.当配电网发生故障时,除了系统向故障点提供故障电流外,分布式电源也将对故障点提供故障电流,改变了配电网的节点短路水平.因而影响配电网继电保护装置的正常运行。 1 传统的配电网保护配置 由于大多数配电网潮流是单向流动且 80%~90%的故障为瞬时故障,所以传统的配电网馈线保护采纳三段式电流保护,即电流速断保护、限时电流速断保护和过流保护。其中电流速断保护按躲过线路末端发生三相短路时流过保护的最大短路电流整定,无法保护线路全长;限时电流速断保护按本线路末端故障时具有一定的灵敏度并与相邻线路的瞬时速断保护配合的原则整定,能够保护线路全长;过流保护按躲过线路最大负荷电流,并能够与相邻线路过流保护相配合的方法整定,不仅可保护本线路全长,也可作为相邻线路的后备保护。对于不存在与相邻线路配合的终端馈线,为简化保护配置,一般采纳电流速断保护和过流保护相结合的两段式保护方式,其中电流速断保护按线路末端发生故障有灵敏度的方法整定,可保护线路全长。 2DG 对传统的配电网电流保护的影响 10 kV 含 DG 的配电网线路如图 1 所示。 图 1 10kV 含 DG 的配电网线路 当 DG 并网后,由于 DG 容量较小,不会对配电网造成过大影响。但假如配电网线路发生故障,短路电流的大小、流向以及分布情况都会受到 DG 系统的影响,主要表现在以下几个方面。 2.1 导致本线路保护的灵敏度降低甚至拒动 如图 1 所示,当 DG 未并入配电网、馈线 L1 发生 F1 故障时,系统电源 S 向故障点提供短路电流,当流过保护 1 的短路电流大于保护 1的整定值时,保护 1 将动作切除故障。当 DG 从终端馈线 L1 距离始端馈线 x 处并...
