2026年中考物理复习----电路图和实物图的相互转化

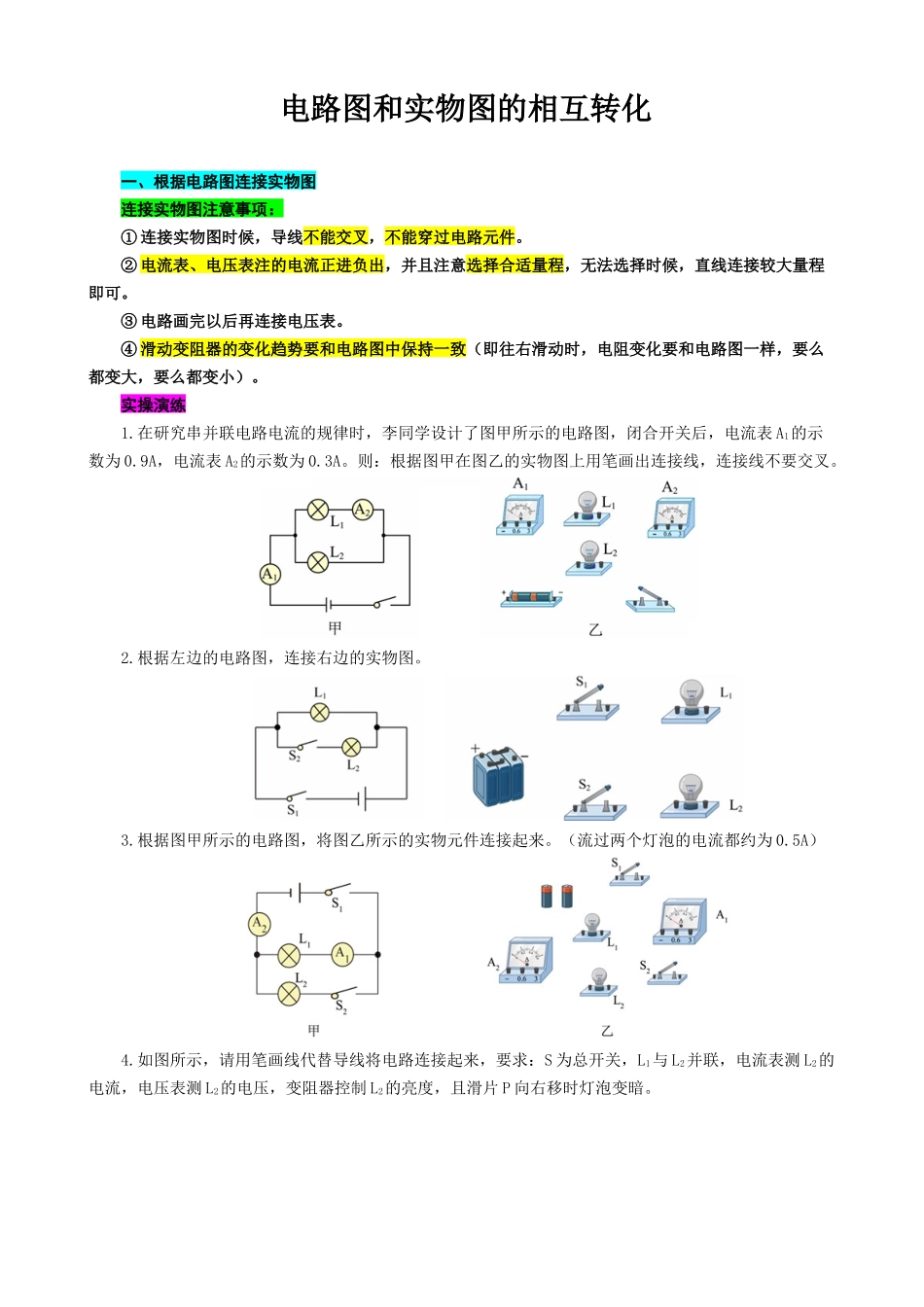

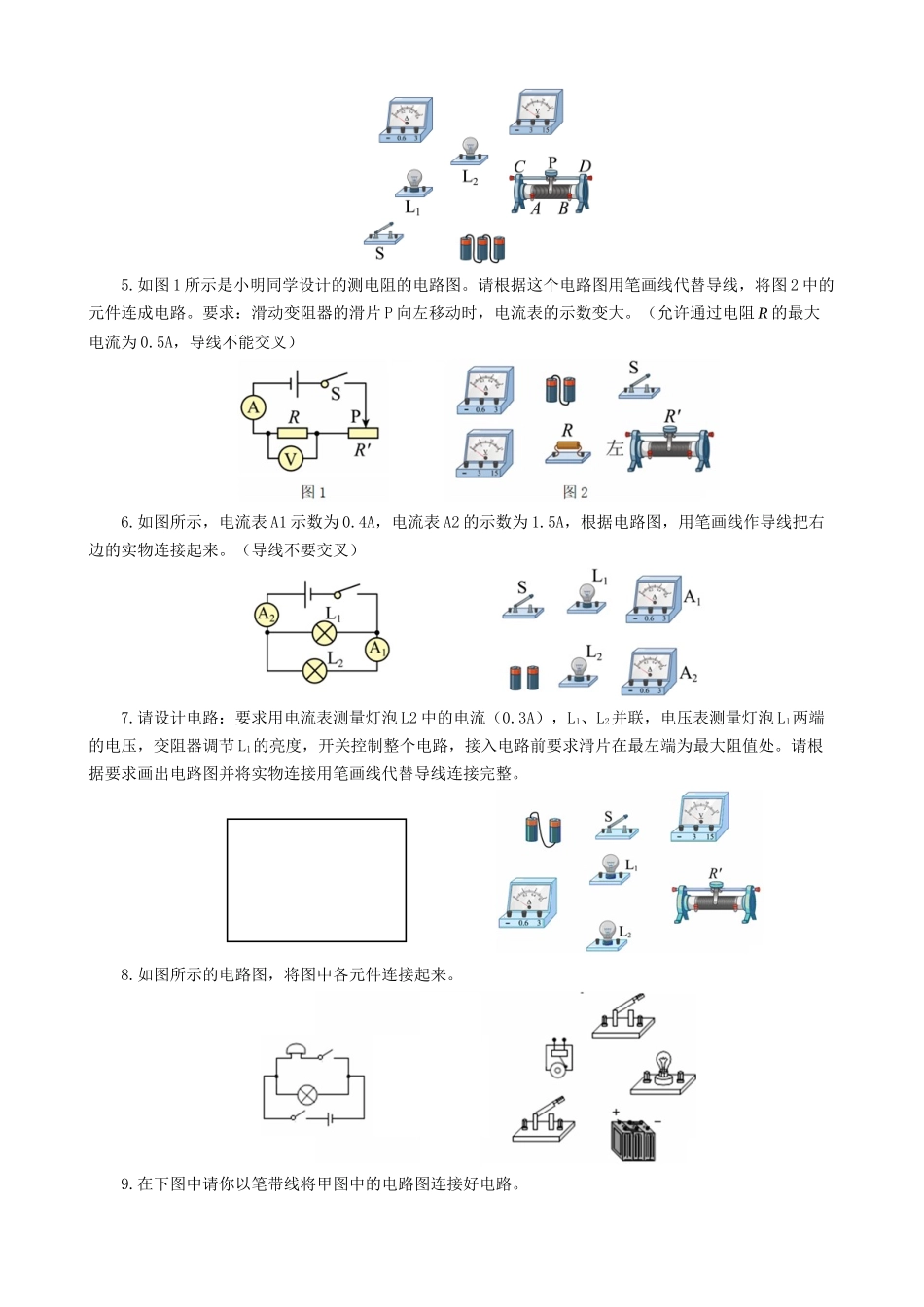

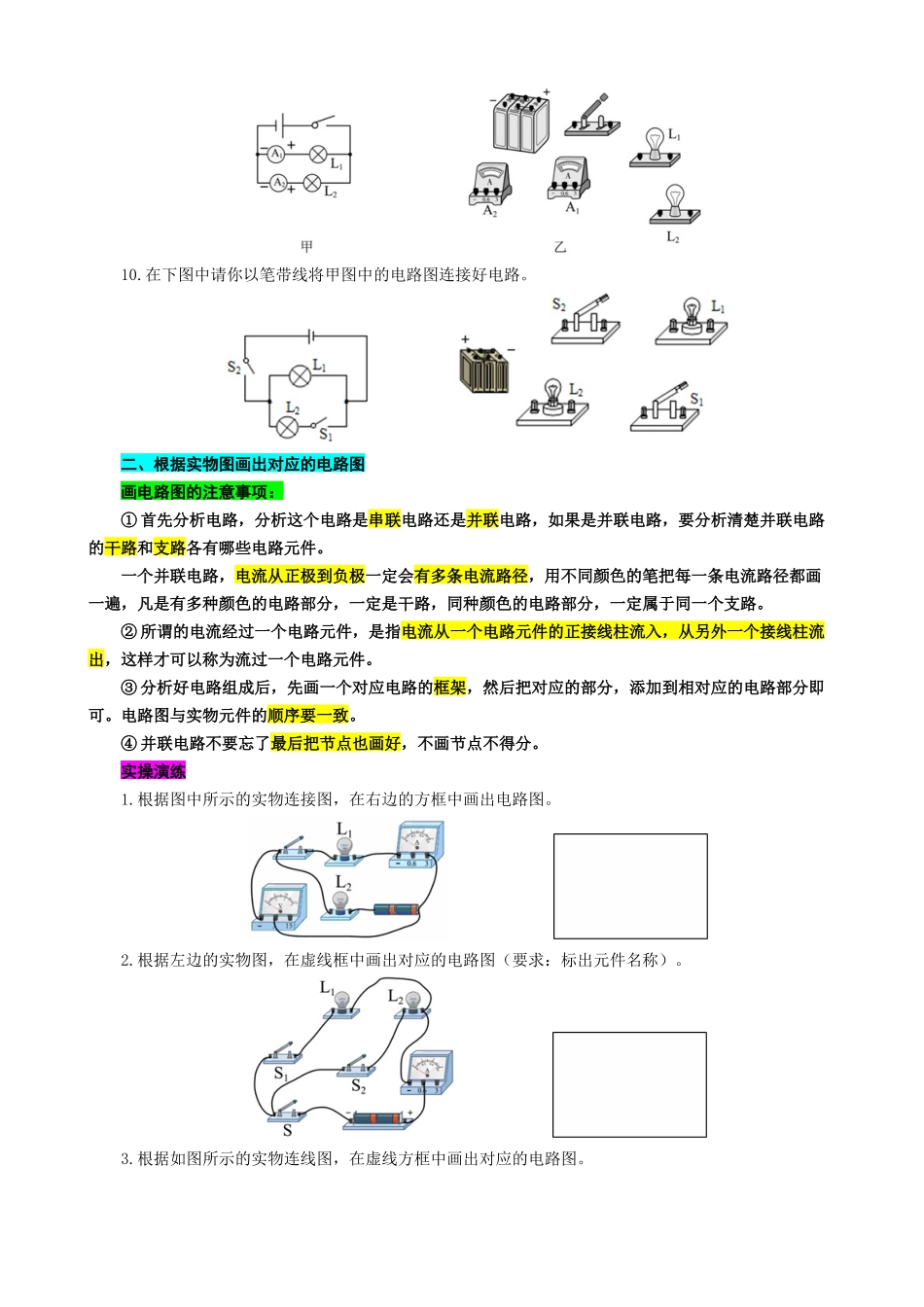

电路图和实物图的相互转化一、根据电路图连接实物图连接实物图注意事项：① 连接实物图时候，导线不能交叉，不能穿过电路元件。② 电流表、电压表注的电流正进负出，并且注意选择合适量程，无法选择时候，直线连接较大量程即可。③ 电路画完以后再连接电压表。④ 滑动变阻器的变化趋势要和电路图中保持一致（即往右滑动时，电阻变化要和电路图一样，要么都变大，要么都变小）。实操演练1.在研究串并联电路电流的规律时，李同学设计了图甲所示的电路图，闭合开关后，电流表 A1的示数为 0.9A，电流表 A2的示数为 0.3A。则：根据图甲在图乙的实物图上用笔画出连接线，连接线不要交叉。2.根据左边的电路图，连接右边的实物图。 3.根据图甲所示的电路图，将图乙所示的实物元件连接起来。（流过两个灯泡的电流都约为 0.5A） 4.如图所示，请用笔画线代替导线将电路连接起来，要求：S 为总开关，L1与 L2并联，电流表测 L2的电流，电压表测 L2的电压，变阻器控制 L2的亮度，且滑片 P 向右移时灯泡变暗。5.如图 1 所示是小明同学设计的测电阻的电路图。请根据这个电路图用笔画线代替导线，将图 2 中的元件连成电路。要求：滑动变阻器的滑片 P 向左移动时，电流表的示数变大。（允许通过电阻 R 的最大电流为 0.5A，导线不能交叉）6.如图所示，电流表 A1 示数为 0.4A，电流表 A2 的示数为 1.5A，根据电路图，用笔画线作导线把右边的实物连接起来。（导线不要交叉）7.请设计电路：要求用电流表测量灯泡 L2 中的电流（0.3A），L1、L2并联，电压表测量灯泡 L1两端的电压，变阻器调节 L1的亮度，开关控制整个电路，接入电路前要求滑片在最左端为最大阻值处。请根据要求画出电路图并将实物连接用笔画线代替导线连接完整。 8.如图所示的电路图，将图中各元件连接起来。9.在下图中请你以笔带线将甲图中的电路图连接好电路。10.在下图中请你以笔带线将甲图中的电路图连接好电路。二、根据实物图画出对应的电路图画电路图的注意事项：① 首先分析电路，分析这个电路是串联电路还是并联电路，如果是并联电路，要分析清楚并联电路的干路和支路各有哪些电路元件。一个并联电路，电流从正极到负极一定会有多条电流路径，用不同颜色的笔把每一条电流路径都画一遍，凡是有多种颜色的电路部分，一定是干路，同种颜色的电路部分，一定属于同一个支路。② 所谓的电流经过一个电路元件，是指电流从一个电路元件的正接线柱流入，从另外一个...
