2026年中考物理复习-----如何判断电压表测量对象——去源法VIP专享

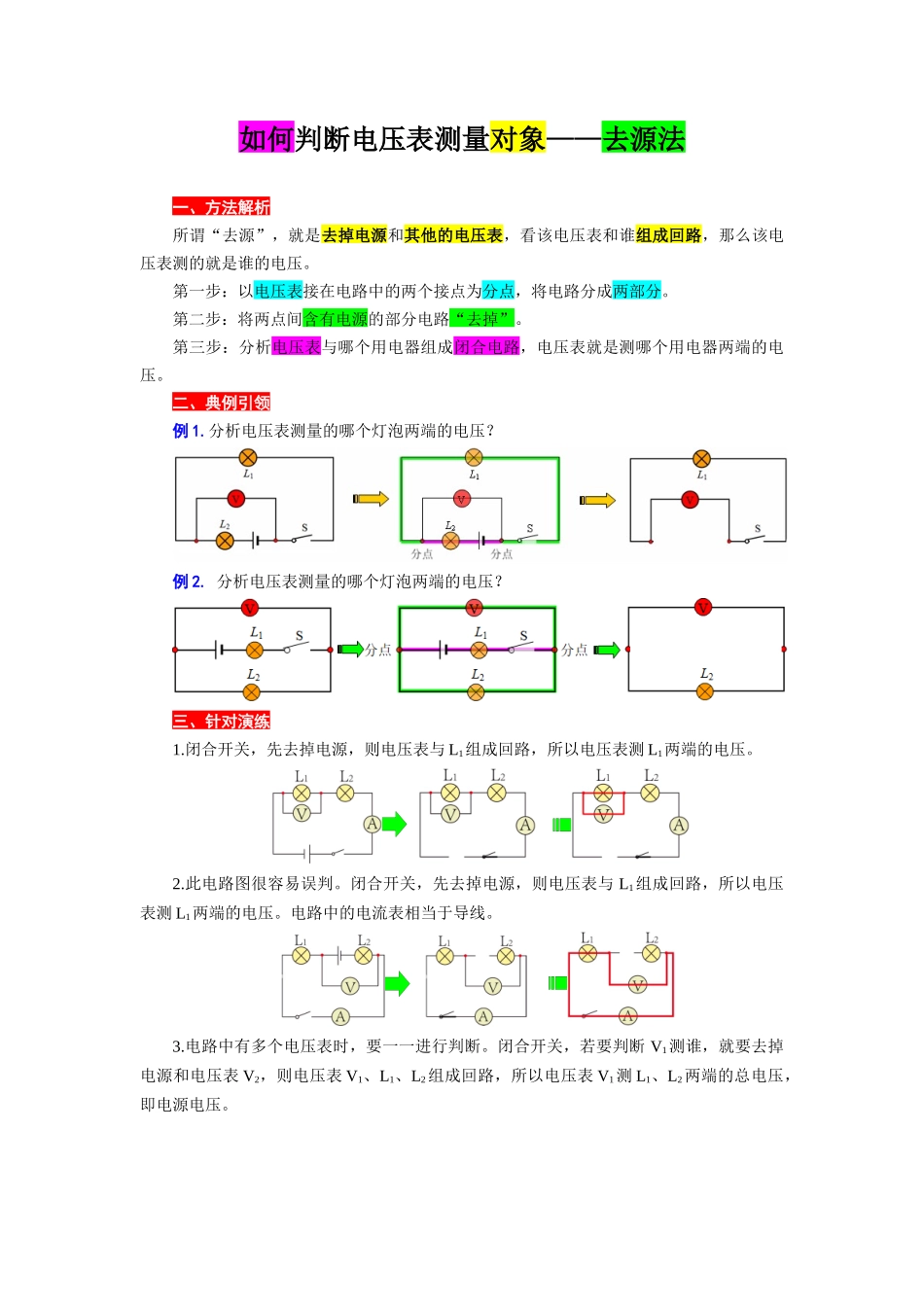

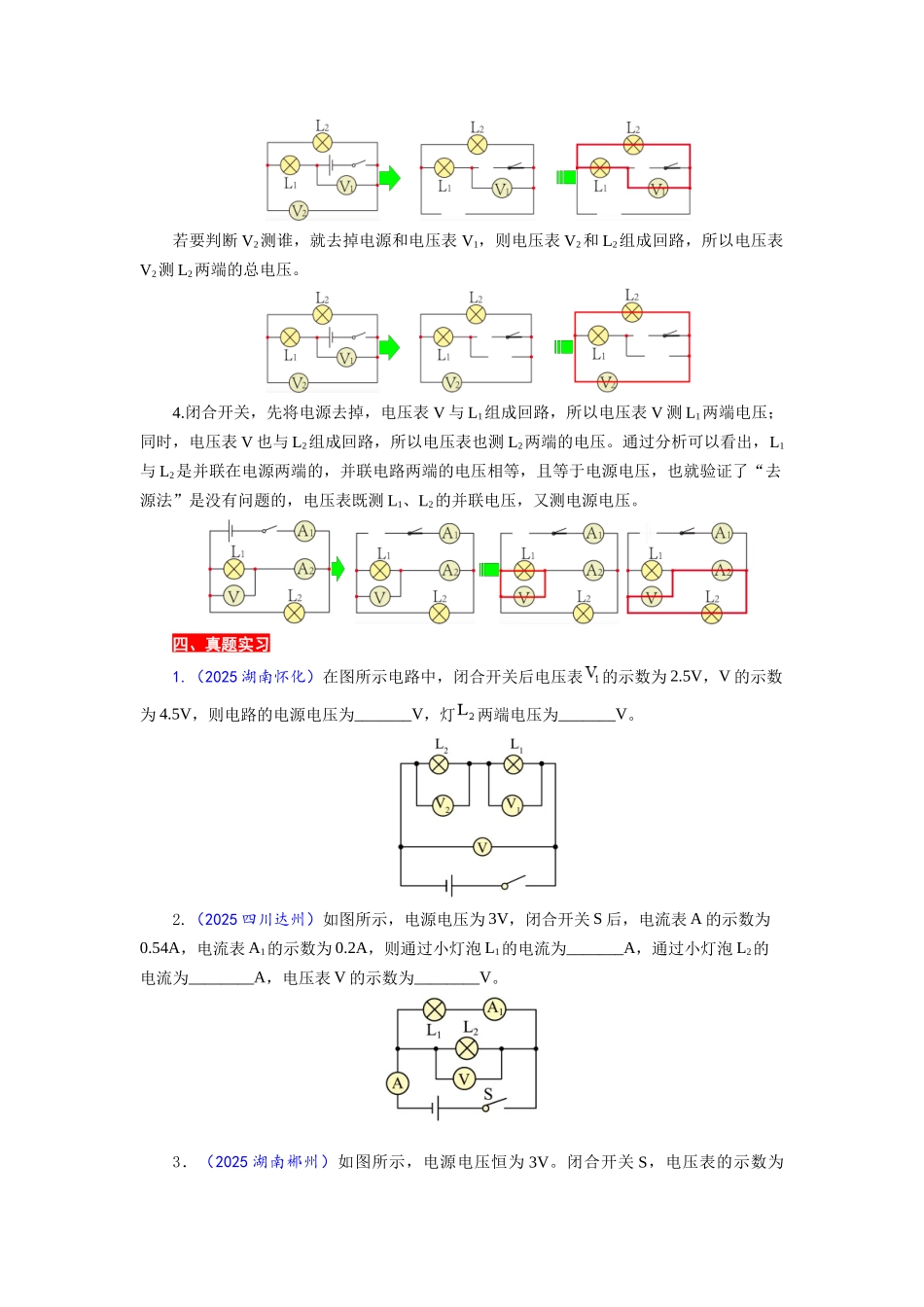

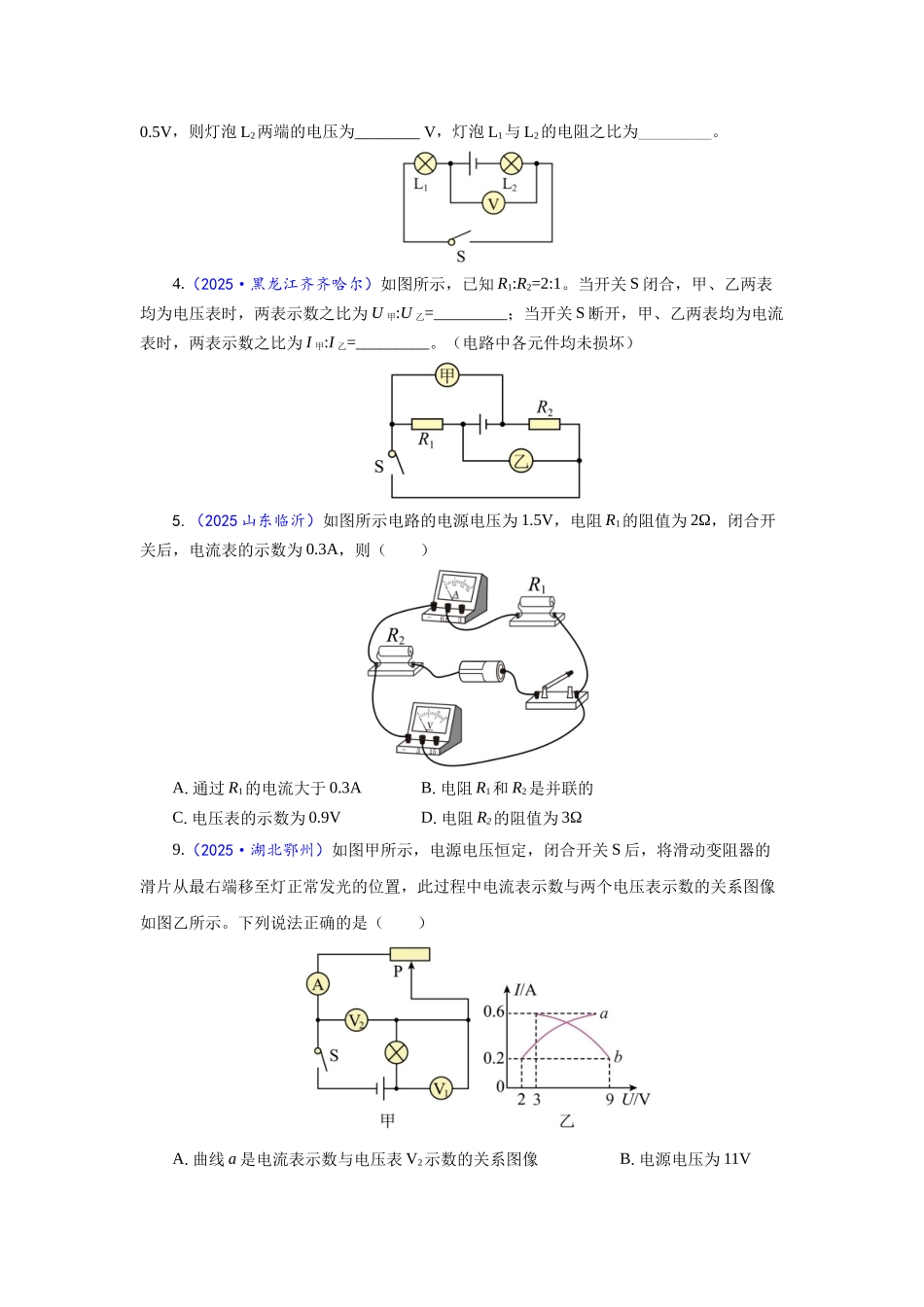

如何判断电压表测量对象——去源法一、方法解析所谓“去源”，就是去掉电源和其他的电压表，看该电压表和谁组成回路，那么该电压表测的就是谁的电压。第一步：以电压表接在电路中的两个接点为分点，将电路分成两部分。第二步：将两点间含有电源的部分电路“去掉”。第三步：分析电压表与哪个用电器组成闭合电路，电压表就是测哪个用电器两端的电压。二、典例引领例 1.分析电压表测量的哪个灯泡两端的电压？例 2. 分析电压表测量的哪个灯泡两端的电压？三、针对演练1.闭合开关，先去掉电源，则电压表与 L1组成回路，所以电压表测 L1两端的电压。 2.此电路图很容易误判。闭合开关，先去掉电源，则电压表与 L1组成回路，所以电压表测 L1两端的电压。电路中的电流表相当于导线。 3.电路中有多个电压表时，要一一进行判断。闭合开关，若要判断 V1测谁，就要去掉电源和电压表 V2，则电压表 V1、L1、L2组成回路，所以电压表 V1测 L1、L2两端的总电压，即电源电压。 若要判断 V2测谁，就去掉电源和电压表 V1，则电压表 V2和 L2组成回路，所以电压表V2测 L2两端的总电压。 4.闭合开关，先将电源去掉，电压表 V 与 L1组成回路，所以电压表 V 测 L1两端电压；同时，电压表 V 也与 L2组成回路，所以电压表也测 L2两端的电压。通过分析可以看出，L1与 L2是并联在电源两端的，并联电路两端的电压相等，且等于电源电压，也就验证了“去源法”是没有问题的，电压表既测 L1、L2的并联电压，又测电源电压。 四、真题实习1.（2025 湖南怀化）在图所示电路中，闭合开关后电压表的示数为 2.5V，V 的示数为 4.5V，则电路的电源电压为_______V，灯两端电压为_______V。 2.（2025 四川达州）如图所示，电源电压为 3V，闭合开关 S 后，电流表 A 的示数为0.54A，电流表 A1的示数为 0.2A，则通过小灯泡 L1的电流为_______A，通过小灯泡 L2的电流为________A，电压表 V 的示数为________V。 3．（2025 湖南郴州）如图所示，电源电压恒为 3V。闭合开关 S，电压表的示数为0.5V，则灯泡 L2两端的电压为________ V，灯泡 L1与 L2的电阻之比为_________。4.（2025·黑龙江齐齐哈尔）如图所示，已知 R1:R2=2:1。当开关 S 闭合，甲、乙两表均为电压表时，两表示数之比为 U 甲:U 乙=_________；当开关 S 断开，甲、乙两表均为电流表时，两表示数之比为 I 甲:I 乙=_________。（电路中各元件均未损坏）5.（2025 ...
