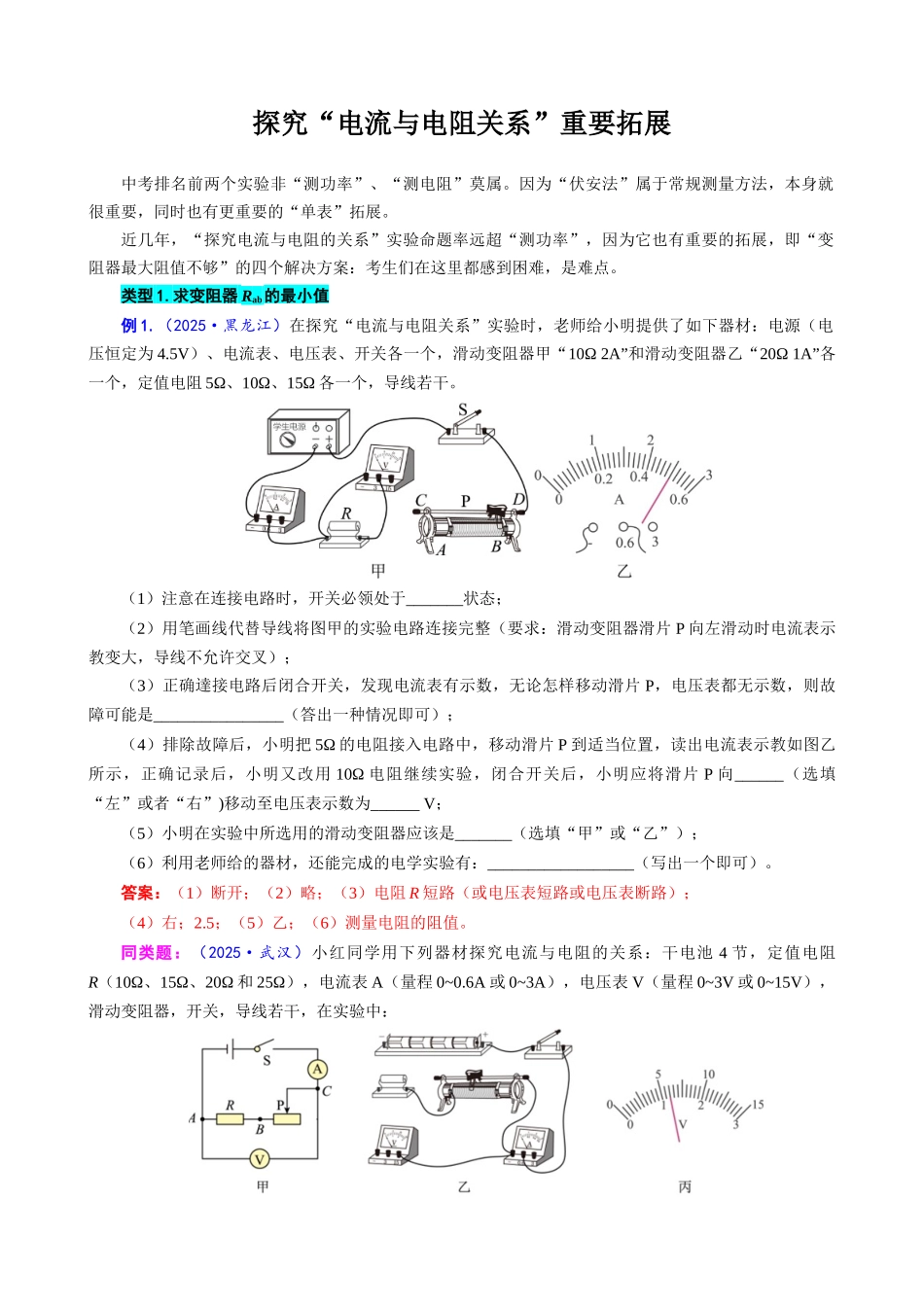

探究“电流与电阻关系”重要拓展中考排名前两个实验非“测功率”、“测电阻”莫属。因为“伏安法”属于常规测量方法，本身就很重要，同时也有更重要的“单表”拓展。近几年，“探究电流与电阻的关系”实验命题率远超“测功率”，因为它也有重要的拓展，即“变阻器最大阻值不够”的四个解决方案：考生们在这里都感到困难，是难点。类型 1.求变阻器 Rab的最小值例 1.（2025·黑龙江）在探究“电流与电阻关系”实验时，老师给小明提供了如下器材：电源（电压恒定为 4.5V）、电流表、电压表、开关各一个，滑动变阻器甲“10Ω 2A”和滑动变阻器乙“20Ω 1A”各一个，定值电阻 5Ω、10Ω、15Ω 各一个，导线若干。（1）注意在连接电路时，开关必领处于_______状态；（2）用笔画线代替导线将图甲的实验电路连接完整（要求：滑动变阻器滑片 P 向左滑动时电流表示教变大，导线不允许交叉）；（3）正确達接电路后闭合开关，发现电流表有示数，无论怎样移动滑片 P，电压表都无示数，则故障可能是________________（答出一种情况即可）；（4）排除故障后，小明把 5Ω 的电阻接入电路中，移动滑片 P 到适当位置，读出电流表示教如图乙所示，正确记录后，小明又改用 10Ω 电阻继续实验，闭合开关后，小明应将滑片 P 向______（选填“左”或者“右”)移动至电压表示数为______ V；（5）小明在实验中所选用的滑动变阻器应该是_______（选填“甲”或“乙”）；（6）利用老师给的器材，还能完成的电学实验有：__________________（写出一个即可）。答案：（1）断开；（2）略；（3）电阻 R 短路（或电压表短路或电压表断路）；（4）右；2.5；（5）乙；（6）测量电阻的阻值。同类题：（2025·武汉）小红同学用下列器材探究电流与电阻的关系：干电池 4 节，定值电阻R（10Ω、15Ω、20Ω 和 25Ω），电流表 A（量程 0~0.6A 或 0~3A），电压表 V（量程 0~3V 或 0~15V），滑动变阻器，开关，导线若干，在实验中：（1）①如图乙所示，电压表量程为 0~15V，电流表量程为 0~0.6A，定值电阻 R=10Ω，请根据图甲在图乙中补画 2 根导线，将实物电路连接完整；② 确认电路连接无误后，闭合开关，电压表示数如图丙所示，则电源电压是________V；（2）断开开关，将电压表量程改为 0~3V，并联接在图甲中的 A、B 两点，检查电路无误后，闭合开关，向左移动滑片 P，当电流表示数为 0.24 A 时，记下电压表的示数，设此时滑动变阻器连入电...
