华中数控车床仿真快速入门

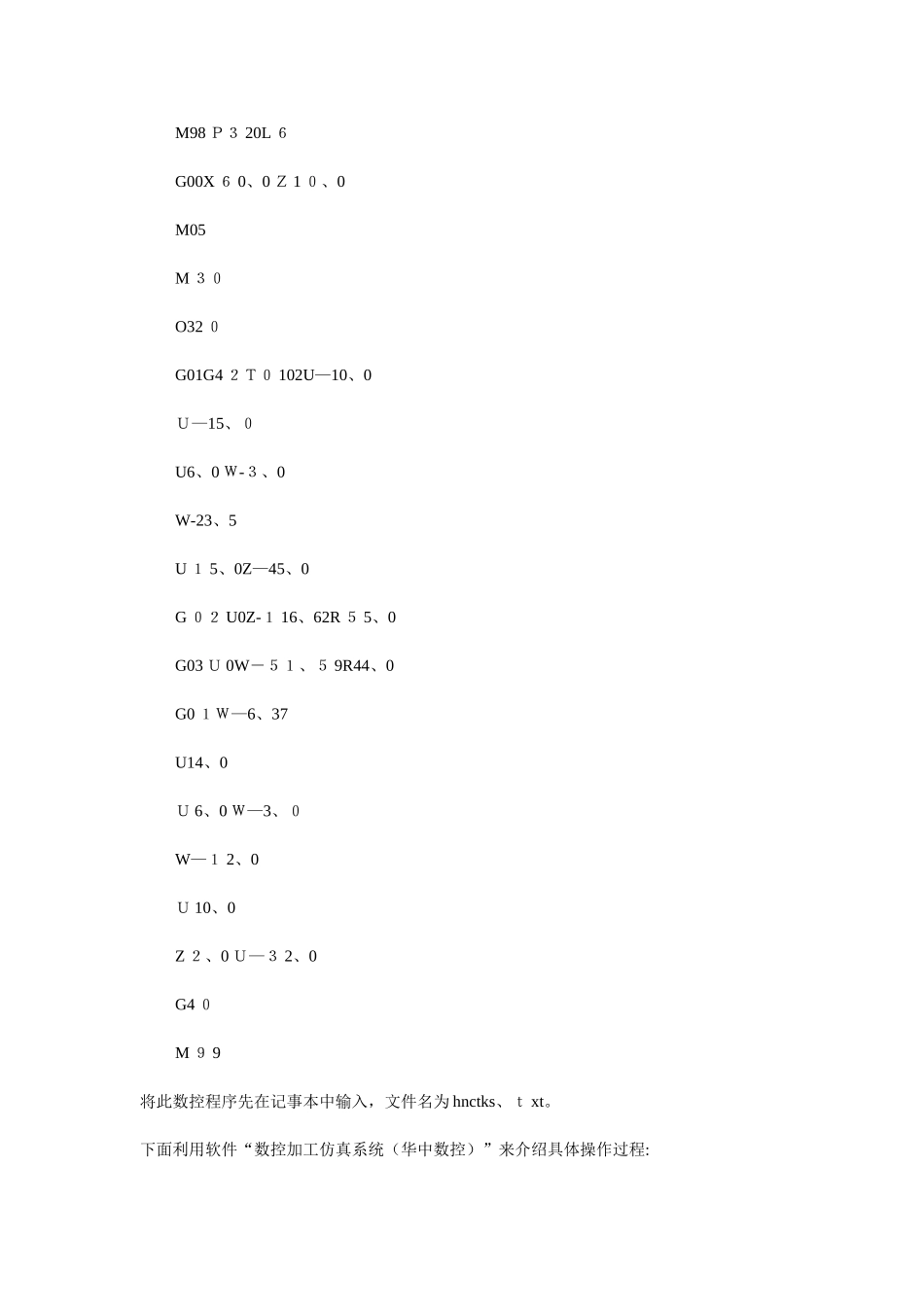

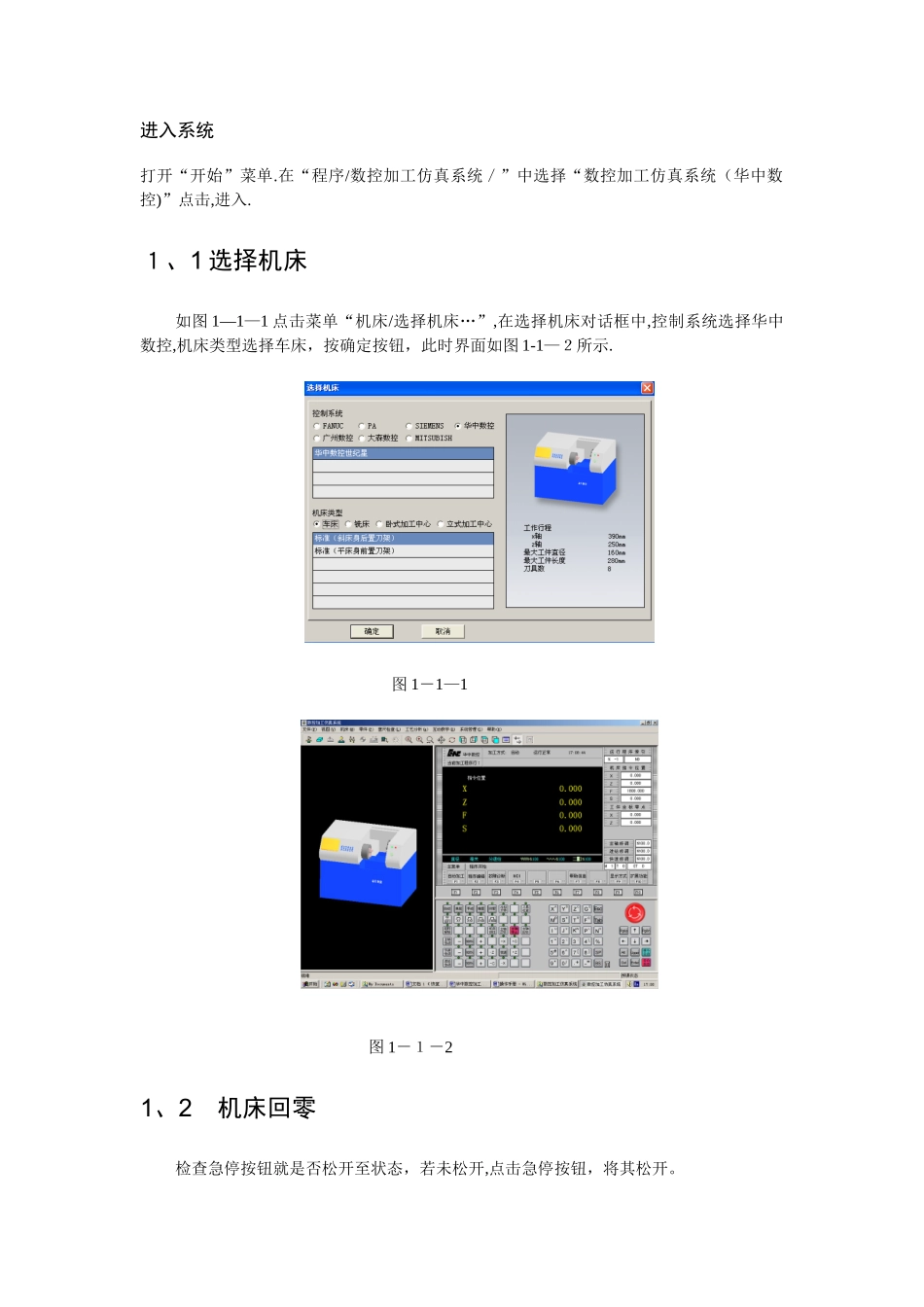

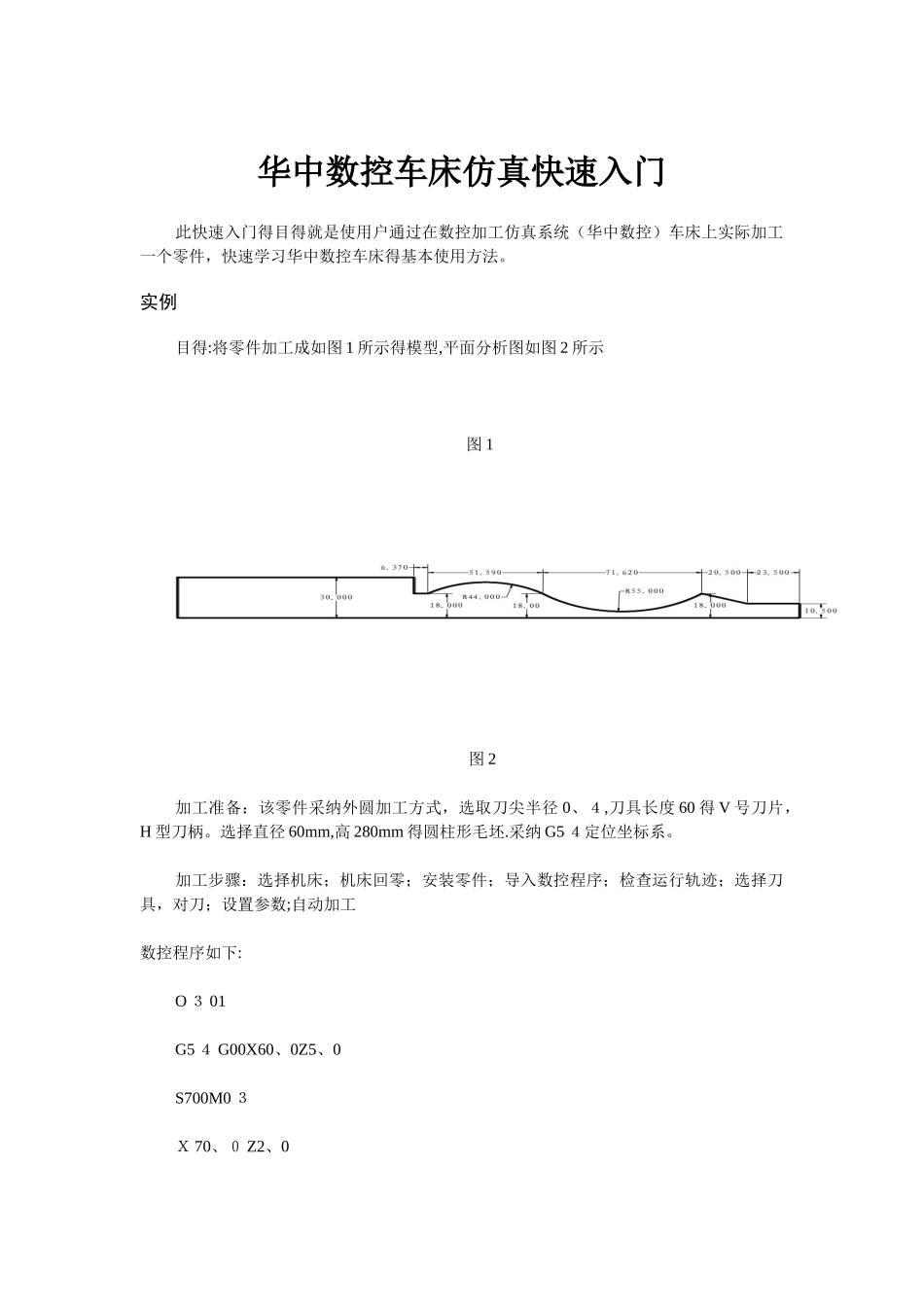

华中数控车床仿真快速入门此快速入门得目得就是使用户通过在数控加工仿真系统（华中数控）车床上实际加工一个零件，快速学习华中数控车床得基本使用方法。实例目得:将零件加工成如图 1 所示得模型,平面分析图如图 2 所示图 1图 2加工准备：该零件采纳外圆加工方式，选取刀尖半径 0、４,刀具长度 60 得 V 号刀片，H 型刀柄。选择直径 60mm,高 280mm 得圆柱形毛坯.采纳 G5 ４定位坐标系。加工步骤：选择机床；机床回零；安装零件；导入数控程序；检查运行轨迹；选择刀具，对刀；设置参数;自动加工数控程序如下: O ３ 01G5 ４ G00X60、0Z5、0S700M0 ３Ｘ 70、０ Z2、0M98 Ｐ３ 20L ６G00X ６ 0、0 Ｚ 1 ０、0M05M ３０O32 ０G01G4 ２Ｔ０ 102U—10、0Ｕ—15、０U6、0 Ｗ-３、0W-23、5U １ 5、0Z—45、0G ０２ U0Z-１ 16、62R ５ 5、0G03 Ｕ 0W－５１、５ 9R44、0G0 １Ｗ—6、37U14、0Ｕ 6、0 Ｗ—3、０W—１ 2、0Ｕ 10、0Z ２、0 Ｕ—３ 2、0G4 ０M ９ 9将此数控程序先在记事本中输入，文件名为 hnctks、ｔ xt。下面利用软件“数控加工仿真系统（华中数控）”来介绍具体操作过程:进入系统打开“开始”菜单.在“程序/数控加工仿真系统／”中选择“数控加工仿真系统（华中数控)”点击,进入.１、1 选择机床如图 1—1—1 点击菜单“机床/选择机床…”,在选择机床对话框中,控制系统选择华中数控,机床类型选择车床，按确定按钮，此时界面如图 1-1—２所示. 图 1－1—1 图 1－１－21、2 机床回零检查急停按钮就是否松开至状态，若未松开,点击急停按钮，将其松开。检查操作面板上回零指示灯就是否亮,若指示灯亮,则已进入回零模式；若指示灯不亮，则点击按钮，使指示灯变亮，转入回零模式。在回零模式下,点击控制面板上得按钮,此时 X 轴将回零, CRT 上得 X 坐标变为“0、０ 00"。同样，再点击，可以将 Z 轴回零。此时 CRT 界面如图 1-2—１所示。图 1－2—１ 回零后得 CRT 界面1、3 安装零件点击菜单“零件／定义毛坯…”,在定义毛坯对话框(如图１-３－１)中可改写零件尺寸为直径 60 ｍ m，高２ 80mm,名字为缺省值“毛坯 1”，按确定按钮。点击菜单“零件/放置零件…”,在选择零件对话框（如图１—3－2）中，选取类型为“选择毛坯",选取名称为“毛坯 1”得零件,并按确定按钮,界面上出现控制零件移动得面板,可以用其移动零件，此时点击面板上得退出按钮，关闭该...
