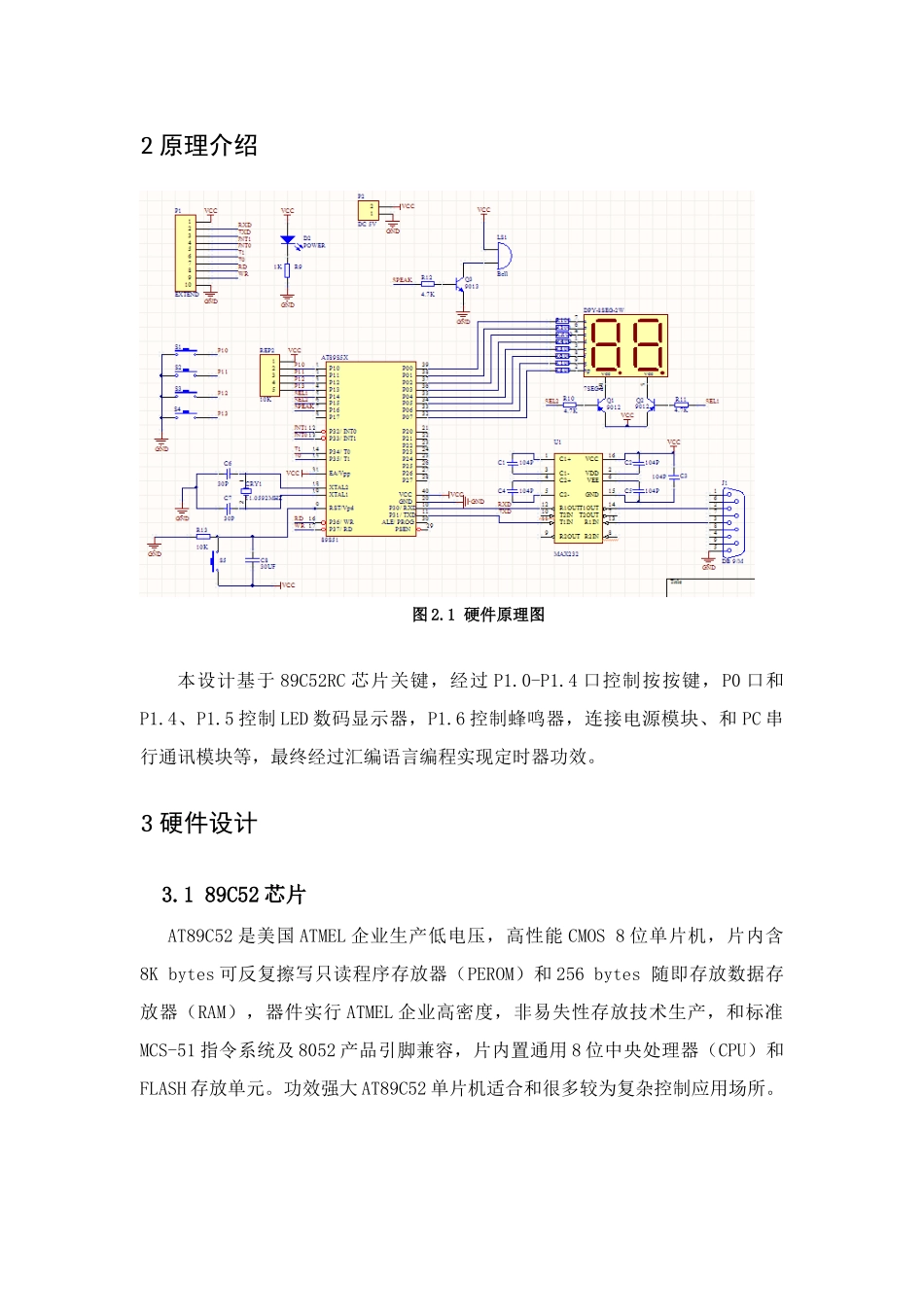

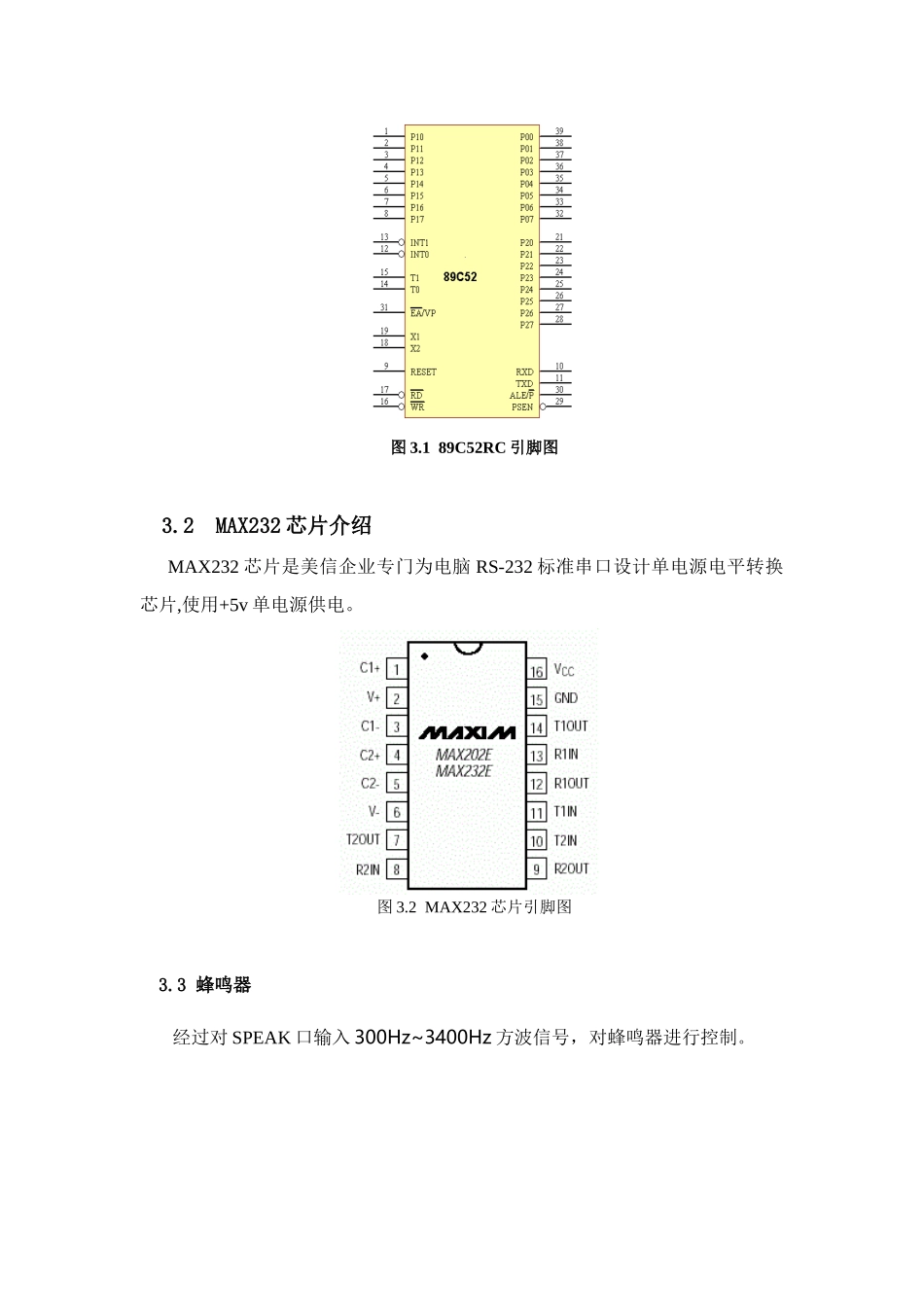

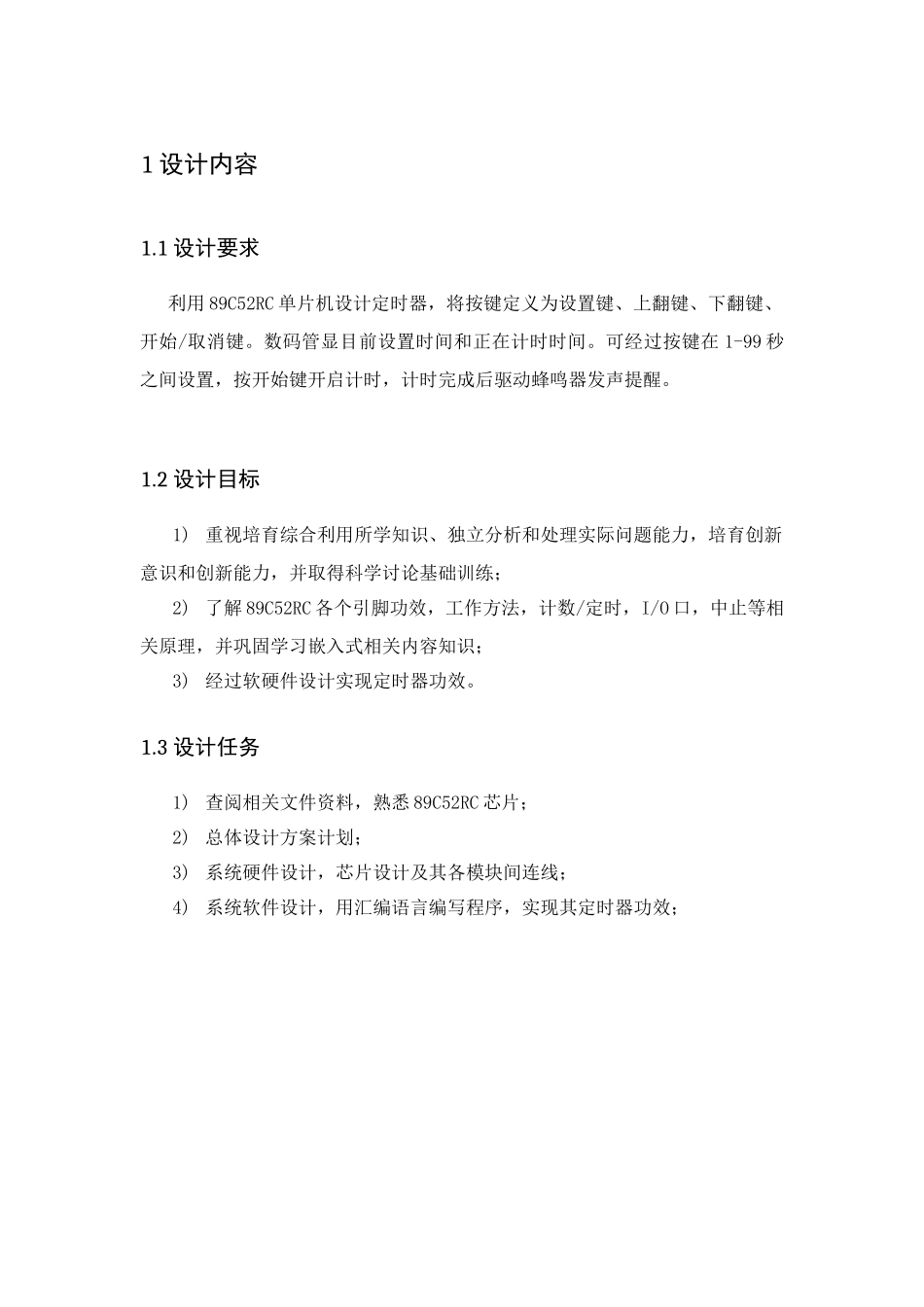

1 设计内容1.1 设计要求利用 89C52RC 单片机设计定时器，将按键定义为设置键、上翻键、下翻键、开始/取消键。数码管显目前设置时间和正在计时时间。可经过按键在 1-99 秒之间设置，按开始键开启计时，计时完成后驱动蜂鸣器发声提醒。1.2 设计目标1) 重视培育综合利用所学知识、独立分析和处理实际问题能力，培育创新 意识和创新能力，并取得科学讨论基础训练；2) 了解 89C52RC 各个引脚功效，工作方法，计数/定时，I/O 口，中止等相关原理，并巩固学习嵌入式相关内容知识；3) 经过软硬件设计实现定时器功效。1.3 设计任务1) 查阅相关文件资料，熟悉 89C52RC 芯片；2) 总体设计方案计划；3) 系统硬件设计，芯片设计及其各模块间连线；4) 系统软件设计，用汇编语言编写程序，实现其定时器功效；2 原理介绍图 2.1 硬件原理图本设计基于 89C52RC 芯片关键，经过 P1.0-P1.4 口控制按按键，P0 口和P1.4、P1.5 控制 LED 数码显示器，P1.6 控制蜂鸣器，连接电源模块、和 PC 串行通讯模块等，最终经过汇编语言编程实现定时器功效。3 硬件设计3.1 89C52 芯片AT89C52 是美国 ATMEL 企业生产低电压，高性能 CMOS 8 位单片机，片内含8K bytes 可反复擦写只读程序存放器（PEROM）和 256 bytes 随即存放数据存放器（RAM），器件实行 ATMEL 企业高密度，非易失性存放技术生产，和标准MCS-51 指令系统及 8052 产品引脚兼容，片内置通用 8 位中央处理器（CPU）和FLASH 存放单元。功效强大 AT89C52 单片机适合和很多较为复杂控制应用场所。图 3.1 89C52RC 引脚图3.2 MAX232 芯片介绍MAX232 芯片是美信企业专门为电脑 RS-232 标准串口设计单电源电平转换芯片,使用+5v 单电源供电。图 3.2 MAX232 芯片引脚图3.3 蜂鸣器经过对 SPEAK 口输入 300Hz~3400Hz 方波信号，对蜂鸣器进行控制。图 3.3 蜂鸣器3.4 晶振电路选择石英晶体振荡器，此电路在加电大约延迟 10ms 后振荡器起振，在XATL2 引脚产生幅度为 3V 左右正弦波时钟信号，其振荡频率关键有石英晶振频率决定。在电路中两个电容 C1，C2 作用有两个：一是帮助振荡器起振；二是对振荡器频率进行微调。图 3.4 晶振电路3.5 LED 数码管电路介绍发光二极管 LED 是一个通电后能发光半导体器件，其导电性质和一般二极管类似。LED 数码显示器就是由发光二极管组合而成 1 种新型显示器件。在单片机系统中应用很普遍。经过对 SEL...
