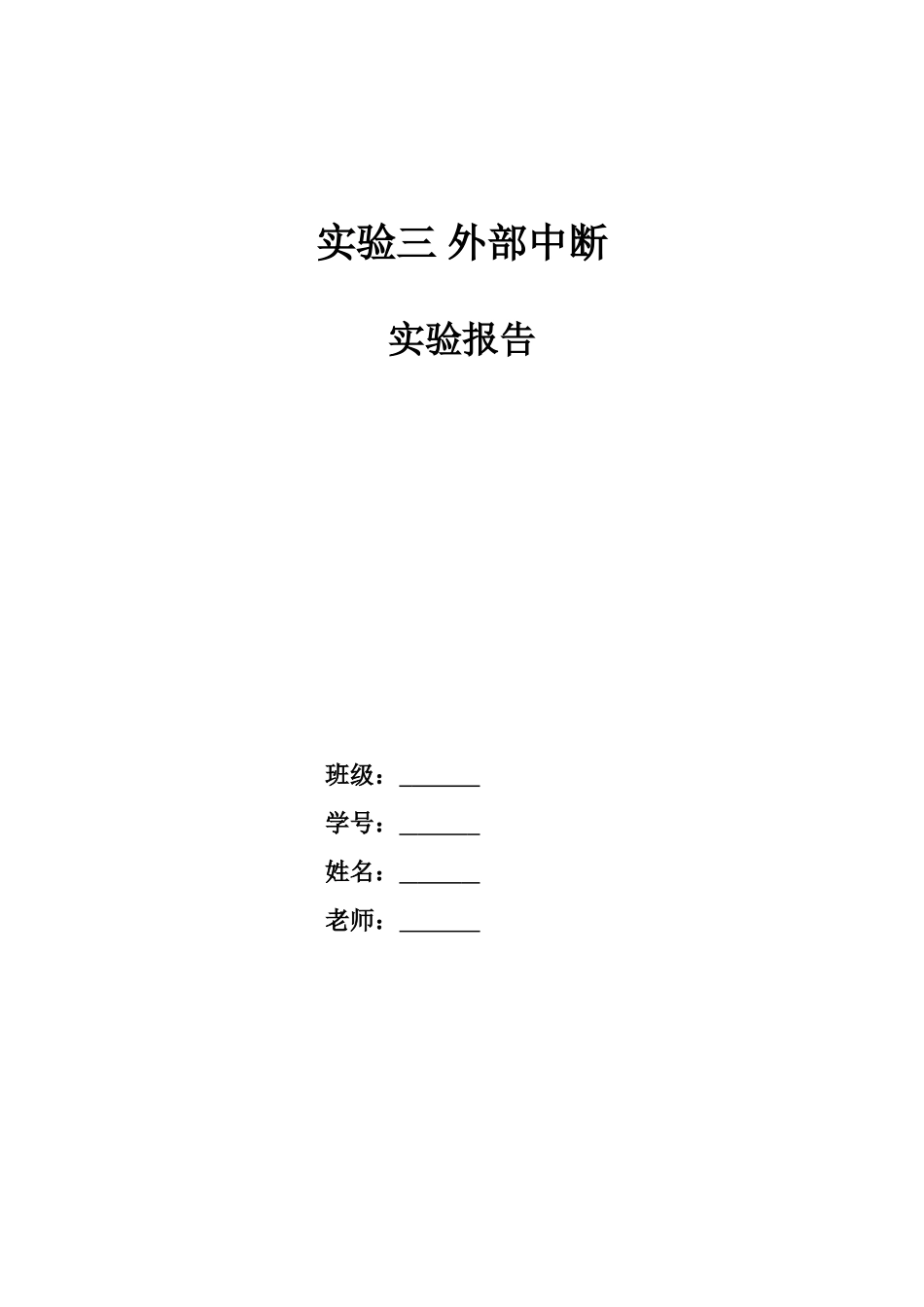

单片机外部中断实验报告

实验三 外部中断实验报告班级： 学号： 姓名： 老师： 一、实验目的1、掌握单片机外部中断的原理及过程。2、掌握单片机外部中断程序的设计方法。3、掌握单片机外部中断时中断方式的选择方法。二、实验内容如下图所示，P3.2 设为输入， P2 设为输出位，连有 8 个发光二极管 D1~D8。每当发生外部中断时,发光二极管以向下流水灯的方式点亮。分别选择边沿触发外部中断放是和电平触发外部中断方式两种。 三、编程提示1、P3 口是 8 位准双向口，具有双重功能：第一功能和 P1 口一样，作为输入输出口，也有字节操作和位操作两种方式，每一位可分别定义为输入或输出；第二功能定义如下 ：P3.0 RXD 串行输入口P3.1 TXD 串行输出口P3.2 INT0 外部中断 0 请求输入线P3.3 INT1 外部中断 1 请求输入线P3.4 T0 定时器/计数器 T0 外部计数器脉冲输入线P3.5 T1 定时器/计数器 T1 外部计数器脉冲输入线P3.6 WR 外部数据存贮器写脉冲输出线P3.7 RD 外部数据存贮器读脉冲输出线2、各中断服务程序入口地址：外部中断 0 03H定时器/计数器 T1 溢出中断 0BH外部中断 1 13H 定时器/计数器 1BH串行口中断 23H3、外部中断的产生条件中断允许寄存器 IE： EAESET1EX1ET0EX0（1）外部中断源允许中断（中断 0：EX0=1；中断 1：EX1=1）。（2）CPU 开中断（EA=1）。（3）外部中断方式 CPU 发出中断申请。4、外部中断方式的选择控制 TCON：TF1TR1TF0TR0IE1IT1IE0IT0IT0 是选择文字则外部中断 0 请求（INT0）边沿触发方式或电平触发方式的控制位。前一方式 IT0=1，后一方式 IT0=0。IT1 是选择外部中断 1 请求（INT1）为边沿触发方式或电平触发方式的控制位。前一方式IT1=1，后一方式 IT1=0。当 8031 复位后，TCON 被清 0。5、外部中断电路负脉冲作为中断请求信号时，为了保证中断的唯一性，必须加上消除开关抖动的电路或者去抖动延时程序，保证每次只产生单脉冲，构成边沿触发方式外部中断电路。边沿触发的最大优点在于不会丢失中断。只要中断请求负跳变的宽度大于 1 个机器周期，单片机就能够采样到中断请求信号，单片机将采样到的信号琐存到中断请求标志寄存器中，硬件自动置 IE0 为 1，即使单片机临时不响应，这个标志也不会丢失，只有在外部中断响应之后，硬件才将 IE0 清除。低电平触发的外部中断与边沿触发的外部中断，其中断过程基本相似。唯一不同在于中断请求信号的保持与撤消。在边沿触发...
