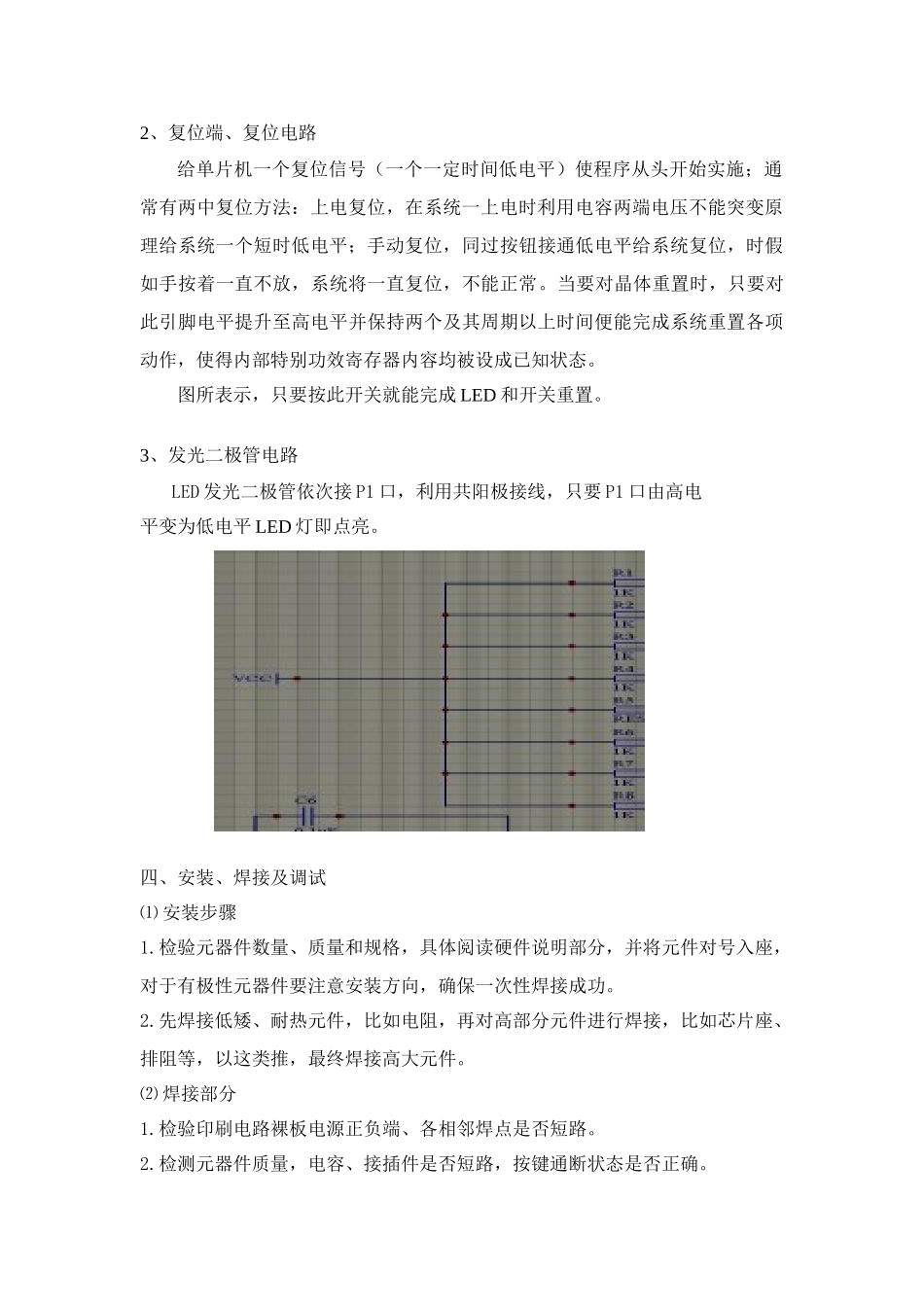

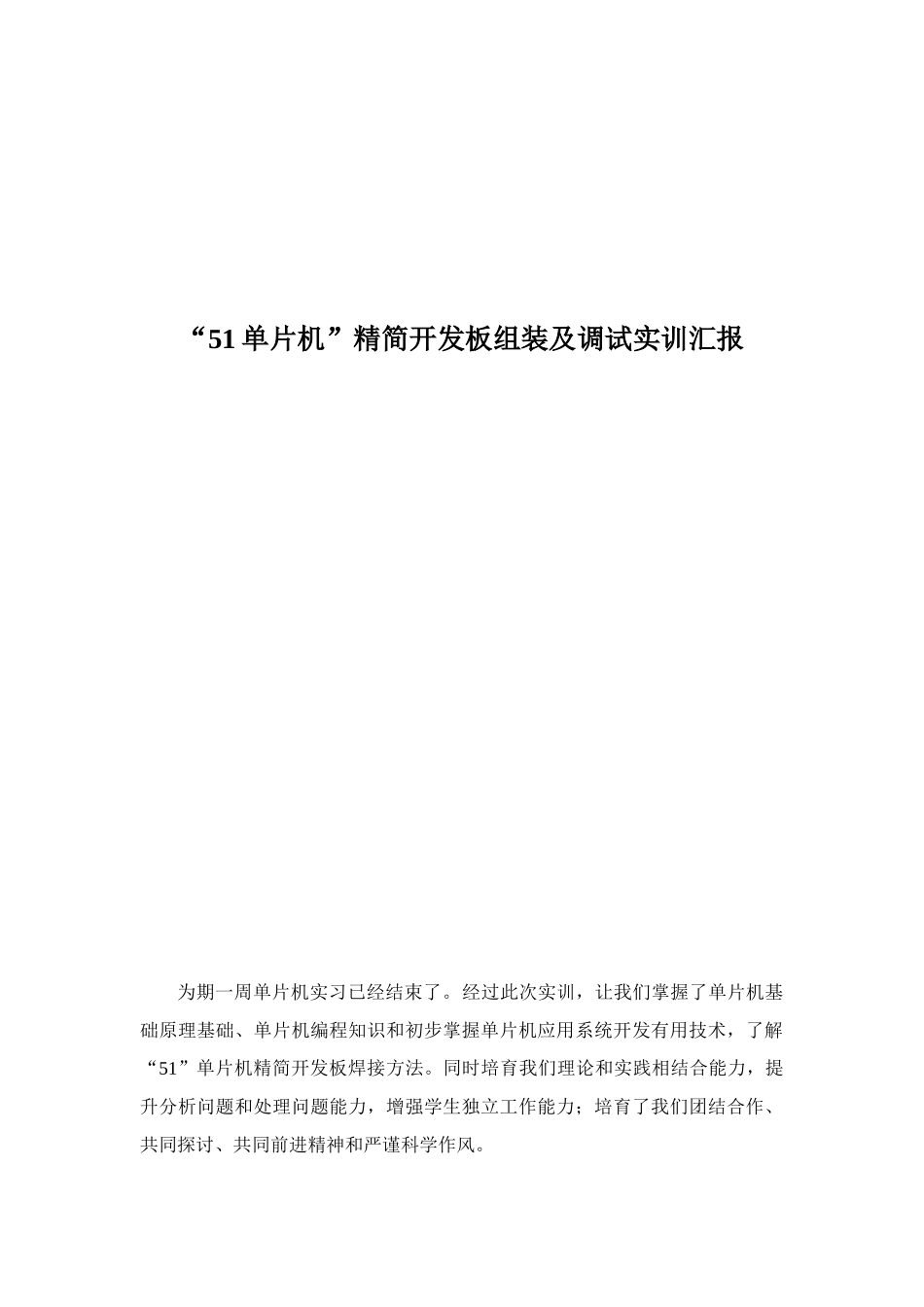

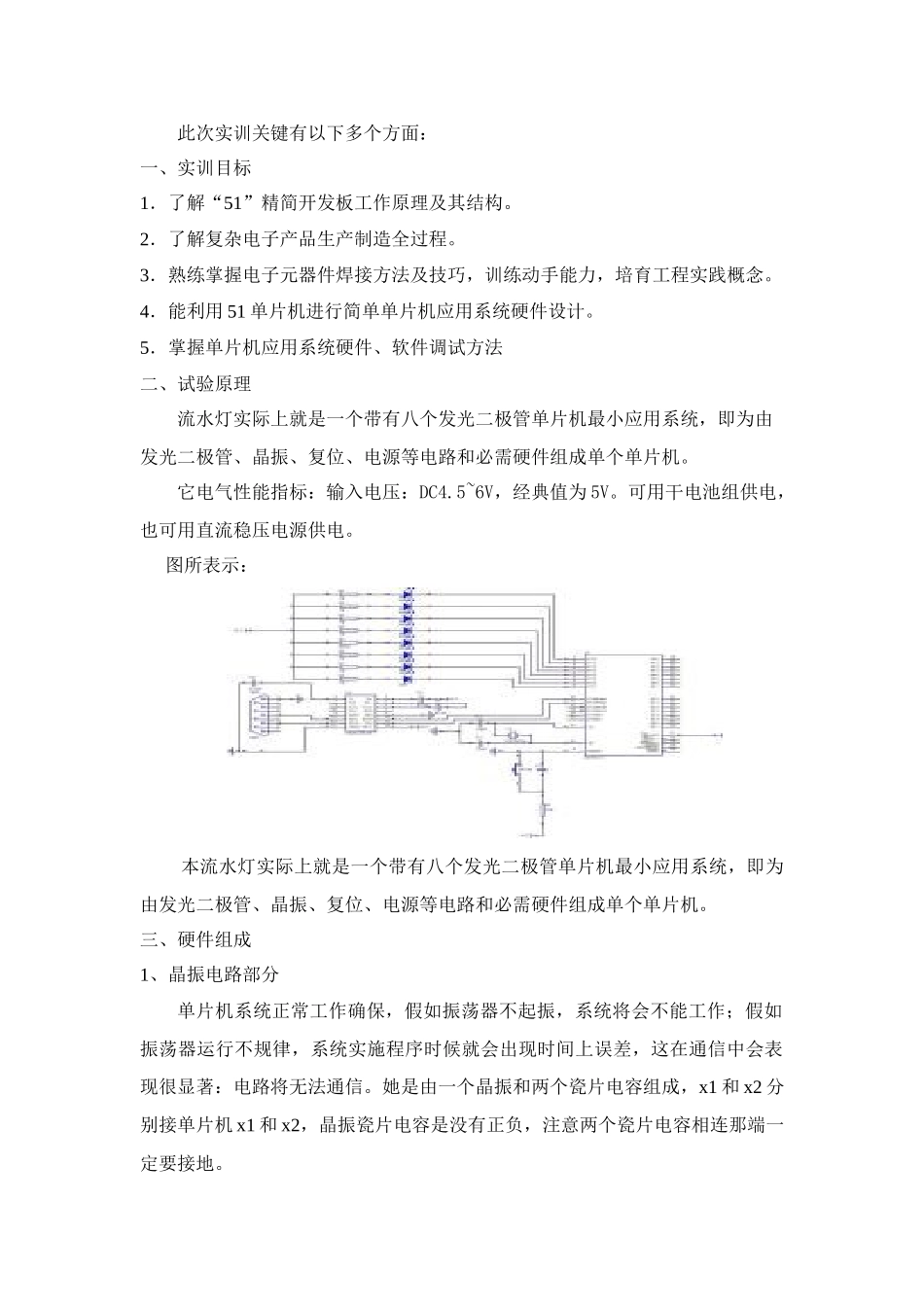

“51 单片机”精简开发板组装及调试实训汇报 为期一周单片机实习已经结束了。经过此次实训，让我们掌握了单片机基础原理基础、单片机编程知识和初步掌握单片机应用系统开发有用技术，了解“51”单片机精简开发板焊接方法。同时培育我们理论和实践相结合能力，提升分析问题和处理问题能力，增强学生独立工作能力；培育了我们团结合作、共同探讨、共同前进精神和严谨科学作风。此次实训关键有以下多个方面：一、实训目标1．了解“51”精简开发板工作原理及其结构。2．了解复杂电子产品生产制造全过程。3．熟练掌握电子元器件焊接方法及技巧，训练动手能力，培育工程实践概念。4．能利用 51 单片机进行简单单片机应用系统硬件设计。5．掌握单片机应用系统硬件、软件调试方法二、试验原理流水灯实际上就是一个带有八个发光二极管单片机最小应用系统，即为由发光二极管、晶振、复位、电源等电路和必需硬件组成单个单片机。它电气性能指标：输入电压：DC4.5~6V，经典值为 5V。可用干电池组供电，也可用直流稳压电源供电。图所表示：本流水灯实际上就是一个带有八个发光二极管单片机最小应用系统，即为由发光二极管、晶振、复位、电源等电路和必需硬件组成单个单片机。三、硬件组成1、晶振电路部分单片机系统正常工作确保，假如振荡器不起振，系统将会不能工作；假如振荡器运行不规律，系统实施程序时候就会出现时间上误差，这在通信中会表现很显著：电路将无法通信。她是由一个晶振和两个瓷片电容组成，x1 和 x2 分别接单片机 x1 和 x2，晶振瓷片电容是没有正负，注意两个瓷片电容相连那端一定要接地。2、复位端、复位电路给单片机一个复位信号（一个一定时间低电平）使程序从头开始实施；通常有两中复位方法：上电复位，在系统一上电时利用电容两端电压不能突变原理给系统一个短时低电平；手动复位，同过按钮接通低电平给系统复位，时假如手按着一直不放，系统将一直复位，不能正常。当要对晶体重置时，只要对此引脚电平提升至高电平并保持两个及其周期以上时间便能完成系统重置各项动作，使得内部特别功效寄存器内容均被设成已知状态。图所表示，只要按此开关就能完成 LED 和开关重置。3、发光二极管电路LED 发光二极管依次接 P1 口，利用共阳极接线，只要 P1 口由高电平变为低电平 LED 灯即点亮。四、安装、焊接及调试⑴ 安装步骤1.检验元器件数量、质量和规格，具体阅读硬件说明部分，并将元件对号入座，对于有极性元器件要注意...
