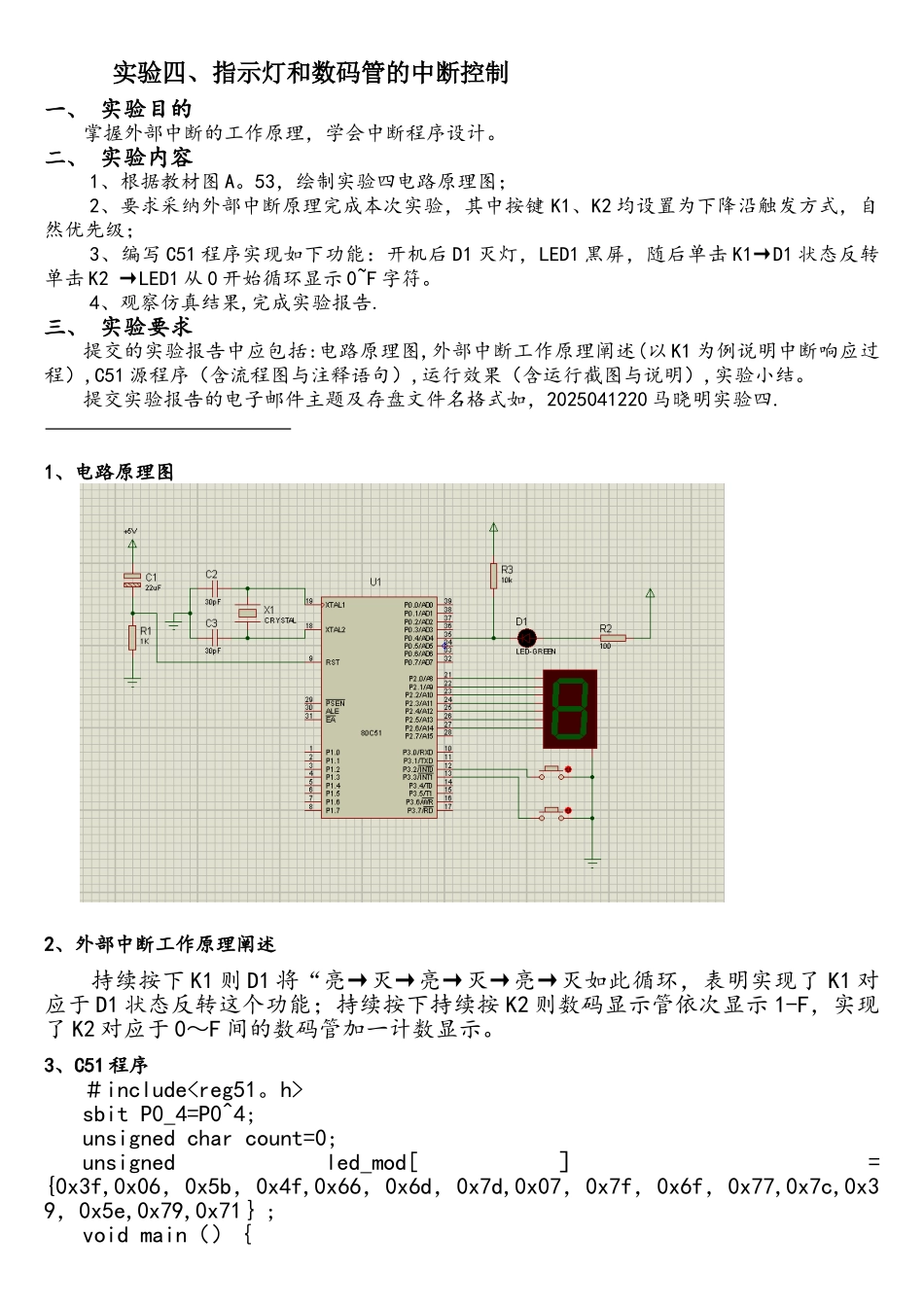

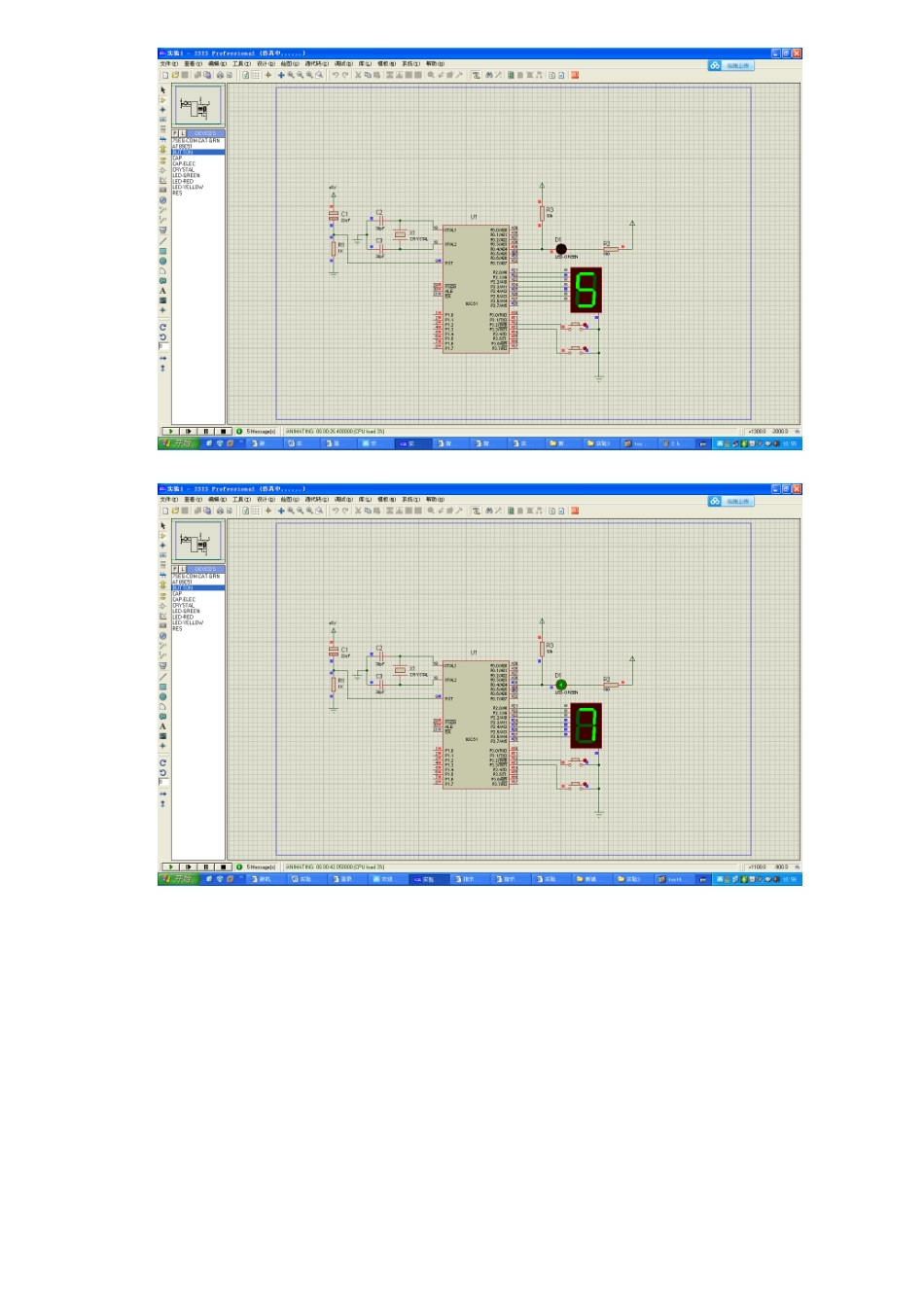

实验四、指示灯和数码管的中断控制一、 实验目的掌握外部中断的工作原理，学会中断程序设计。二、 实验内容1、根据教材图 A。53，绘制实验四电路原理图；2、要求采纳外部中断原理完成本次实验，其中按键 K1、K2 均设置为下降沿触发方式，自然优先级；3、编写 C51 程序实现如下功能：开机后 D1 灭灯，LED1 黑屏，随后单击 K1→D1 状态反转单击 K2 →LED1 从 0 开始循环显示 0~F 字符。4、观察仿真结果,完成实验报告.三、 实验要求提交的实验报告中应包括:电路原理图,外部中断工作原理阐述(以 K1 为例说明中断响应过程）,C51 源程序（含流程图与注释语句）,运行效果（含运行截图与说明）,实验小结。提交实验报告的电子邮件主题及存盘文件名格式如，2025041220 马晓明实验四.1、电路原理图2、外部中断工作原理阐述持续按下 K1 则 D1 将“亮→灭→亮→灭→亮→灭如此循环，表明实现了 K1 对应于 D1 状态反转这个功能；持续按下持续按 K2 则数码显示管依次显示 1-F，实现了 K2 对应于 0～F 间的数码管加一计数显示。3、C51 程序＃include sbit P0_4=P0^4;unsigned char count=0;unsigned led_mod[］ = {0x3f,0x06，0x5b，0x4f,0x66，0x6d，0x7d,0x07，0x7f，0x6f，0x77,0x7c,0x39，0x5e,0x79,0x71｝;void main（）｛P2=0x00；P0_4=0;EA=1；EX1=EX0=1;IT1=IT0=1;while(1);｝void INT_OSVR(） interrupt 0{P0_4=!P0_4；｝void INT_1SVR（) interrupt 2｛count++;if(count==16）count=1；P2=led_mod［count];｝4、仿真运行效果5、实验小结 通过本次实验对 Protues 有了更多的了解，同时了解到中断系统在实际中的更好应用。经过编程操作起来更加熟练，能很快的完成绘图,编程时也更得心应手，能熟练的运用软件找出自己所编程序中的语法问题及其他问题，并予以改正。信任在今后的学习与试验中能取得更大的进步。
