单片机电子时钟课程设计实验报告样本

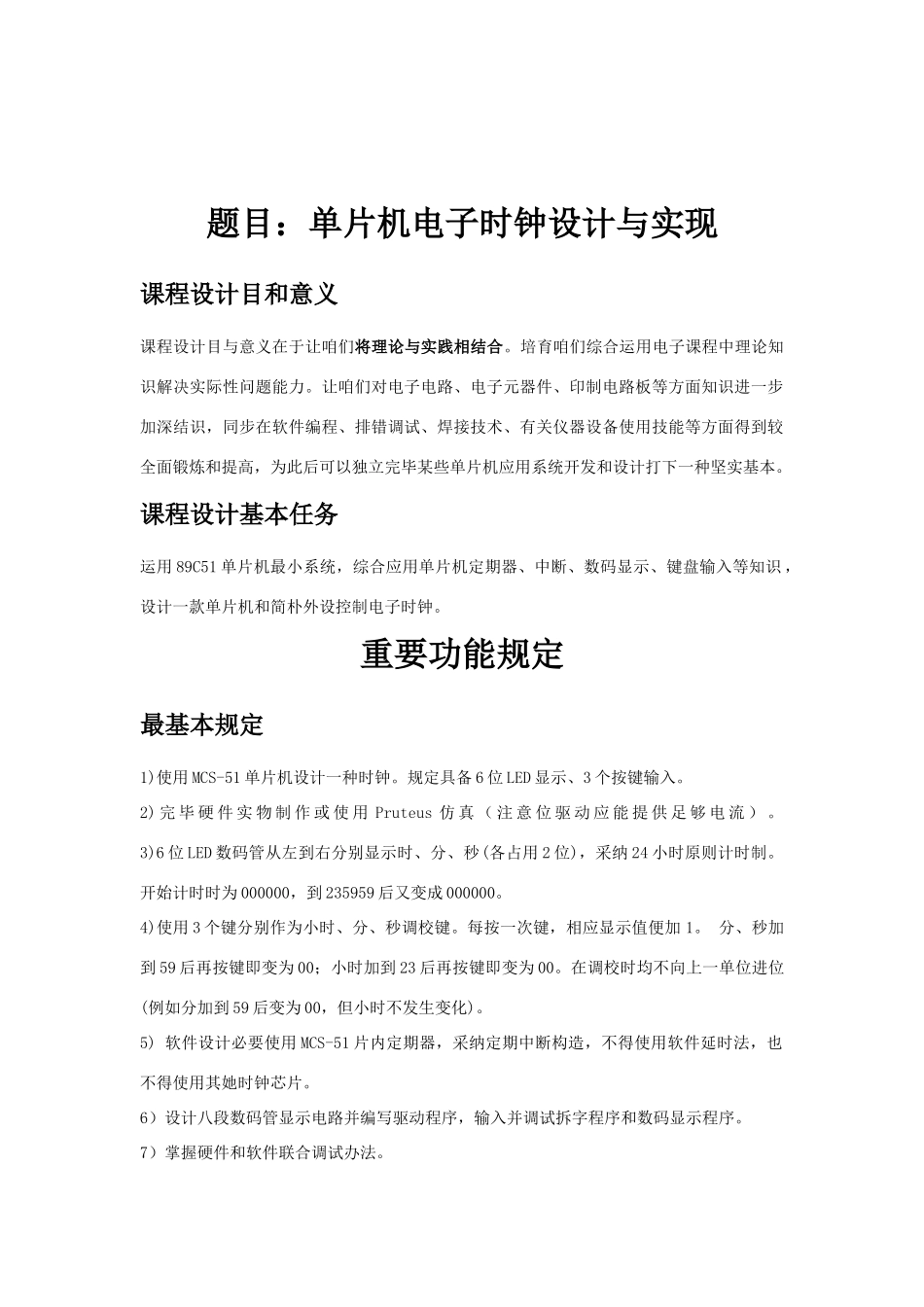

《单片机原理与应用》课程设计总结报告题 目：单片机电子时钟（带秒表）设计设计人员： 张保江 江润洲 学 号： 197213 118029 班 级： 自动化 1211 指引老师： 阮海容 目 录1.题目与重要功能规定……………………………………22.整体设计框图及整机概述………………………………33.各硬件单元电路设计、参数分析及原理阐明………34.软件流程图和流程阐明…………………………………45.总结设计及调试体会…………………………………10附 录1.图一：系统电路原理图…………………………………112.图二：系统电路 PCB …………………………………123.表一：元器件清单………………………………………134.时钟程序源码……………………………………………14题目：单片机电子时钟设计与实现课程设计目和意义课程设计目与意义在于让咱们将理论与实践相结合。培育咱们综合运用电子课程中理论知识解决实际性问题能力。让咱们对电子电路、电子元器件、印制电路板等方面知识进一步加深结识，同步在软件编程、排错调试、焊接技术、有关仪器设备使用技能等方面得到较全面锻炼和提高，为此后可以独立完毕某些单片机应用系统开发和设计打下一种坚实基本。课程设计基本任务运用 89C51 单片机最小系统，综合应用单片机定期器、中断、数码显示、键盘输入等知识 ，设计一款单片机和简朴外设控制电子时钟。重要功能规定最基本规定1)使用 MCS-51 单片机设计一种时钟。规定具备 6 位 LED 显示、3 个按键输入。2) 完 毕 硬 件 实 物 制 作 或 使 用 Pruteus 仿 真 （ 注 意 位 驱 动 应 能 提 供 足 够 电 流 ） 。 3)6 位 LED 数码管从左到右分别显示时、分、秒(各占用 2 位)，采纳 24 小时原则计时制。开始计时时为 000000，到 235959 后又变成 000000。4)使用 3 个键分别作为小时、分、秒调校键。每按一次键，相应显示值便加 1。 分、秒加到 59 后再按键即变为 00；小时加到 23 后再按键即变为 00。在调校时均不向上一单位进位 (例如分加到 59 后变为 00，但小时不发生变化)。5) 软件设计必要使用 MCS-51 片内定期器，采纳定期中断构造，不得使用软件延时法，也不得使用其她时钟芯片。6）设计八段数码管显示电路并编写驱动程序，输入并调试拆字程序和数码显示程序。7）掌握硬件和软件联合调试办法。8）完毕系统硬件电路设计和制作。9）完毕系统程序设计。10）完毕整个系统设...
