单片机电子时钟专业课程设计方案报告

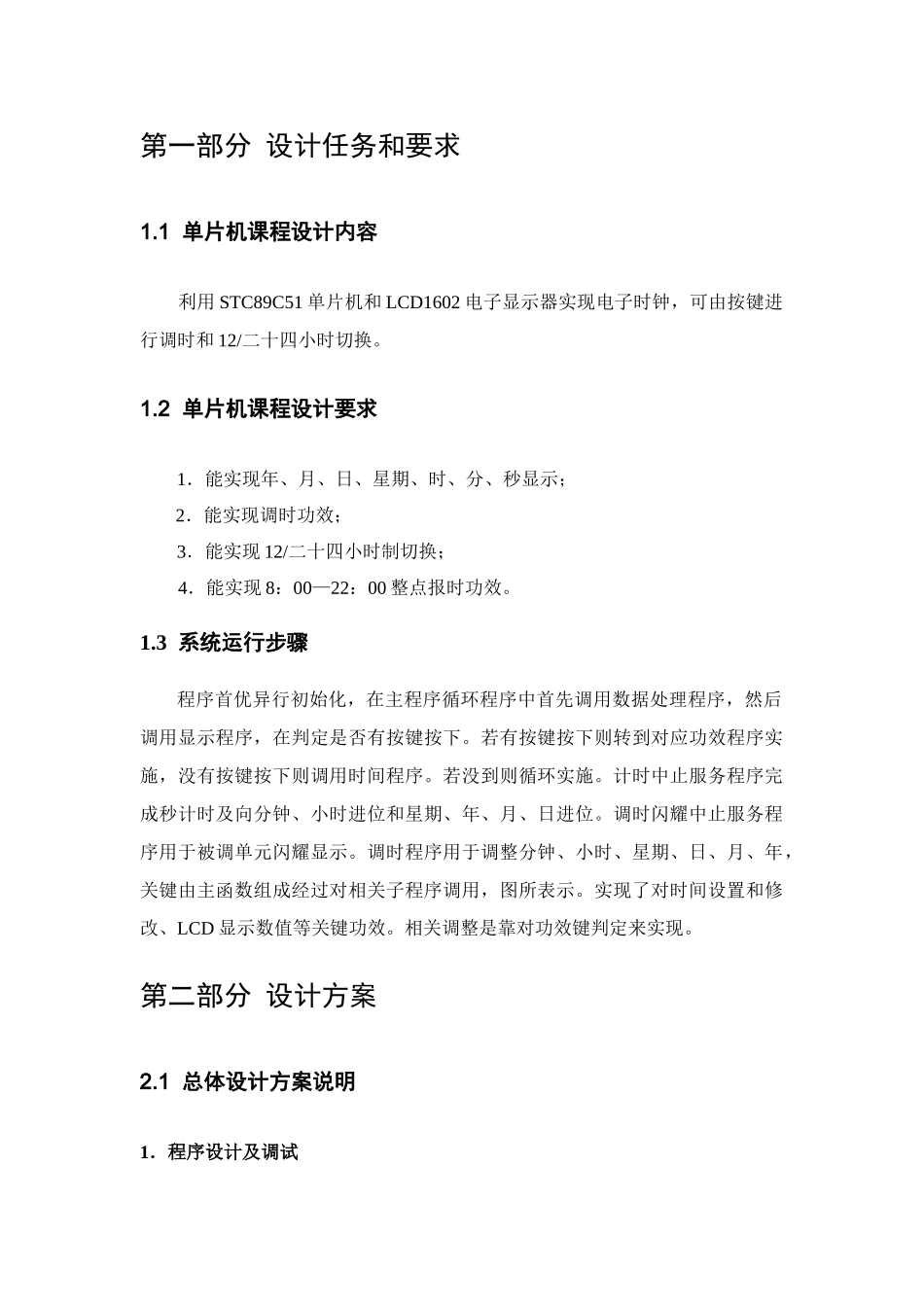

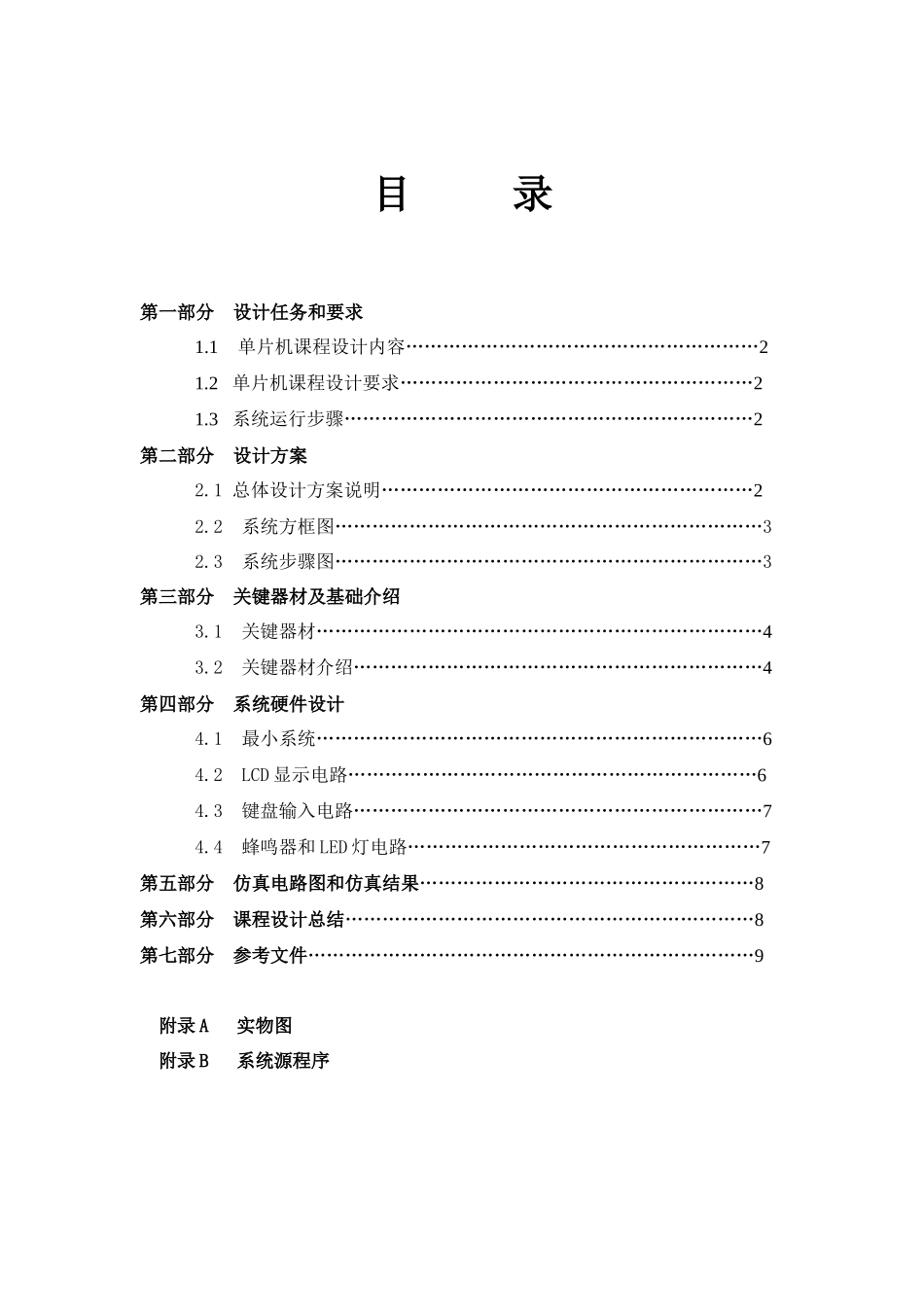

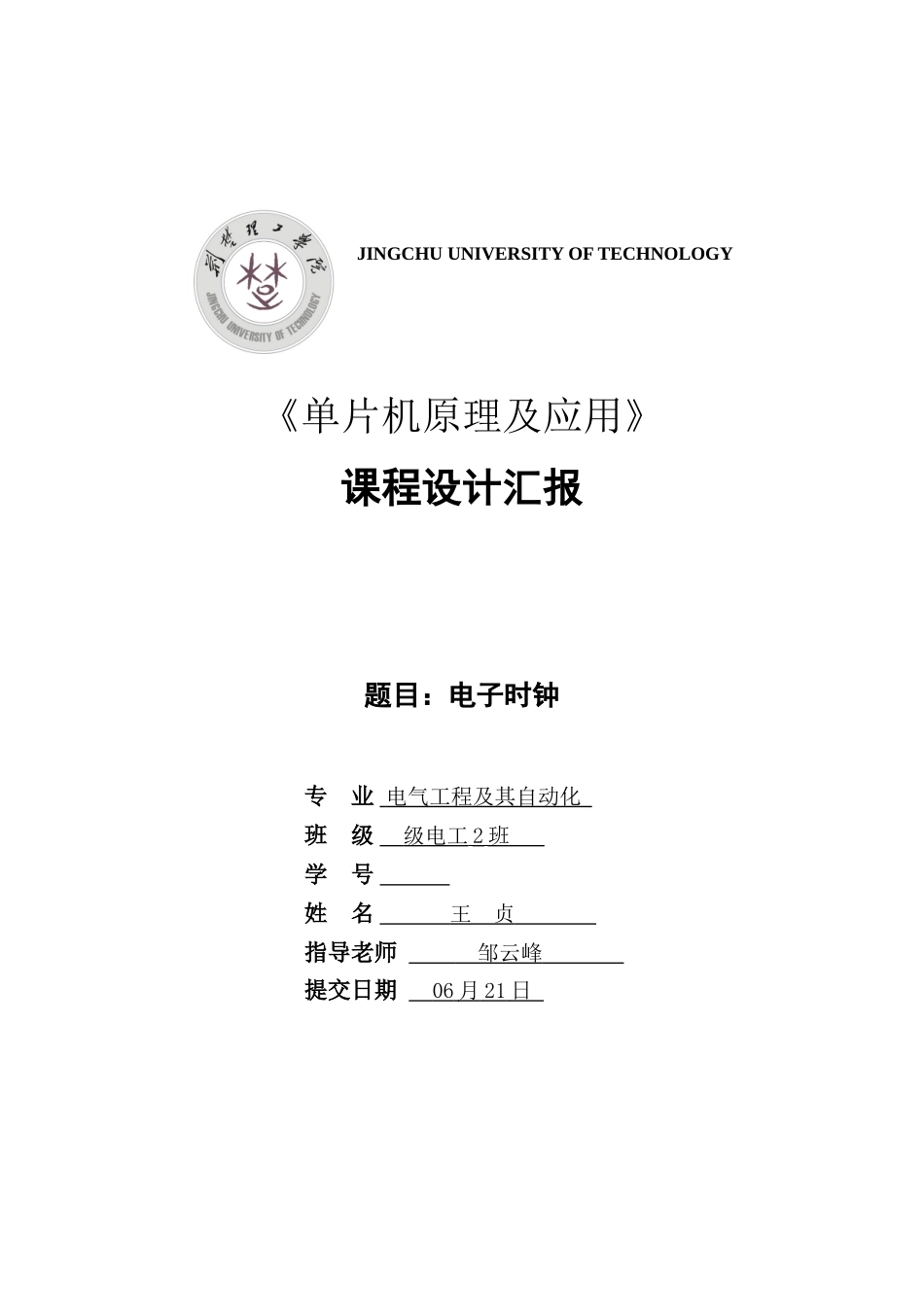

《单片机原理及应用》课程设计汇报 题目：电子时钟专 业 电气工程及其自动化 班 级 级电工 2 班 学 号 姓 名 王 贞 指导老师 邹云峰 提交日期 06 月 21 日 JINGCHU UNIVERSITY OF TECHNOLOGY目 录第一部分 设计任务和要求1.1单片机课程设计内容…………………………………………………21.2 单片机课程设计要求…………………………………………………21.3 系统运行步骤…………………………………………………………2第二部分 设计方案2.1 总体设计方案说明……………………………………………………22.2 系统方框图……………………………………………………………32.3 系统步骤图……………………………………………………………3第三部分 关键器材及基础介绍3.1 关键器材………………………………………………………………43.2 关键器材介绍…………………………………………………………4第四部分 系统硬件设计4.1 最小系统………………………………………………………………64.2 LCD 显示电路…………………………………………………………64.3 键盘输入电路…………………………………………………………74.4 蜂鸣器和 LED 灯电路…………………………………………………7第五部分 仿真电路图和仿真结果………………………………………………8第六部分 课程设计总结…………………………………………………………8第七部分 参考文件………………………………………………………………9附录 A 实物图附录 B 系统源程序第一部分 设计任务和要求1.1 单片机课程设计内容利用 STC89C51 单片机和 LCD1602 电子显示器实现电子时钟，可由按键进行调时和 12/二十四小时切换。1.2 单片机课程设计要求1．能实现年、月、日、星期、时、分、秒显示；2．能实现调时功效；3．能实现 12/二十四小时制切换；4．能实现 8：00—22：00 整点报时功效。1.3 系统运行步骤程序首优异行初始化，在主程序循环程序中首先调用数据处理程序，然后调用显示程序，在判定是否有按键按下。若有按键按下则转到对应功效程序实施，没有按键按下则调用时间程序。若没到则循环实施。计时中止服务程序完成秒计时及向分钟、小时进位和星期、年、月、日进位。调时闪耀中止服务程序用于被调单元闪耀显示。调时程序用于调整分钟、小时、星期、日、月、年，关键由主函数组成经过对相关子程序调用，图所表示。实现了对时...
