单片机课程设计电子时钟样本

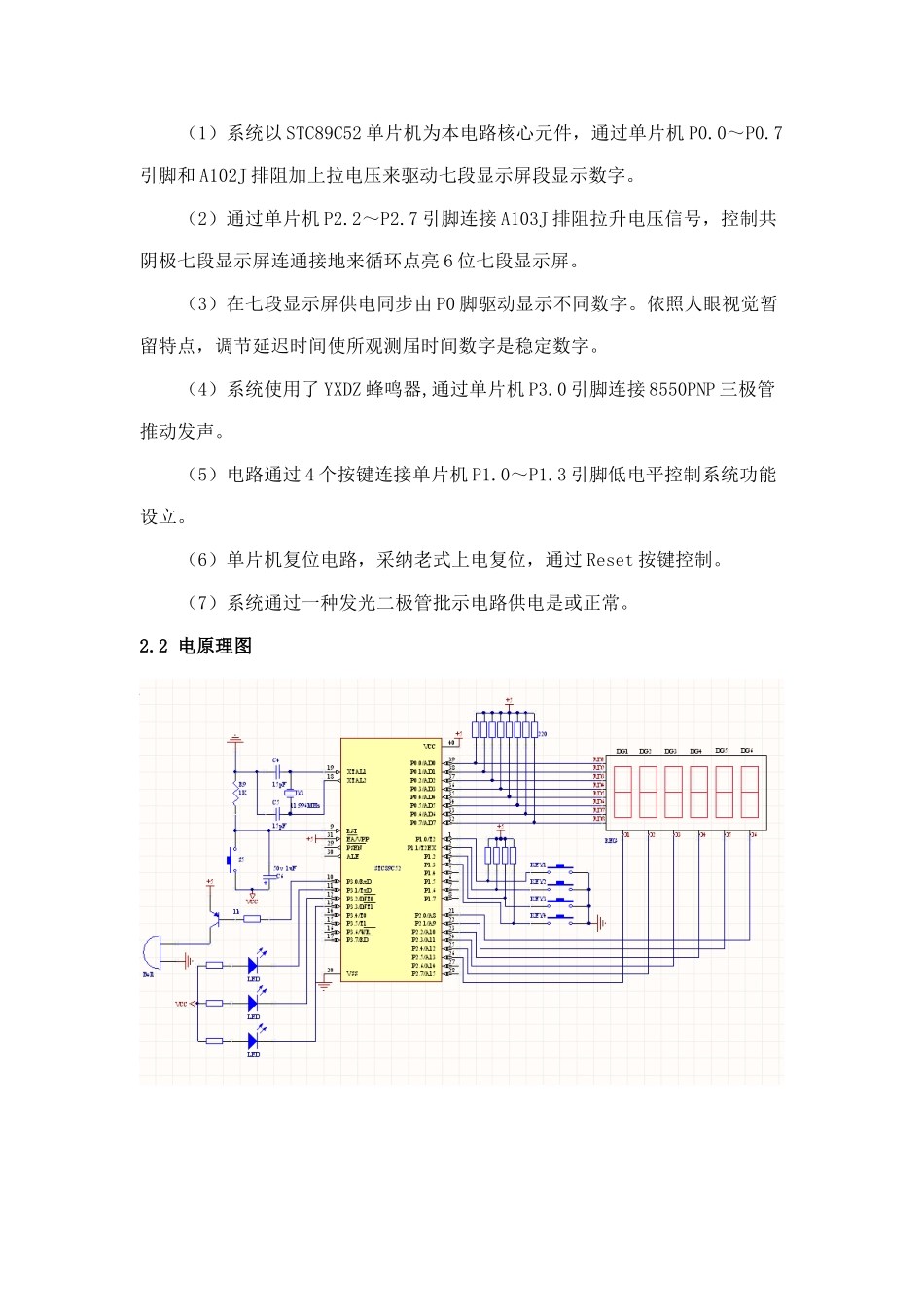

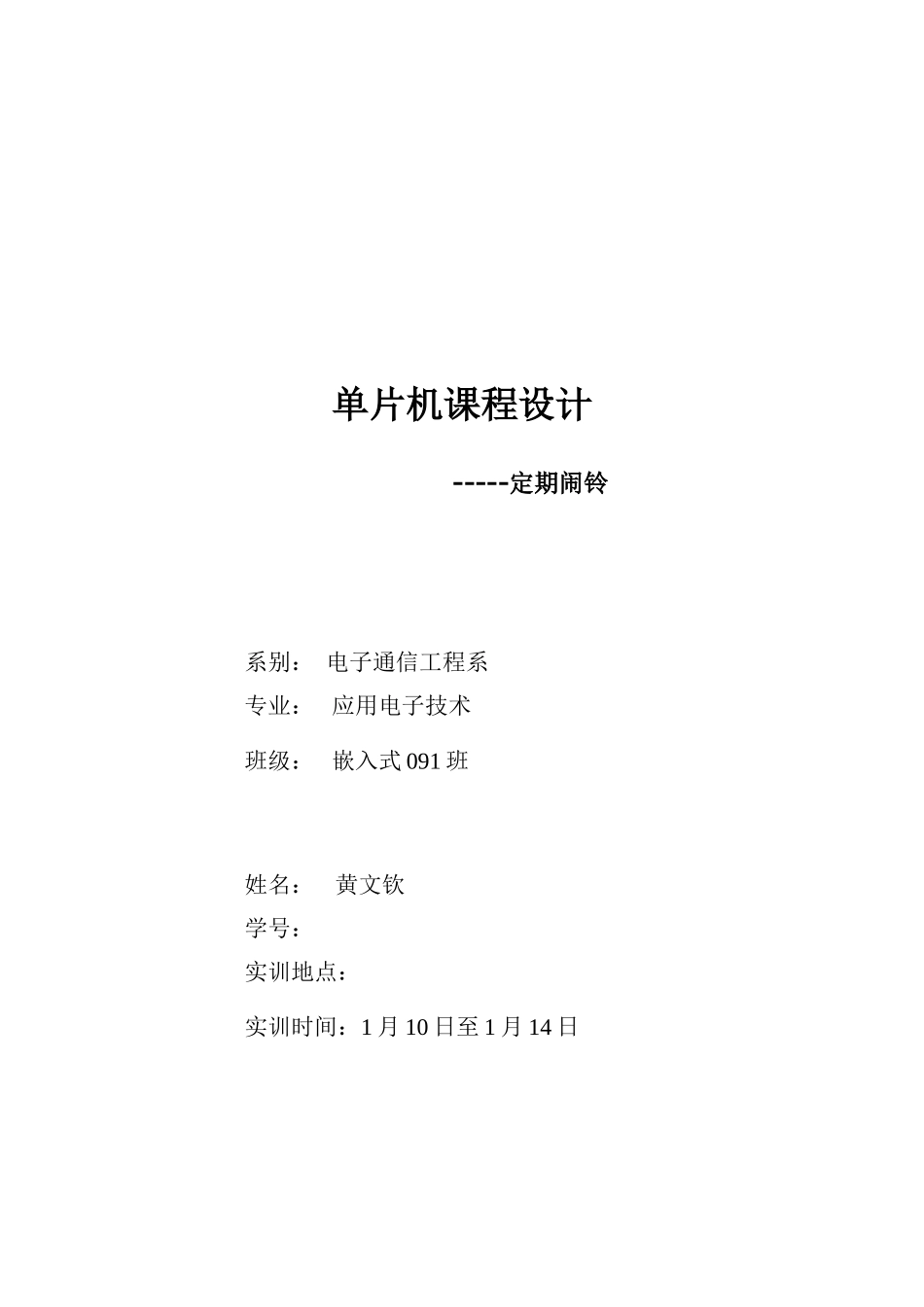

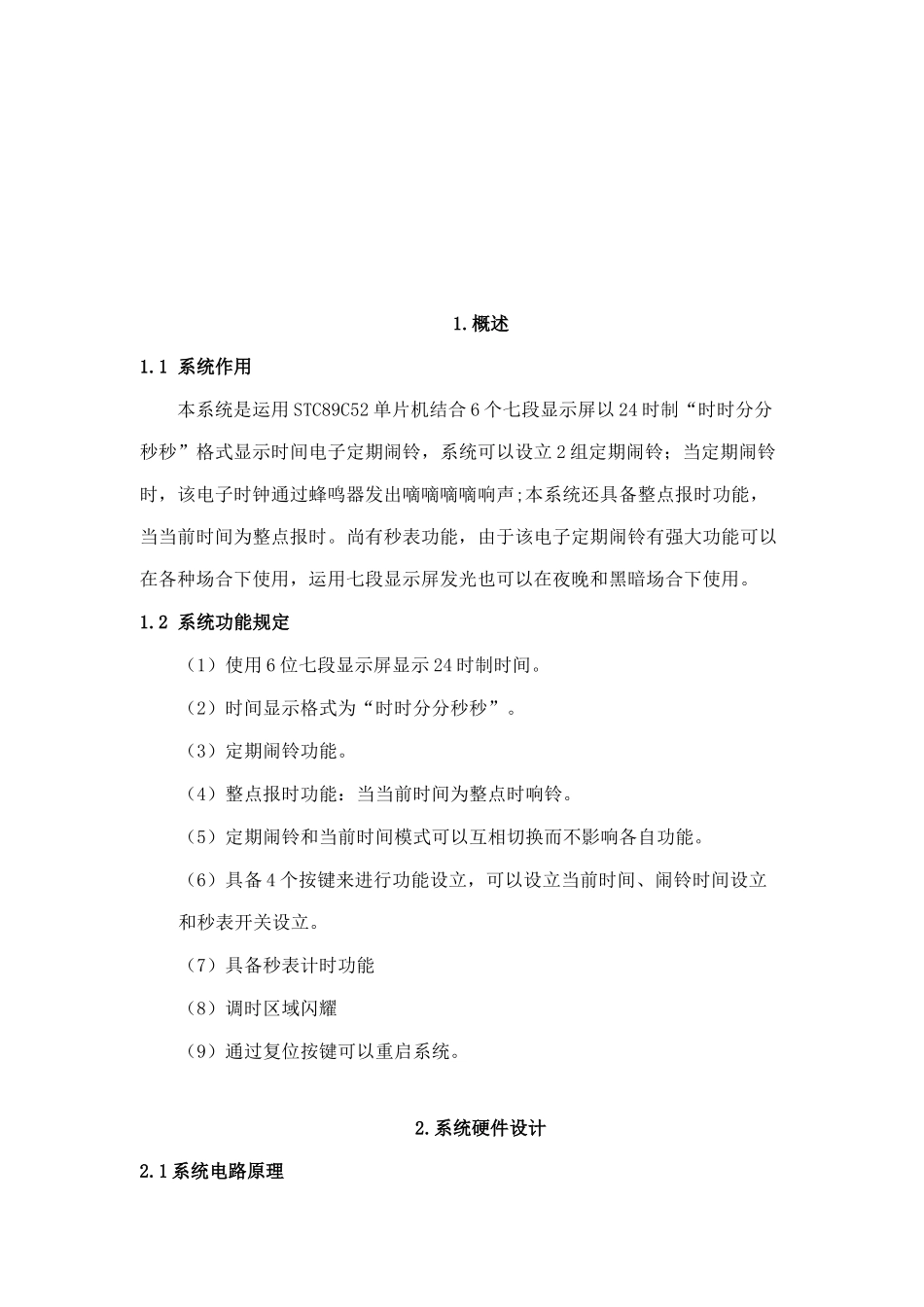

单片机课程设计 -----定期闹铃 系别： 电子通信工程系 专业： 应用电子技术 班级： 嵌入式 091 班 姓名：黄文钦 学号： 实训地点： 实训时间：1 月 10 日至 1 月 14 日1.概述1.1 系统作用本系统是运用 STC89C52 单片机结合 6 个七段显示屏以 24 时制“时时分分秒秒”格式显示时间电子定期闹铃，系统可以设立 2 组定期闹铃；当定期闹铃时，该电子时钟通过蜂鸣器发出嘀嘀嘀嘀响声;本系统还具备整点报时功能，当当前时间为整点报时。尚有秒表功能，由于该电子定期闹铃有强大功能可以在各种场合下使用，运用七段显示屏发光也可以在夜晚和黑暗场合下使用。1.2 系统功能规定（1）使用 6 位七段显示屏显示 24 时制时间。（2）时间显示格式为“时时分分秒秒”。（3）定期闹铃功能。（4）整点报时功能：当当前时间为整点时响铃。（5）定期闹铃和当前时间模式可以互相切换而不影响各自功能。（6）具备 4 个按键来进行功能设立，可以设立当前时间、闹铃时间设立和秒表开关设立。（7）具备秒表计时功能（8）调时区域闪耀（9）通过复位按键可以重启系统。2.系统硬件设计2.1 系统电路原理（1）系统以 STC89C52 单片机为本电路核心元件，通过单片机 P0.0～P0.7引脚和 A102J 排阻加上拉电压来驱动七段显示屏段显示数字。（2）通过单片机 P2.2～P2.7 引脚连接 A103J 排阻拉升电压信号，控制共阴极七段显示屏连通接地来循环点亮 6 位七段显示屏。（3）在七段显示屏供电同步由 P0 脚驱动显示不同数字。依照人眼视觉暂留特点，调节延迟时间使所观测届时间数字是稳定数字。（4）系统使用了 YXDZ 蜂鸣器,通过单片机 P3.0 引脚连接 8550PNP 三极管推动发声。（5）电路通过 4 个按键连接单片机 P1.0～P1.3 引脚低电平控制系统功能设立。（6）单片机复位电路，采纳老式上电复位，通过 Reset 按键控制。（7）系统通过一种发光二极管批示电路供电是或正常。2.2 电原理图图 1 控制电路2.3 各控制按钮控制功能阐明系统接通电源后批示灯 LED 亮，程序执行后工作，蜂鸣器发出两声响声，七段显示屏显示“00 00 00”，表达程序开始执行，然后显示当前时间，按下操作键 K1～K4 动作如下:（1）按操作键 K1，进入“设立当前时间”模式后，操作键功能如下：操作键 K1：当前区域加 1。操作键 K2：当前区域减 1。操作键 K3：分、时区域切换。操作键 K4：设立完毕，退出。（2）按操作键 K2,进入“...
