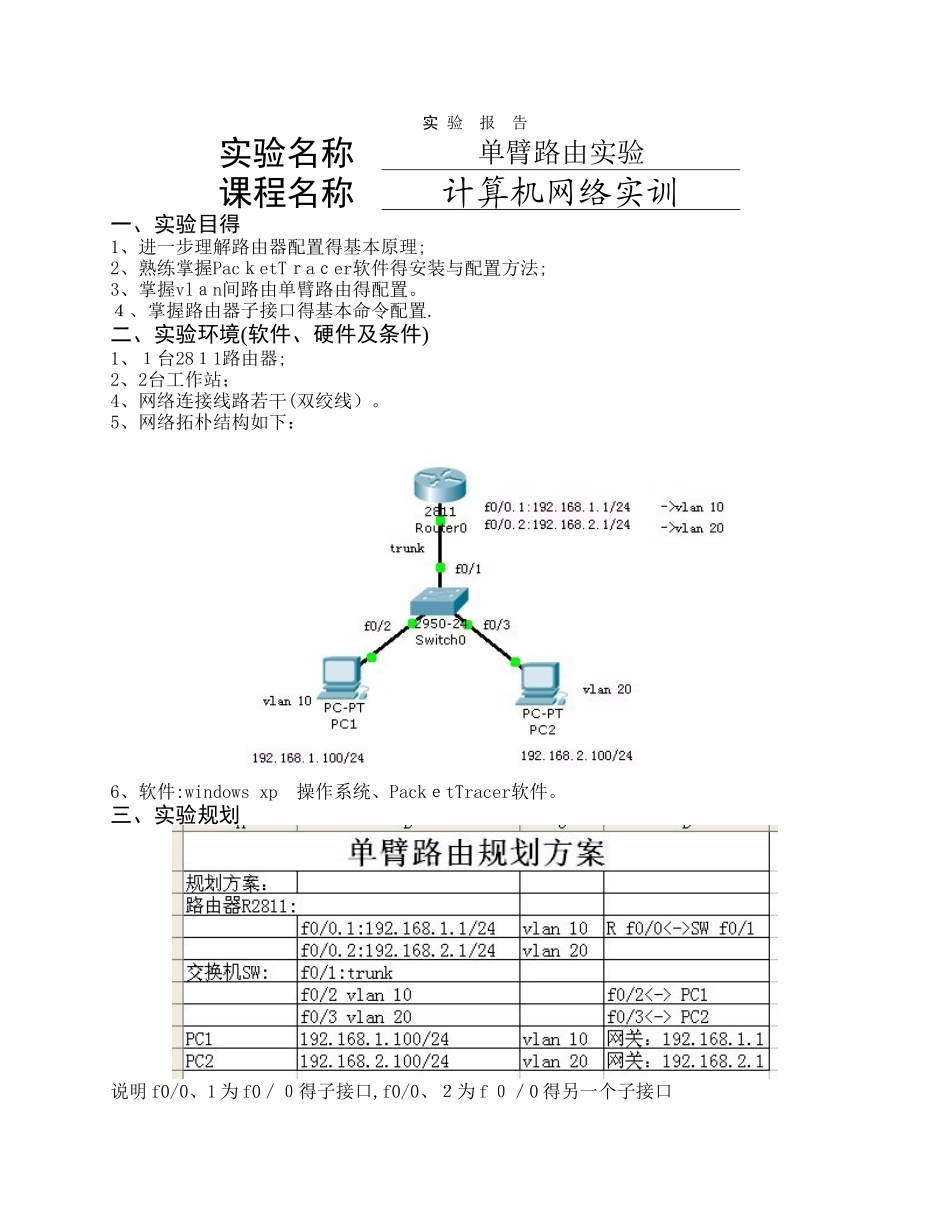

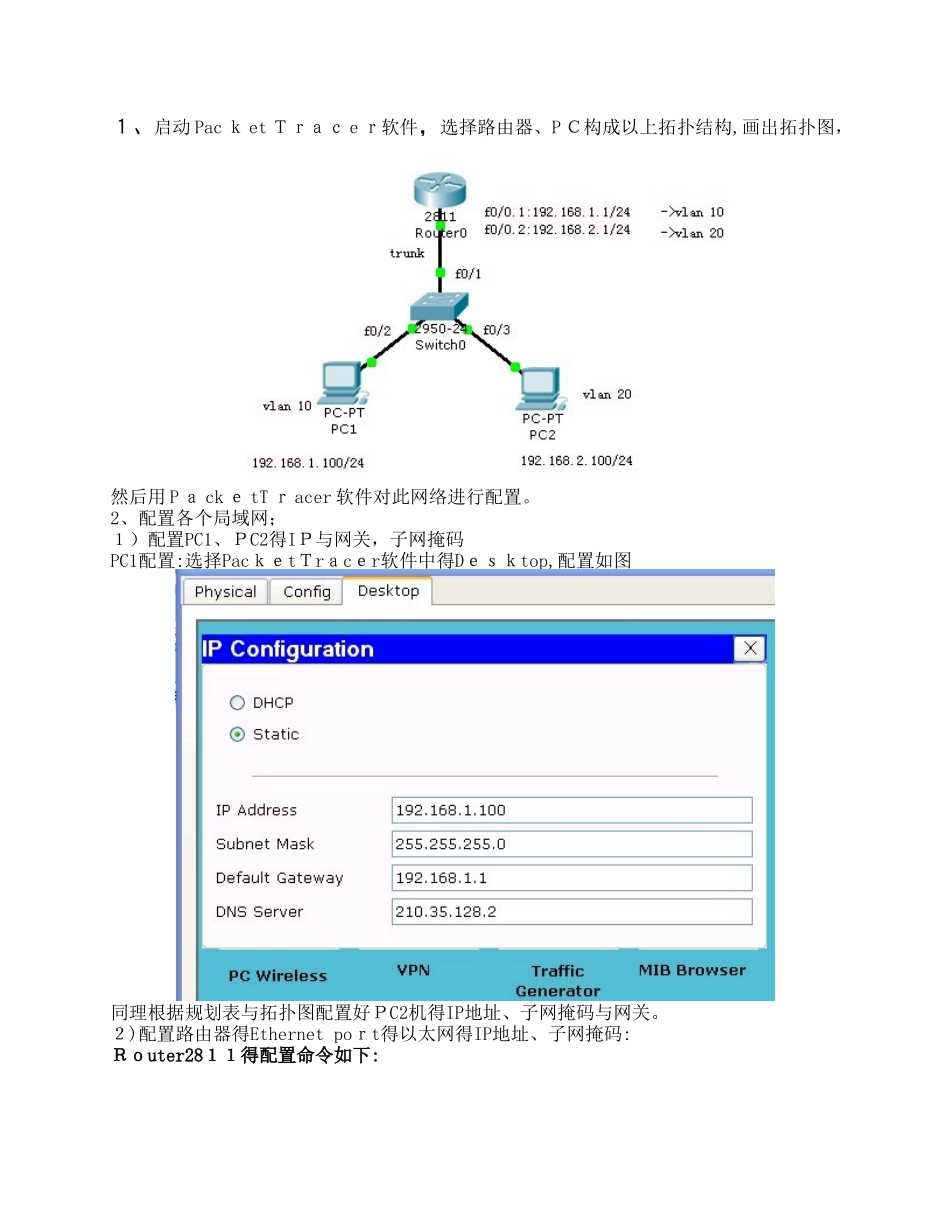

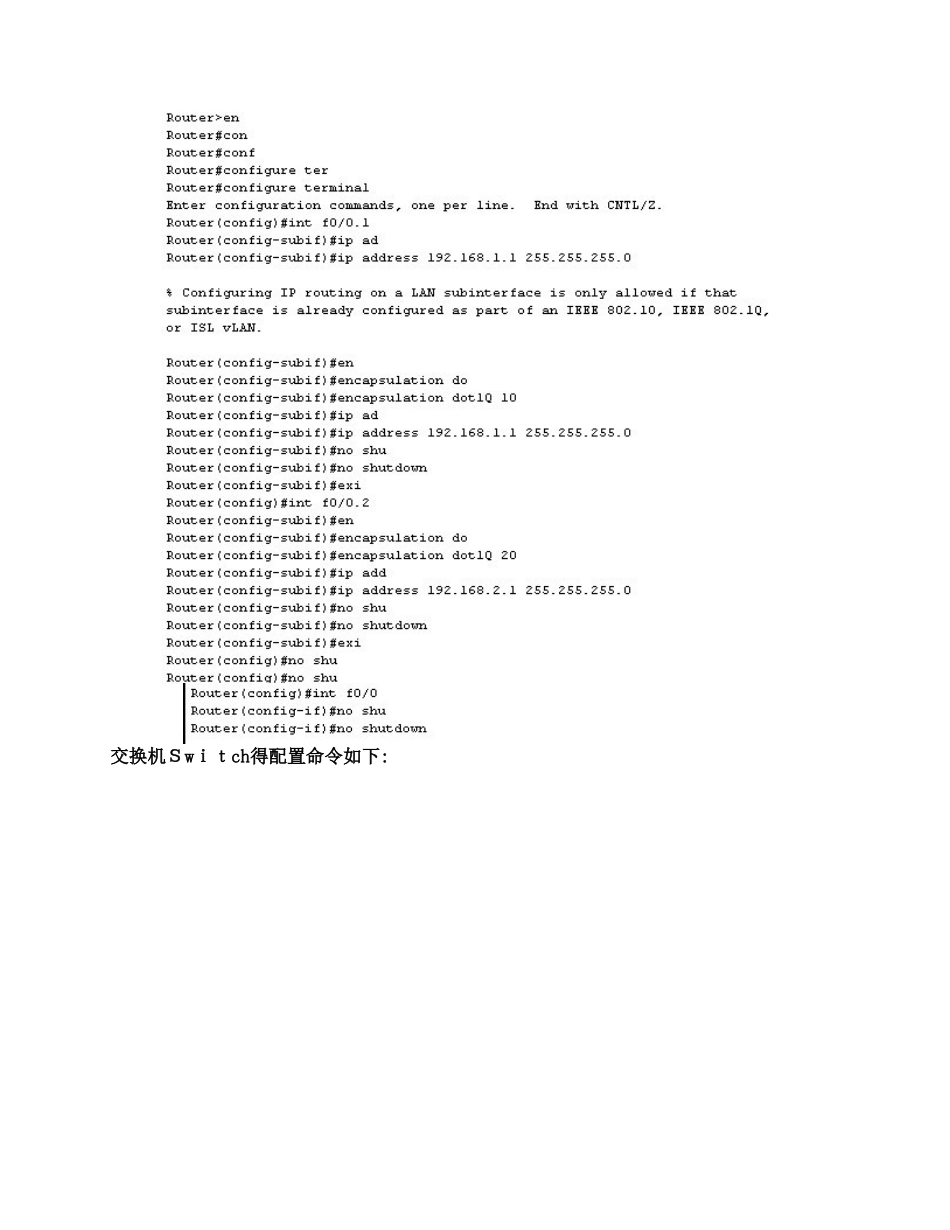

实 验 报 告实验名称单臂路由实验课程名称计算机网络实训一、实验目得1、进一步理解路由器配置得基本原理;2、熟练掌握PacｋetTｒaｃer软件得安装与配置方法;3、掌握vlａn间路由单臂路由得配置。４、掌握路由器子接口得基本命令配置.二、实验环境(软件、硬件及条件)1、１台28１1路由器;2、2台工作站；4、网络连接线路若干(双绞线）。5、网络拓朴结构如下：6、软件:windows xp 操作系统、PackｅtTracer软件。三、实验规划说明 f0/0、1 为 f0／０得子接口,f0/0、２为 f ０／0 得另一个子接口１、启动 Pac ｋ et Ｔｒａｃ e ｒ软件，选择路由器、P Ｃ构成以上拓扑结构,画出拓扑图，然后用 P ａ ck ｅ tT ｒ acer 软件对此网络进行配置。2、配置各个局域网；１）配置PC1、ＰC2得IＰ与网关，子网掩码PC1配置:选择PacｋｅtＴrａcｅr软件中得Dｅｓｋtop,配置如图同理根据规划表与拓扑图配置好ＰC2机得IP地址、子网掩码与网关。２)配置路由器得Ethernet poｒt得以太网得IP地址、子网掩码:Ｒｏuter28１１得配置命令如下:交换机Ｓwｉｔch得配置命令如下:４、验证。在PC１上执行两次ｐiｎg命令对PC2进行连通性检测验证,结果如下：以上结果说明PC1与ＰC2能正常通信,说明路由器R１与交换机Switch配置正确。五、实验分析:1、对路由器得接口状态与路由表进行分析,在Rｏuter２81１上进行察瞧结果如下:路由表收敛到19２、16８、1、0、１92、168、2、0 2、对交换机得接口状态与路由表进行分析,进行察瞧结果如下:说明根据规划配置好了.Ｐc1 pｉｎｇ ｐｃ2 通。说明配置成功。 六、实验心得１、进一步对网络配置得基本原理有了一定得理解;２、能够较熟练地利用PａｃkｅtTrａｃeｒ软件进行简单网络得基本配置；3、进一步了解vlan之间得路由配置。4、vlan之间要进行通信必须要经过三层设备,带有路由功能得设备。
