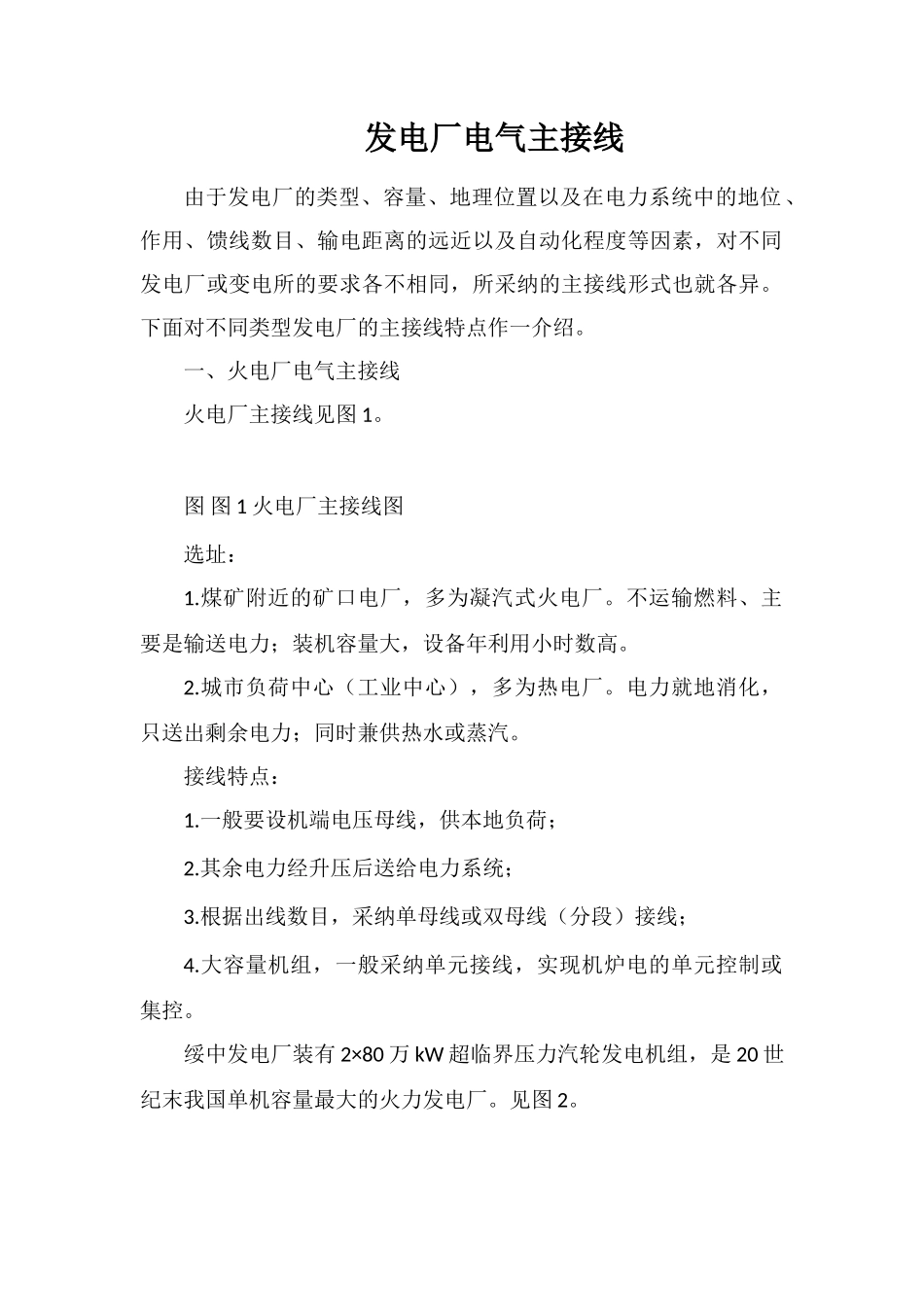

发电厂电气主接线

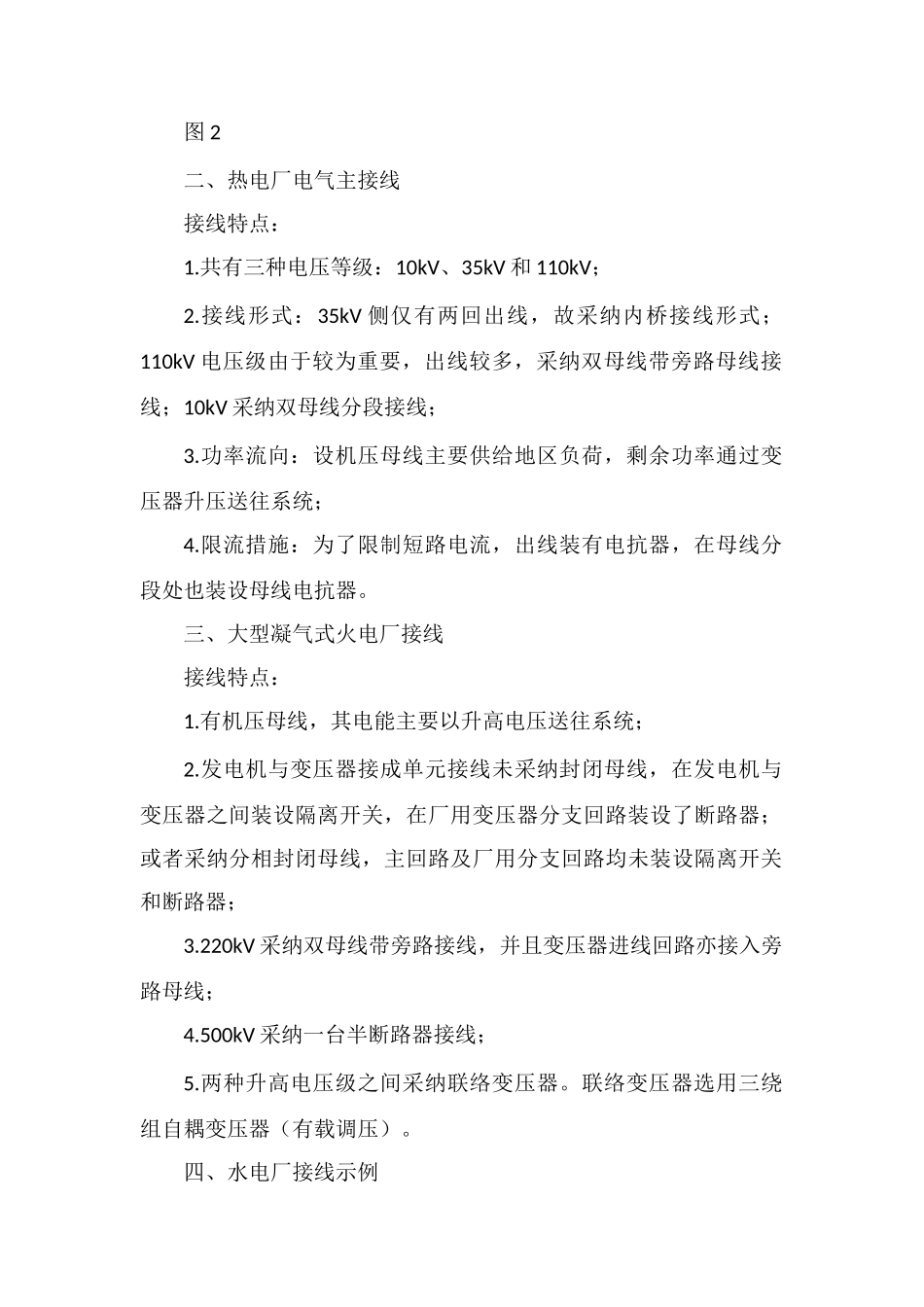

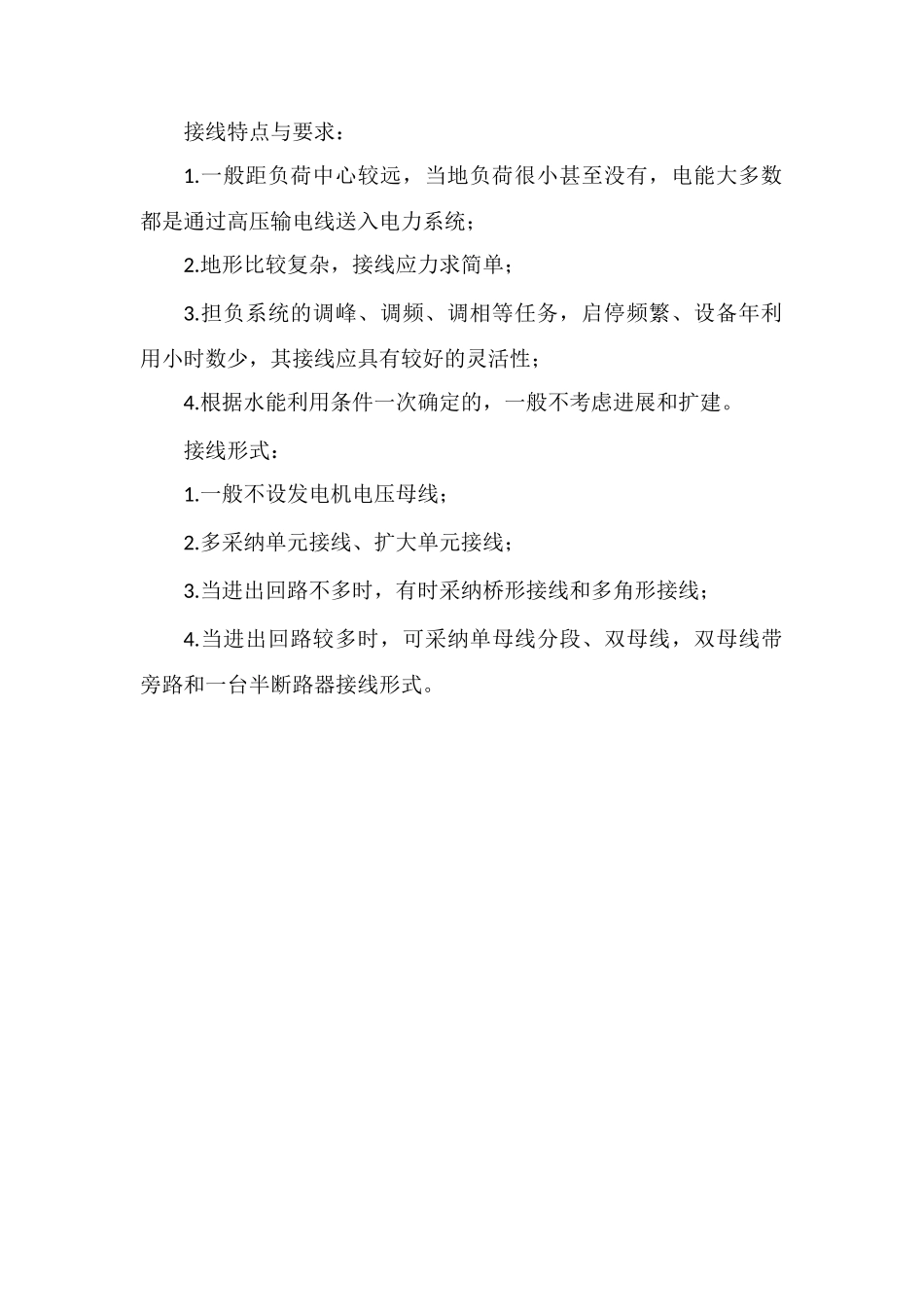

发电厂电气主接线由于发电厂的类型、容量、地理位置以及在电力系统中的地位、作用、馈线数目、输电距离的远近以及自动化程度等因素，对不同发电厂或变电所的要求各不相同，所采纳的主接线形式也就各异。下面对不同类型发电厂的主接线特点作一介绍。一、火电厂电气主接线火电厂主接线见图 1。图 图 1 火电厂主接线图选址：1.煤矿附近的矿口电厂，多为凝汽式火电厂。不运输燃料、主要是输送电力；装机容量大，设备年利用小时数高。2.城市负荷中心（工业中心），多为热电厂。电力就地消化，只送出剩余电力；同时兼供热水或蒸汽。接线特点：1.一般要设机端电压母线，供本地负荷；2.其余电力经升压后送给电力系统；3.根据出线数目，采纳单母线或双母线（分段）接线；4.大容量机组，一般采纳单元接线，实现机炉电的单元控制或集控。绥中发电厂装有 2×80 万 kW 超临界压力汽轮发电机组，是 20 世纪末我国单机容量最大的火力发电厂。见图 2。图 2二、热电厂电气主接线接线特点：1.共有三种电压等级：10kV、35kV 和 110kV；2.接线形式：35kV 侧仅有两回出线，故采纳内桥接线形式；110kV 电压级由于较为重要，出线较多，采纳双母线带旁路母线接线；10kV 采纳双母线分段接线；3.功率流向：设机压母线主要供给地区负荷，剩余功率通过变压器升压送往系统；4.限流措施：为了限制短路电流，出线装有电抗器，在母线分段处也装设母线电抗器。三、大型凝气式火电厂接线接线特点：1.有机压母线，其电能主要以升高电压送往系统；2.发电机与变压器接成单元接线未采纳封闭母线，在发电机与变压器之间装设隔离开关，在厂用变压器分支回路装设了断路器；或者采纳分相封闭母线，主回路及厂用分支回路均未装设隔离开关和断路器；3.220kV 采纳双母线带旁路接线，并且变压器进线回路亦接入旁路母线；4.500kV 采纳一台半断路器接线；5.两种升高电压级之间采纳联络变压器。联络变压器选用三绕组自耦变压器（有载调压）。四、水电厂接线示例接线特点与要求：1.一般距负荷中心较远，当地负荷很小甚至没有，电能大多数都是通过高压输电线送入电力系统；2.地形比较复杂，接线应力求简单；3.担负系统的调峰、调频、调相等任务，启停频繁、设备年利用小时数少，其接线应具有较好的灵活性；4.根据水能利用条件一次确定的，一般不考虑进展和扩建。接线形式：1.一般不设发电机电压母线；2.多采纳单元接线、扩大单元接线；3.当进出回路不多时，有时采纳桥形接线和多角形...
