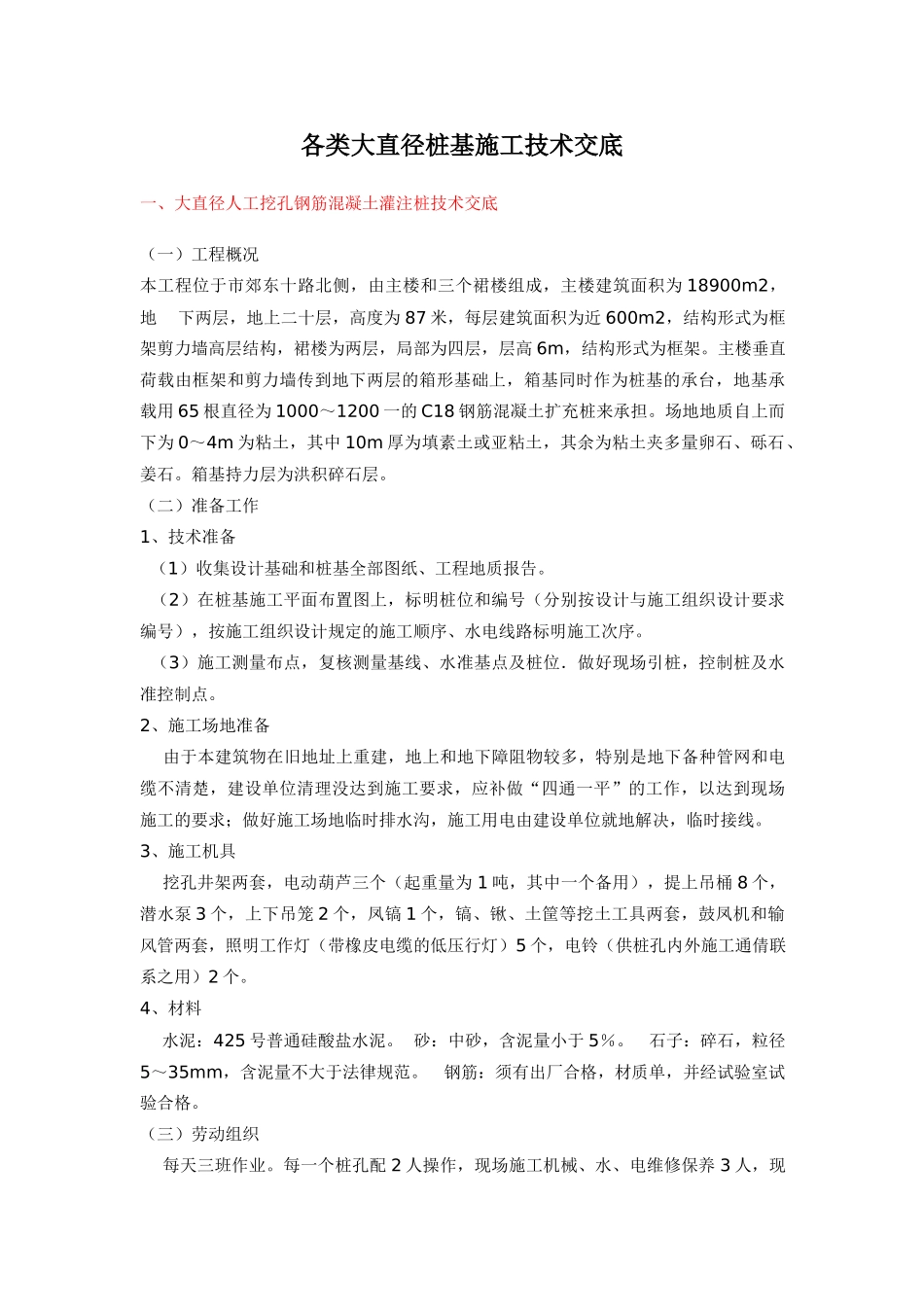

各类大直径桩基施工技术交底一、大直径人工挖孔钢筋混凝土灌注桩技术交底（一）工程概况本工程位于市郊东十路北侧，由主楼和三个裙楼组成，主楼建筑面积为 18900m2，地 下两层，地上二十层，高度为 87 米，每层建筑面积为近 600m2，结构形式为框架剪力墙高层结构，裙楼为两层，局部为四层，层高 6m，结构形式为框架。主楼垂直荷载由框架和剪力墙传到地下两层的箱形基础上，箱基同时作为桩基的承台，地基承载用 65 根直径为 1000～1200 一的 C18 钢筋混凝土扩充桩来承担。场地地质自上而下为 0～4m 为粘土，其中 10m 厚为填素土或亚粘土，其余为粘土夹多量卵石、砾石、姜石。箱基持力层为洪积碎石层。（二）准备工作1、技术准备 （1）收集设计基础和桩基全部图纸、工程地质报告。 （2）在桩基施工平面布置图上，标明桩位和编号（分别按设计与施工组织设计要求编号），按施工组织设计规定的施工顺序、水电线路标明施工次序。 （3）施工测量布点，复核测量基线、水准基点及桩位．做好现场引桩，控制桩及水准控制点。2、施工场地准备 由于本建筑物在旧地址上重建，地上和地下障阻物较多，特别是地下备种管网和电缆不清楚，建设单位清理没达到施工要求，应补做“四通一平”的工作，以达到现场施工的要求；做好施工场地临时排水沟，施工用电由建设单位就地解决，临时接线。3、施工机具 挖孔井架两套，电动葫芦三个（起重量为 1 吨，其中一个备用），提上吊桶 8 个，潜水泵 3 个，上下吊笼 2 个，凤镐 1 个，镐、锹、土筐等挖土工具两套，鼓凤机和输风管两套，照明工作灯（带橡皮电缆的低压行灯）5 个，电铃（供桩孔内外施工通倩联系之用）2 个。4、材料 水泥：425 号普通硅酸盐水泥。 砂：中砂，含泥量小于 5％。 石子：碎石，粒径5～35mm，含泥量不大于法律规范。 钢筋：须有出厂合格，材质单，并经试验室试验合格。（三）劳动组织 每天三班作业。每一个桩孔配 2 人操作，现场施工机械、水、电维修保养 3 人，现场技术指挥工程师 1 人。（四）施工工艺 场地平整——架设井架、电动葫芦、潜水泵、鼓凤机、照明灯等——在桩位上制作沉井——挖土（遇到地下水时，用潜水泵抽水）、每往下挖 l 米应清理孔壁，校核该段桩孔的垂直度和直径，支模板浇灌混凝土（C18）护壁——拆模板后继续往下挖、支模板、浇灌混凝土护壁（混凝土强度要达到 50％才可以进行下一道工序），直挖到设计要求的岩层（大于等于 50...
