土建工程地下连续墙监理实施细则VIP专享

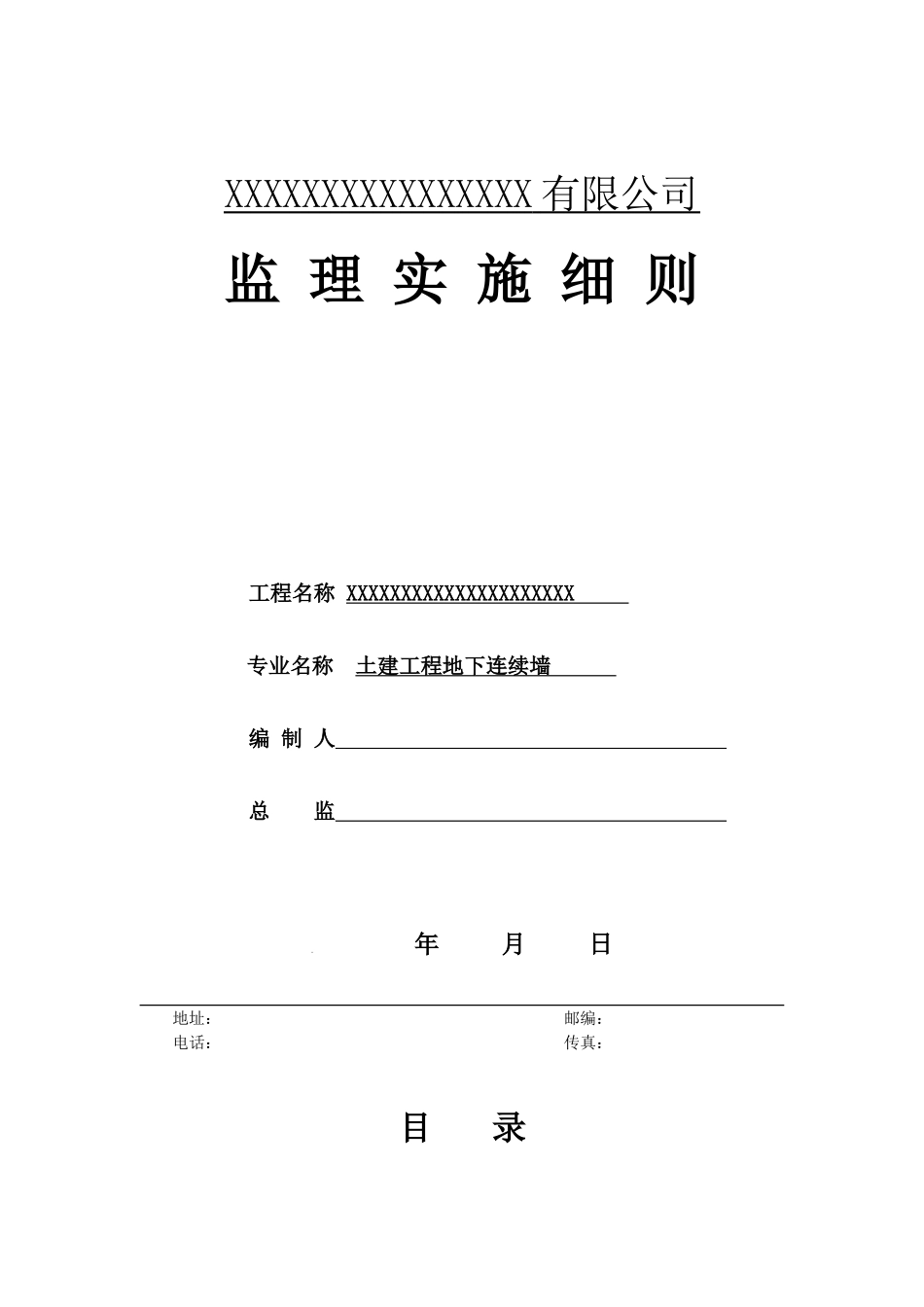

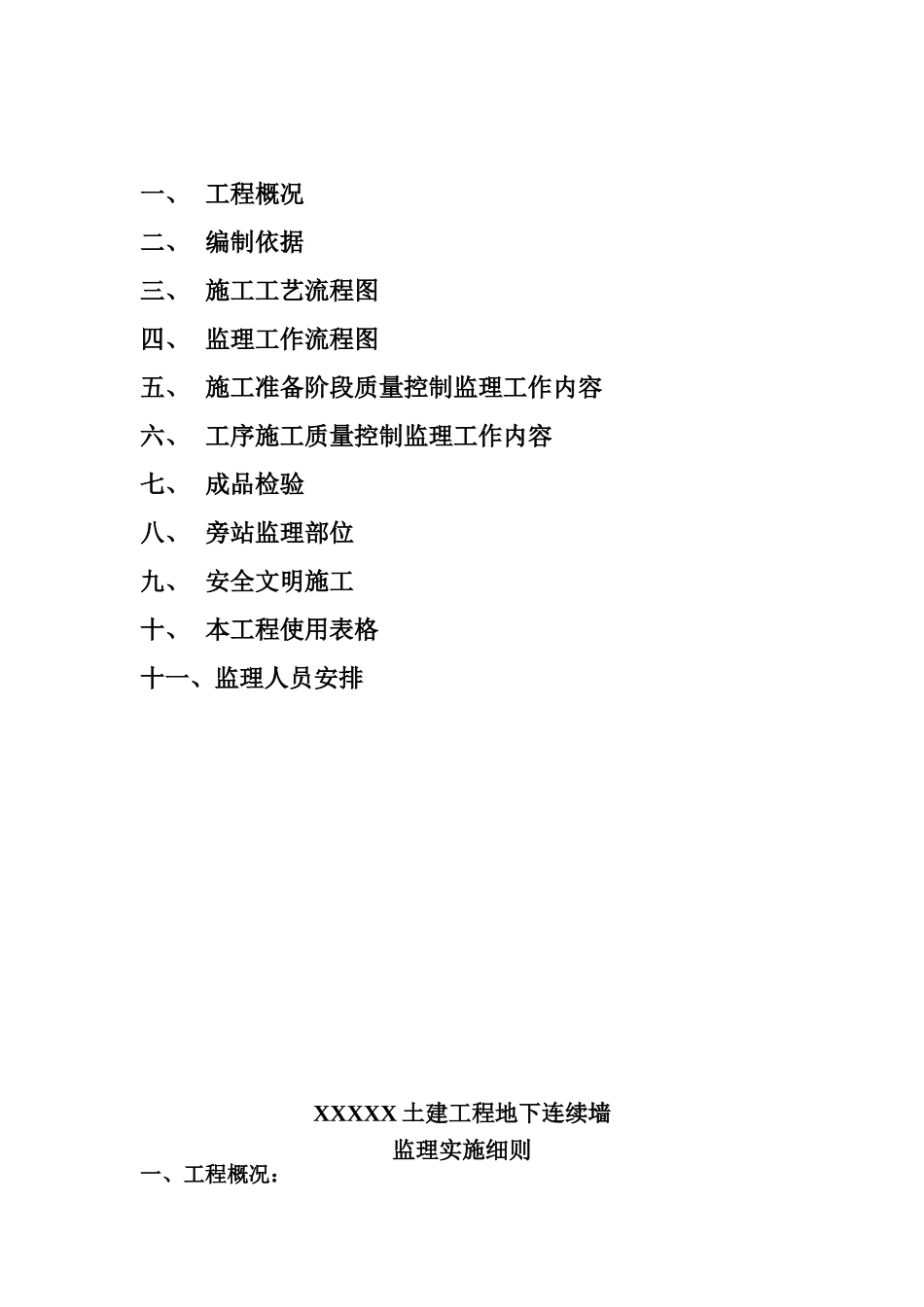

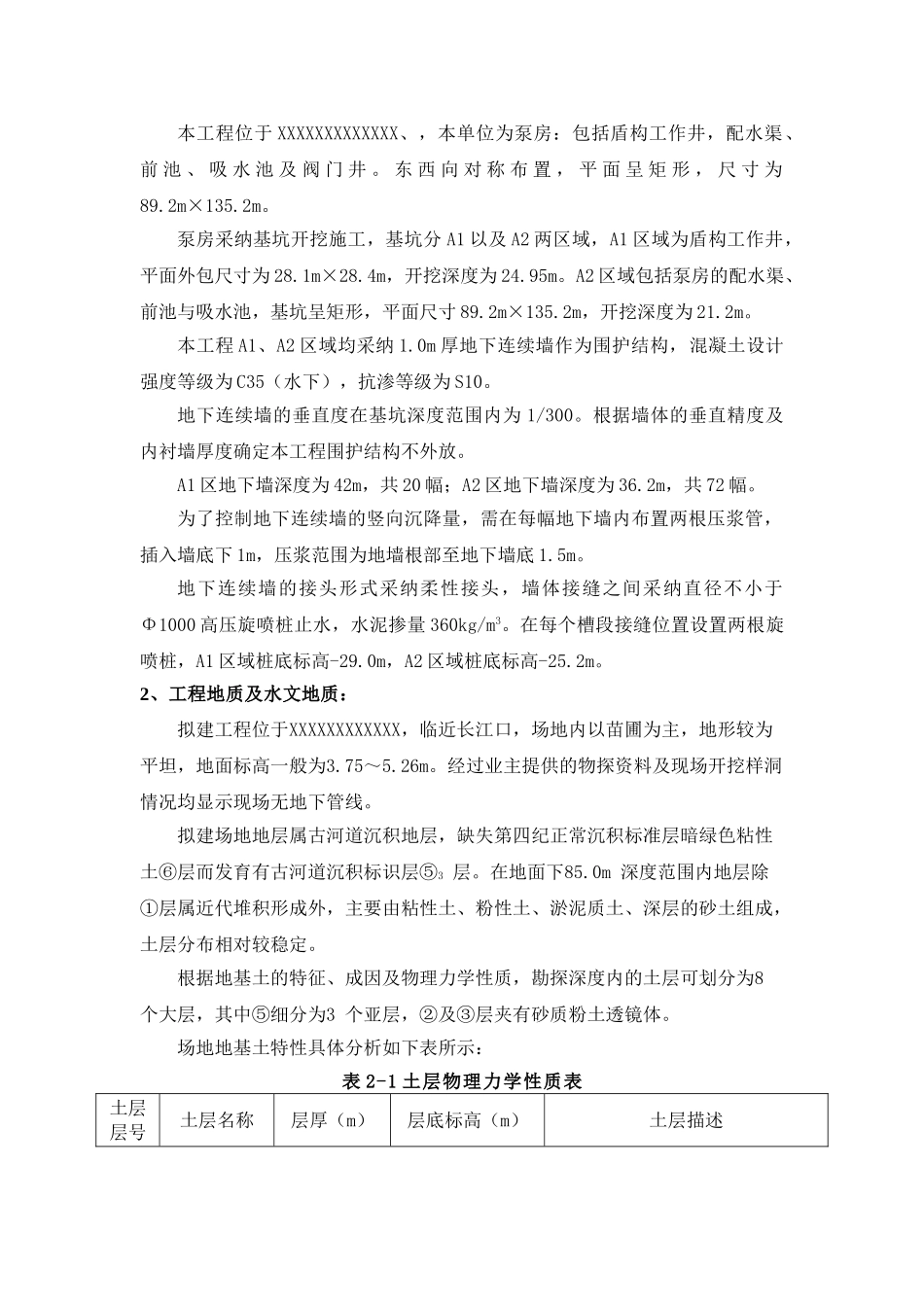

XXXXXXXXXXXXXXXX 有限公司 监 理 实 施 细 则工程名称 XXXXXXXXXXXXXXXXXXXXX 专业名称 土建工程地下连续墙 编 制 人 总 监 . 年 月 日地址： 邮编：电话： 传真：目 录一、 工程概况二、 编制依据三、 施工工艺流程图四、 监理工作流程图五、 施工准备阶段质量控制监理工作内容六、 工序施工质量控制监理工作内容七、 成品检验八、 旁站监理部位九、 安全文明施工十、 本工程使用表格十一、监理人员安排XXXXX 土建工程地下连续墙监理实施细则一、工程概况：本工程位于 XXXXXXXXXXXXX、，本单位为泵房：包括盾构工作井，配水渠、前 池 、 吸 水 池 及 阀 门 井 。 东 西 向 对 称 布 置 ， 平 面 呈 矩 形 ， 尺 寸 为89.2m×135.2m。泵房采纳基坑开挖施工，基坑分 A1 以及 A2 两区域，A1 区域为盾构工作井，平面外包尺寸为 28.1m×28.4m，开挖深度为 24.95m。A2 区域包括泵房的配水渠、前池与吸水池，基坑呈矩形，平面尺寸 89.2m×135.2m，开挖深度为 21.2m。本工程 A1、A2 区域均采纳 1.0m 厚地下连续墙作为围护结构，混凝土设计强度等级为 C35（水下），抗渗等级为 S10。地下连续墙的垂直度在基坑深度范围内为 1/300。根据墙体的垂直精度及内衬墙厚度确定本工程围护结构不外放。A1 区地下墙深度为 42m，共 20 幅；A2 区地下墙深度为 36.2m，共 72 幅。为了控制地下连续墙的竖向沉降量，需在每幅地下墙内布置两根压浆管，插入墙底下 1m，压浆范围为地墙根部至地下墙底 1.5m。地下连续墙的接头形式采纳柔性接头，墙体接缝之间采纳直径不小于Φ1000 高压旋喷桩止水，水泥掺量 360kg/m3。在每个槽段接缝位置设置两根旋喷桩，A1 区域桩底标高-29.0m，A2 区域桩底标高-25.2m。2、工程地质及水文地质： 拟建工程位于XXXXXXXXXXXX，临近长江口，场地内以苗圃为主，地形较为平坦，地面标高一般为3.75～5.26m。经过业主提供的物探资料及现场开挖样洞情况均显示现场无地下管线。拟建场地地层属古河道沉积地层，缺失第四纪正常沉积标准层暗绿色粘性土⑥层而发育有古河道沉积标识层⑤3 层。在地面下85.0m 深度范围内地层除①层属近代堆积形成外，主要由粘性土、粉性土、淤泥质土、深层的砂土组成，土层分布相对较稳定。根据地基土的特征、成因及物理力学性质，勘探深度内的土层可划分为8 个大层，其中⑤细分为3 个亚层，②及③层夹有砂质粉土透镜体。场...
