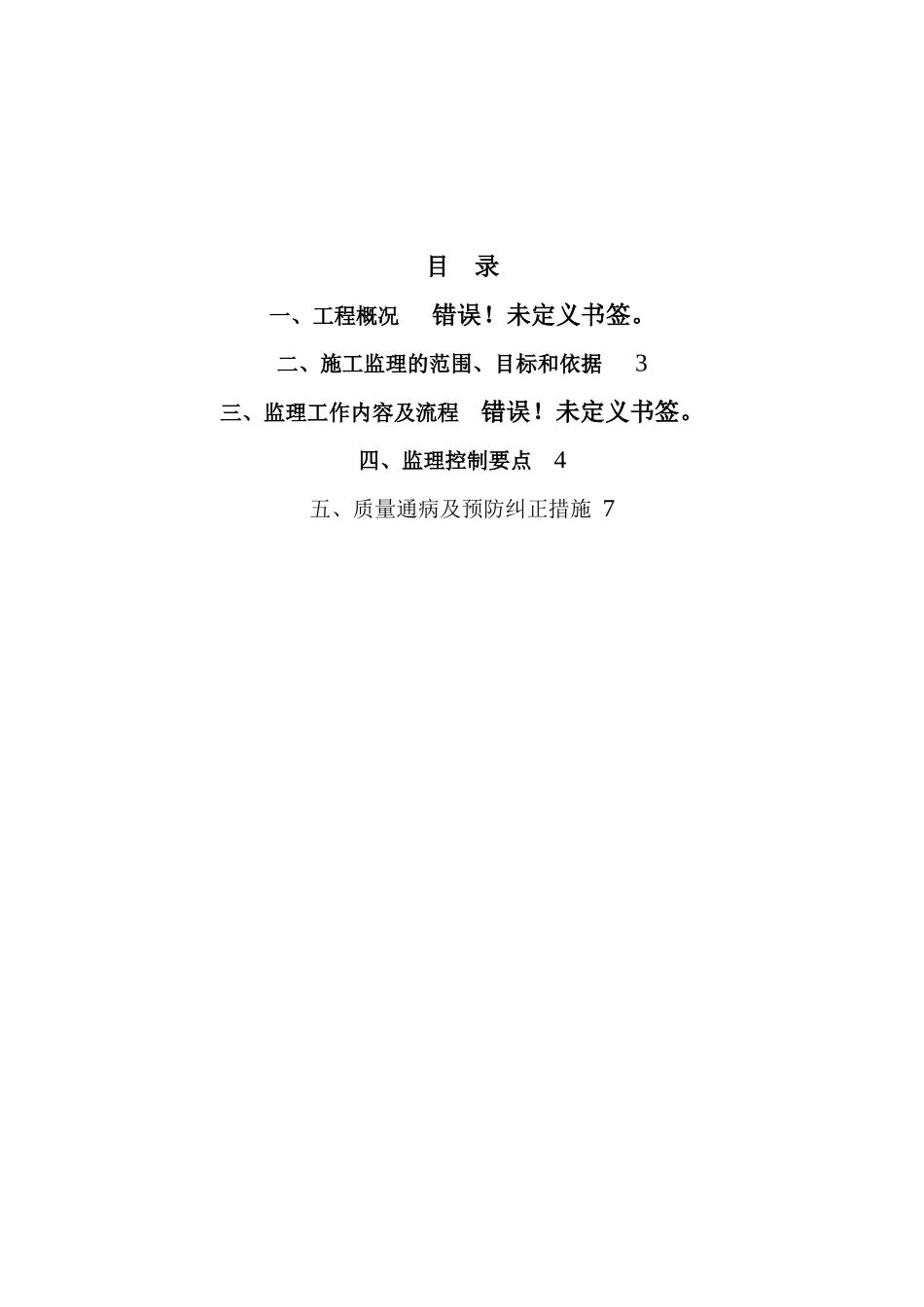

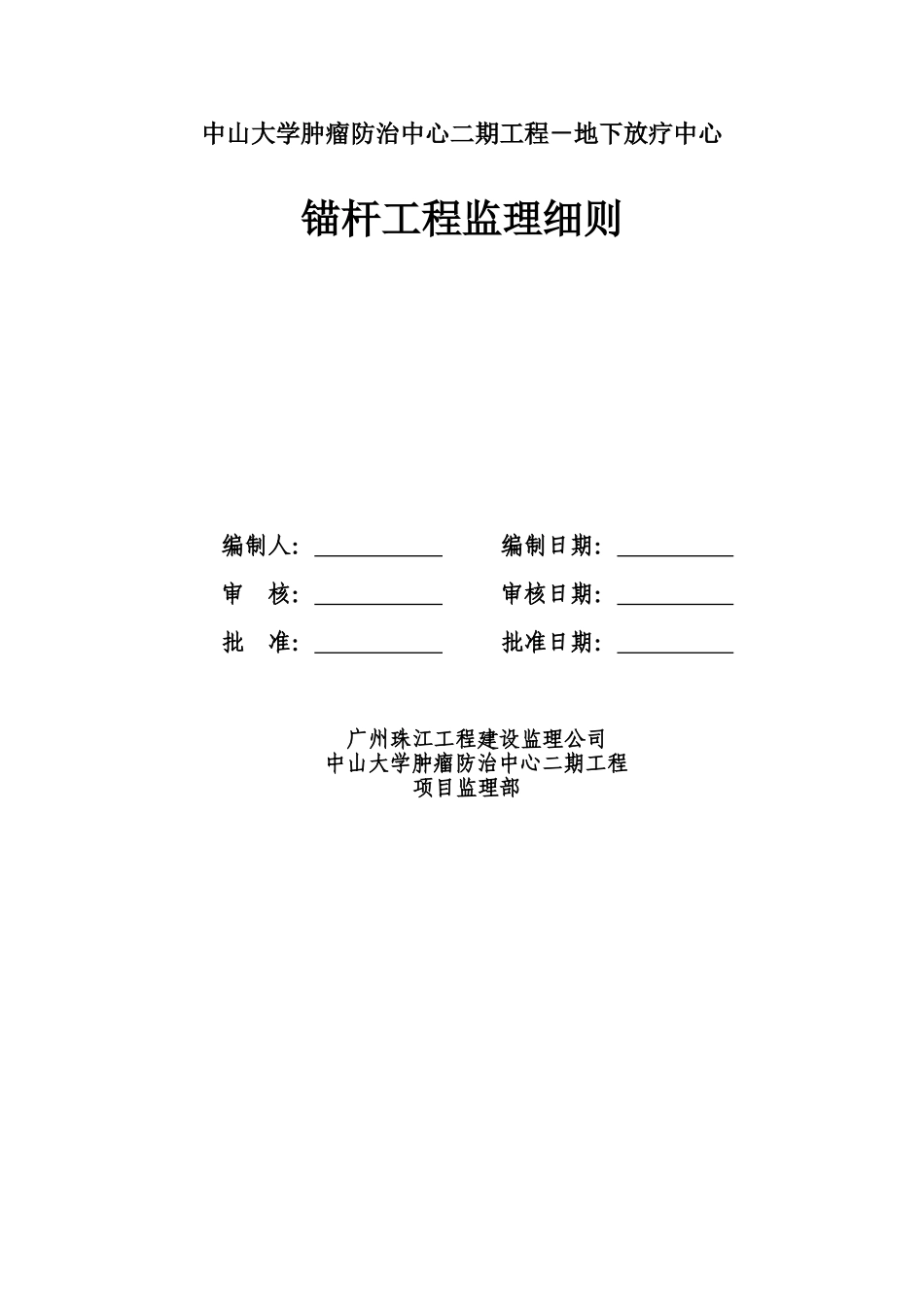

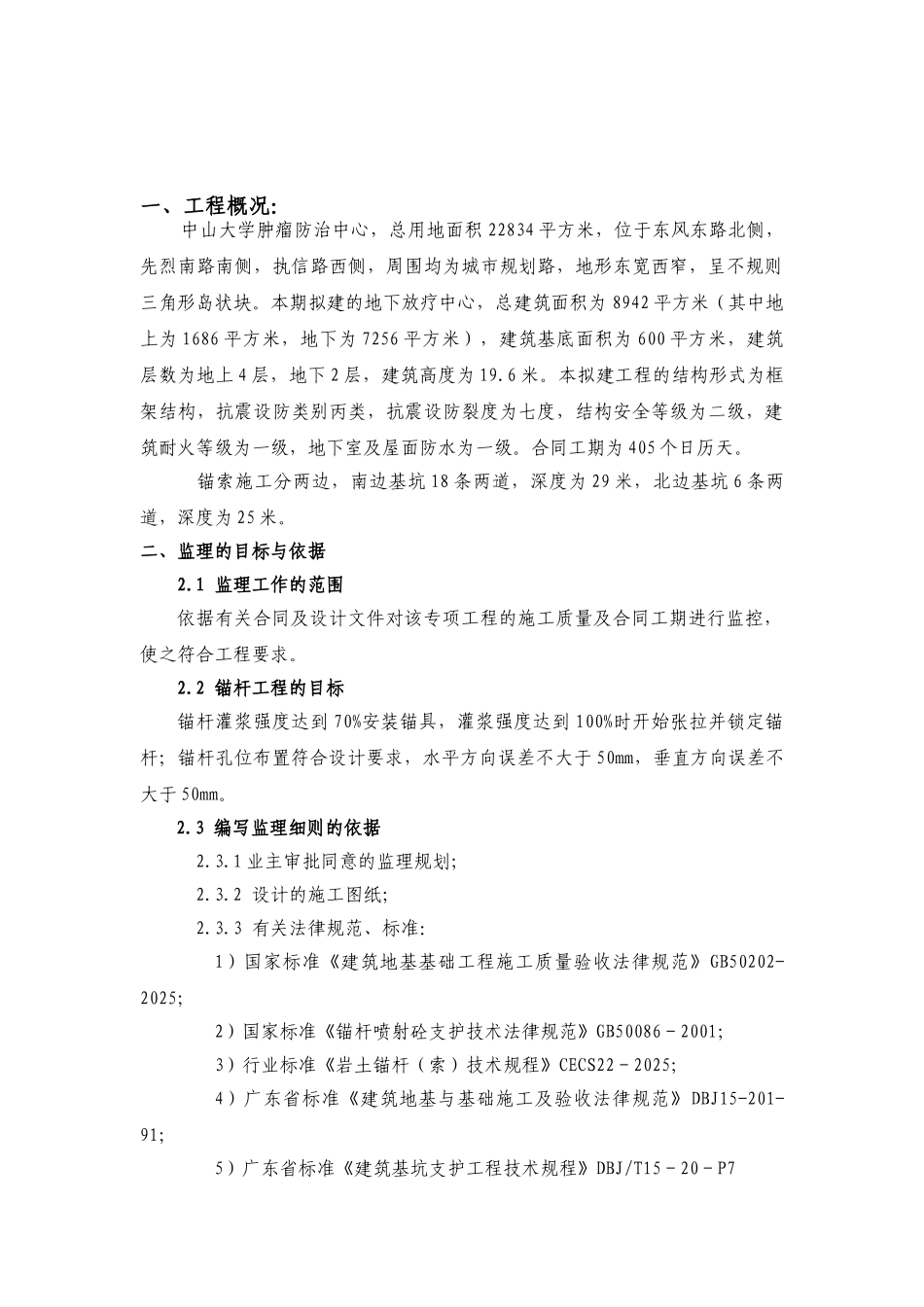

中山大学肿瘤防治中心二期工程－地下放疗中心锚杆工程监理细则编制人： 编制日期： 审 核： 审核日期： 批 准： 批准日期： 广州珠江工程建设监理公司中山大学肿瘤防治中心二期工程项目监理部目 录一、工程概况错误！未定义书签。二、施工监理的范围、目标和依据3三、监理工作内容及流程错误！未定义书签。四、监理控制要点4五、质量通病及预防纠正措施 7一、工程概况：中山大学肿瘤防治中心，总用地面积 22834 平方米，位于东风东路北侧，先烈南路南侧，执信路西侧，周围均为城市规划路，地形东宽西窄，呈不规则三角形岛状块。本期拟建的地下放疗中心，总建筑面积为 8942 平方米（其中地上为 1686 平方米，地下为 7256 平方米），建筑基底面积为 600 平方米，建筑层数为地上 4 层，地下 2 层，建筑高度为 19.6 米。本拟建工程的结构形式为框架结构，抗震设防类别丙类，抗震设防裂度为七度，结构安全等级为二级，建筑耐火等级为一级，地下室及屋面防水为一级。合同工期为 405 个日历天。锚索施工分两边，南边基坑 18 条两道，深度为 29 米，北边基坑 6 条两道，深度为 25 米。二、监理的目标与依据2.1 监理工作的范围依据有关合同及设计文件对该专项工程的施工质量及合同工期进行监控，使之符合工程要求。2.2 锚杆工程的目标锚杆灌浆强度达到 70%安装锚具，灌浆强度达到 100%时开始张拉并锁定锚杆；锚杆孔位布置符合设计要求，水平方向误差不大于 50mm，垂直方向误差不大于 50mm。2.3 编写监理细则的依据2.3.1 业主审批同意的监理规划；2.3.2 设计的施工图纸；2.3.3 有关法律规范、标准：1）国家标准《建筑地基基础工程施工质量验收法律规范》GB50202-2025；2）国家标准《锚杆喷射砼支护技术法律规范》GB50086－2001；3）行业标准《岩土锚杆（索）技术规程》CECS22－2025；4）广东省标准《建筑地基与基础施工及验收法律规范》DBJ15-201-91；5）广东省标准《建筑基坑支护工程技术规程》DBJ/T15－20－P76）广州市标准《广州地区建筑基坑支护技术规定》GJB02-98；2.3.4 审批同意的施工组织设计。三、监理工作内容及流程：3.1 预应力锚杆监理工作的内容3.1.1 锚杆施工下钻前检查定位放线,符合要求后才能开钻。3.1.2 锚杆杆件制作前对进场材料进行复检,合格后方可使用。3.1.3 插入钢绞线时,孔口预留工作长度大于 1.2m。3.1.4 对注浆过程进行全程旁站监理。3.2 锚杆监理工作的流程图纸会审施工准...
