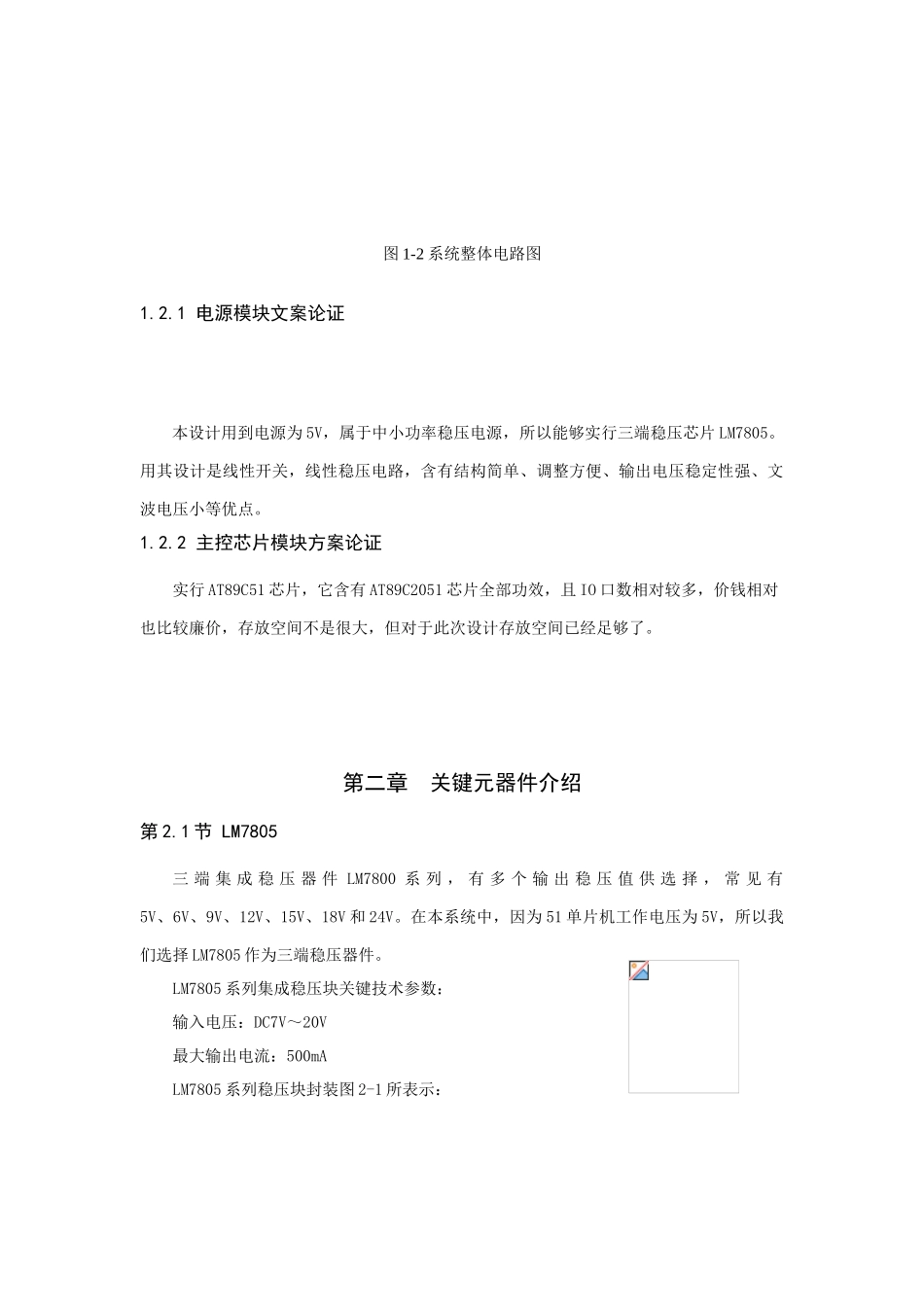

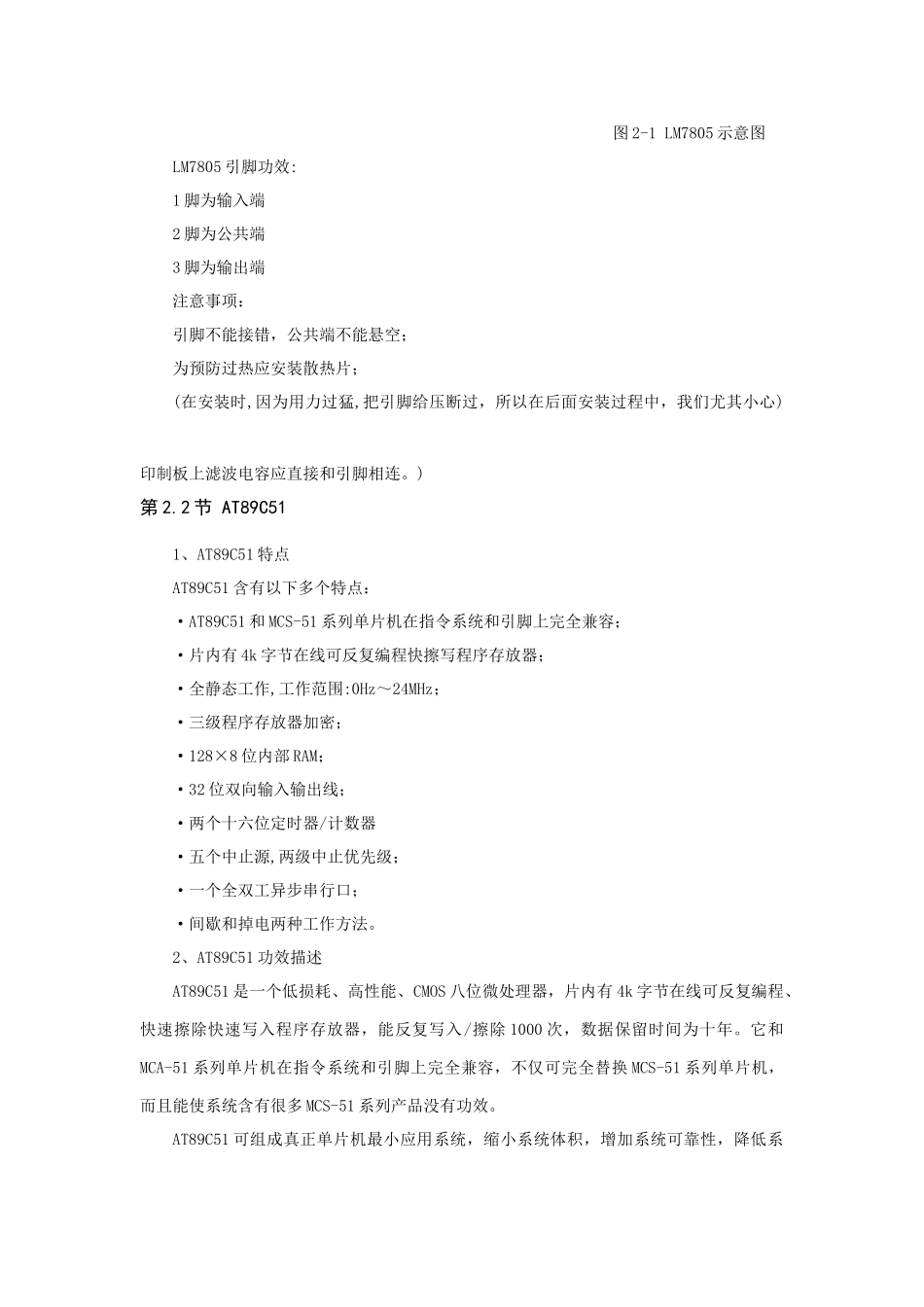

设计热水器水温自动控制电路将实现以下功效： 1、对温度正确控制.实行DS18B20实时采集热水器内水温，将采集到温度送单片机处理,然后用数码管进行实时显示。2、能够设定正常水温控制在37度左右，当水温达成设定温度时停止加热。.3、可靠水位采集电路，当水位低于某一置时，鸣蜂器响10秒起到提醒报警作用。4、配置遥控器，操作愈加方便。第一章构和总体结方案论证对热水器自动控制系统进行精心设计，在设计过程中，我们综合多方面知识进行分析。系统整体结构图以下图所表示：图 1.1 热水器自动控制系统方框图该系统关键有：电源电路、温度和水位采集电路、显示电路，报警电路、输出控制电路、加热电路、红外接收和发送模块等。系统总原理图：中央处理单元AT89C51水位采集模块加热模块红 外 接 收模块报警电路晶振电路复位电路温度控制模块温度显示模块红 外 发 送模块图 1-2 系统整体电路图1.2.1 电源模块文案论证本设计用到电源为 5V，属于中小功率稳压电源，所以能够实行三端稳压芯片 LM7805。用其设计是线性开关，线性稳压电路，含有结构简单、调整方便、输出电压稳定性强、文波电压小等优点。1.2.2 主控芯片模块方案论证实行 AT89C51 芯片，它含有 AT89C2051 芯片全部功效，且 IO 口数相对较多，价钱相对也比较廉价，存放空间不是很大，但对于此次设计存放空间已经足够了。第二章 关键元器件介绍第 2.1 节 LM7805三 端 集 成 稳 压 器 件 LM7800 系 列 ， 有 多 个 输 出 稳 压 值 供 选 择 ， 常 见 有5V、6V、9V、12V、15V、18V 和 24V。在本系统中，因为 51 单片机工作电压为 5V，所以我们选择 LM7805 作为三端稳压器件。LM7805 系列集成稳压块关键技术参数：输入电压：DC7V～20V最大输出电流：500mALM7805 系列稳压块封装图 2-1 所表示： 图 2-1 LM7805 示意图LM7805 引脚功效: 1 脚为输入端 2 脚为公共端 3 脚为输出端 注意事项： 引脚不能接错，公共端不能悬空； 为预防过热应安装散热片； (在安装时,因为用力过猛,把引脚给压断过，所以在后面安装过程中，我们尤其小心) 印制板上滤波电容应直接和引脚相连。)第 2.2 节 AT89C511、AT89C51 特点AT89C51 含有以下多个特点：·AT89C51 和 MCS-51 系列单片机在指令系统和引脚上完全兼容；·片内有 4k 字节在线可反复编程快擦写程序存放器；·全静态工作,工作范围:0Hz～24MHz；·三级程序存放器加密；...
