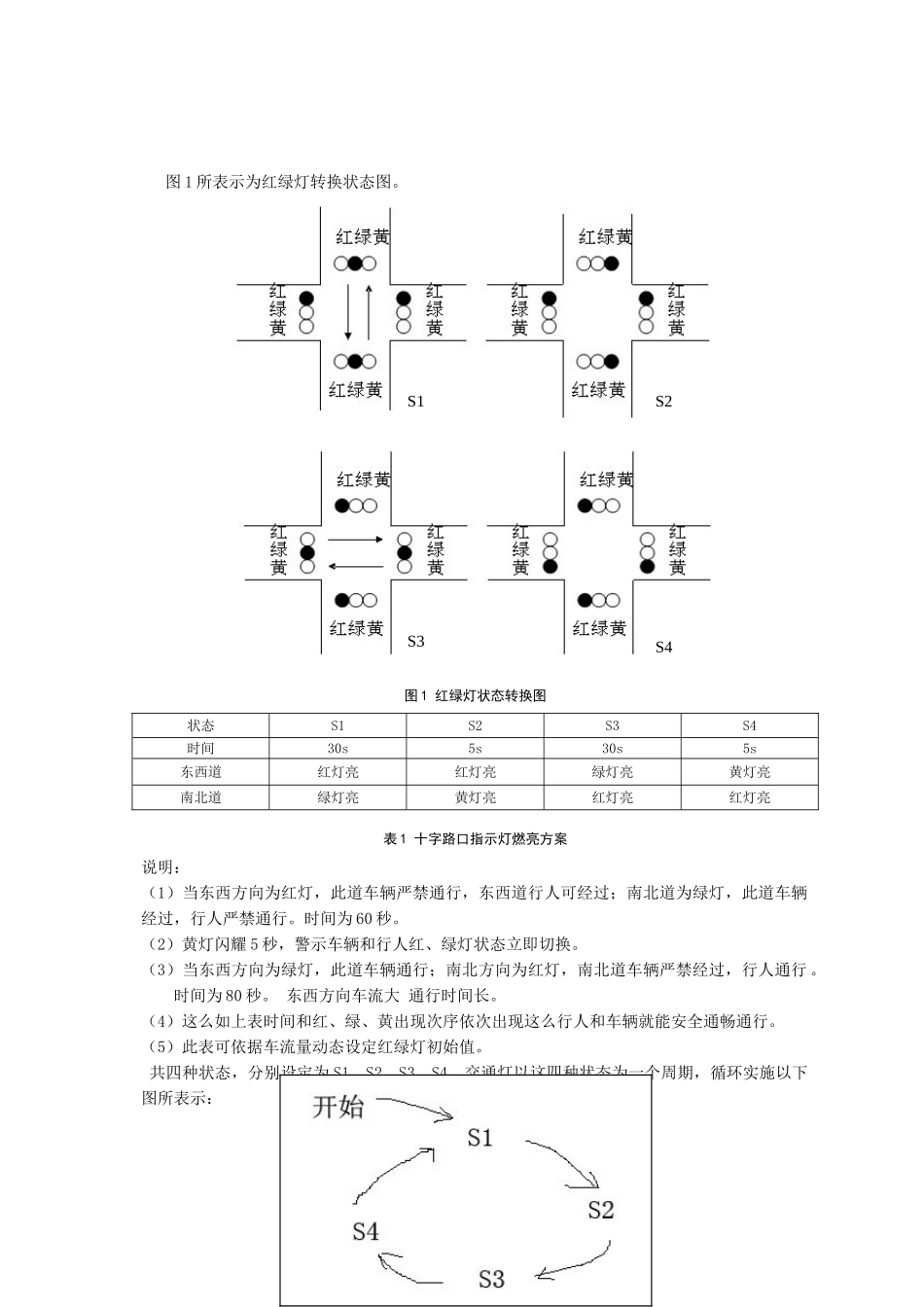

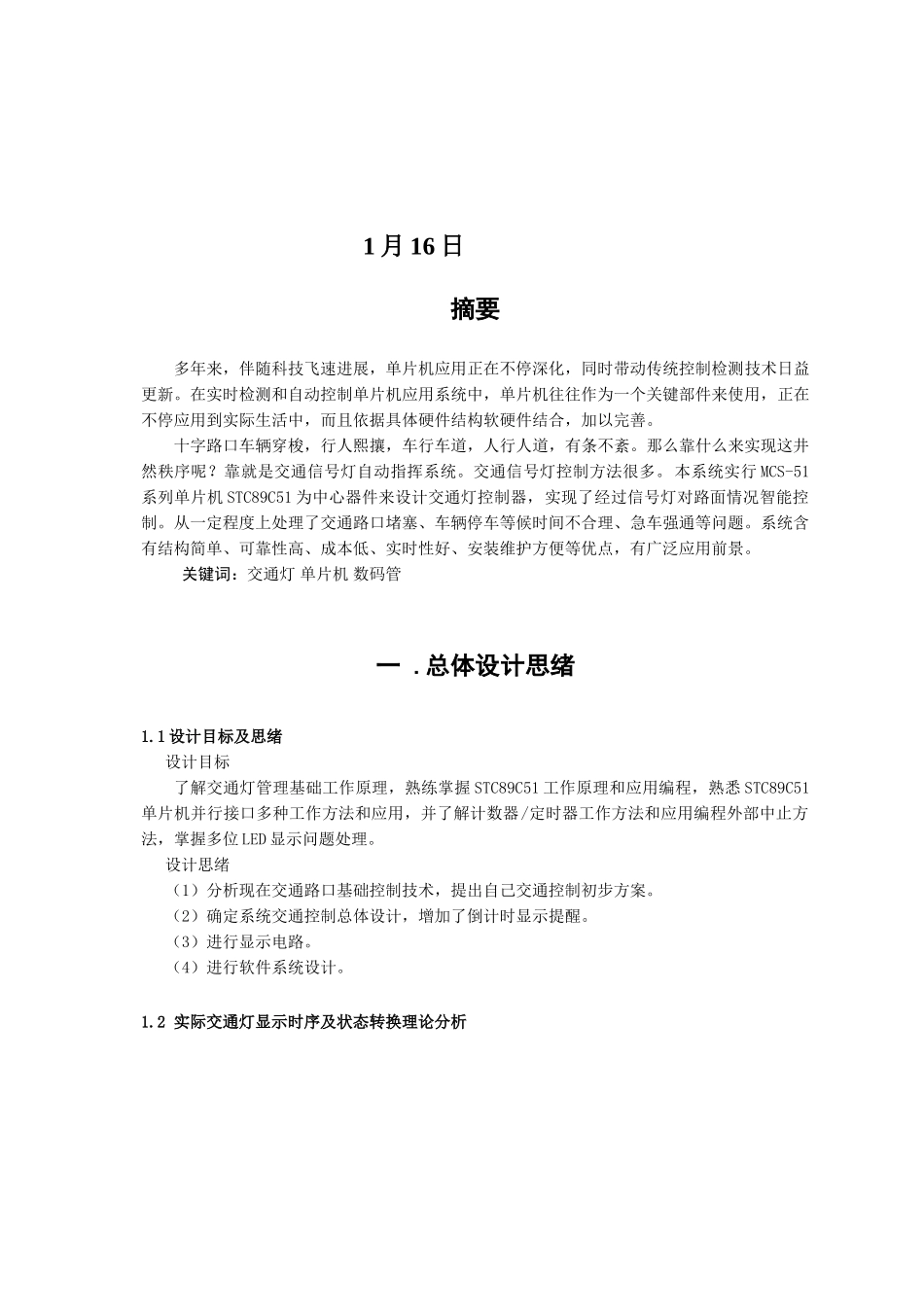

华北水利水电学院 基于 C51 单片机 交通灯课程设计试验汇报 姓 名：田坤 班 级：125 专 业：电子信息科学和技术 指导老师：辛艳辉 刘明堂 1 月 16 日摘要多年来，伴随科技飞速进展，单片机应用正在不停深化，同时带动传统控制检测技术日益更新。在实时检测和自动控制单片机应用系统中，单片机往往作为一个关键部件来使用，正在不停应用到实际生活中，而且依据具体硬件结构软硬件结合，加以完善。十字路口车辆穿梭，行人熙攘，车行车道，人行人道，有条不紊。那么靠什么来实现这井然秩序呢？靠就是交通信号灯自动指挥系统。交通信号灯控制方法很多。本系统实行 MCS-51系列单片机 STC89C51 为中心器件来设计交通灯控制器，实现了经过信号灯对路面情况智能控制。从一定程度上处理了交通路口堵塞、车辆停车等候时间不合理、急车强通等问题。系统含有结构简单、可靠性高、成本低、实时性好、安装维护方便等优点，有广泛应用前景。关键词：交通灯 单片机 数码管一 .总体设计思绪1.1 设计目标及思绪设计目标了解交通灯管理基础工作原理，熟练掌握 STC89C51 工作原理和应用编程，熟悉 STC89C51单片机并行接口多种工作方法和应用，并了解计数器/定时器工作方法和应用编程外部中止方法，掌握多位 LED 显示问题处理。设计思绪（1）分析现在交通路口基础控制技术，提出自己交通控制初步方案。（2）确定系统交通控制总体设计，增加了倒计时显示提醒。（3）进行显示电路。（4）进行软件系统设计。1.2 实际交通灯显示时序及状态转换理论分析图 1 所表示为红绿灯转换状态图。图 1 红绿灯状态转换图表 1 十字路口指示灯燃亮方案说明：（1）当东西方向为红灯，此道车辆严禁通行，东西道行人可经过；南北道为绿灯，此道车辆经过，行人严禁通行。时间为 60 秒。 （2）黄灯闪耀 5 秒，警示车辆和行人红、绿灯状态立即切换。 （3）当东西方向为绿灯，此道车辆通行；南北方向为红灯，南北道车辆严禁经过，行人通行 。 时间为 80 秒。 东西方向车流大 通行时间长。 （4）这么如上表时间和红、绿、黄出现次序依次出现这么行人和车辆就能安全通畅通行。 （5）此表可依据车流量动态设定红绿灯初始值。 共四种状态，分别设定为 S1、S2、S3、S4，交通灯以这四种状态为一个周期，循环实施以下图所表示：状态S1S2S3S4时间30s5s30s5s东西道红灯亮红灯亮绿灯亮黄灯亮南北道绿灯亮黄灯亮红灯亮红灯亮S1S2S4S3程序就是在上述四种状...
