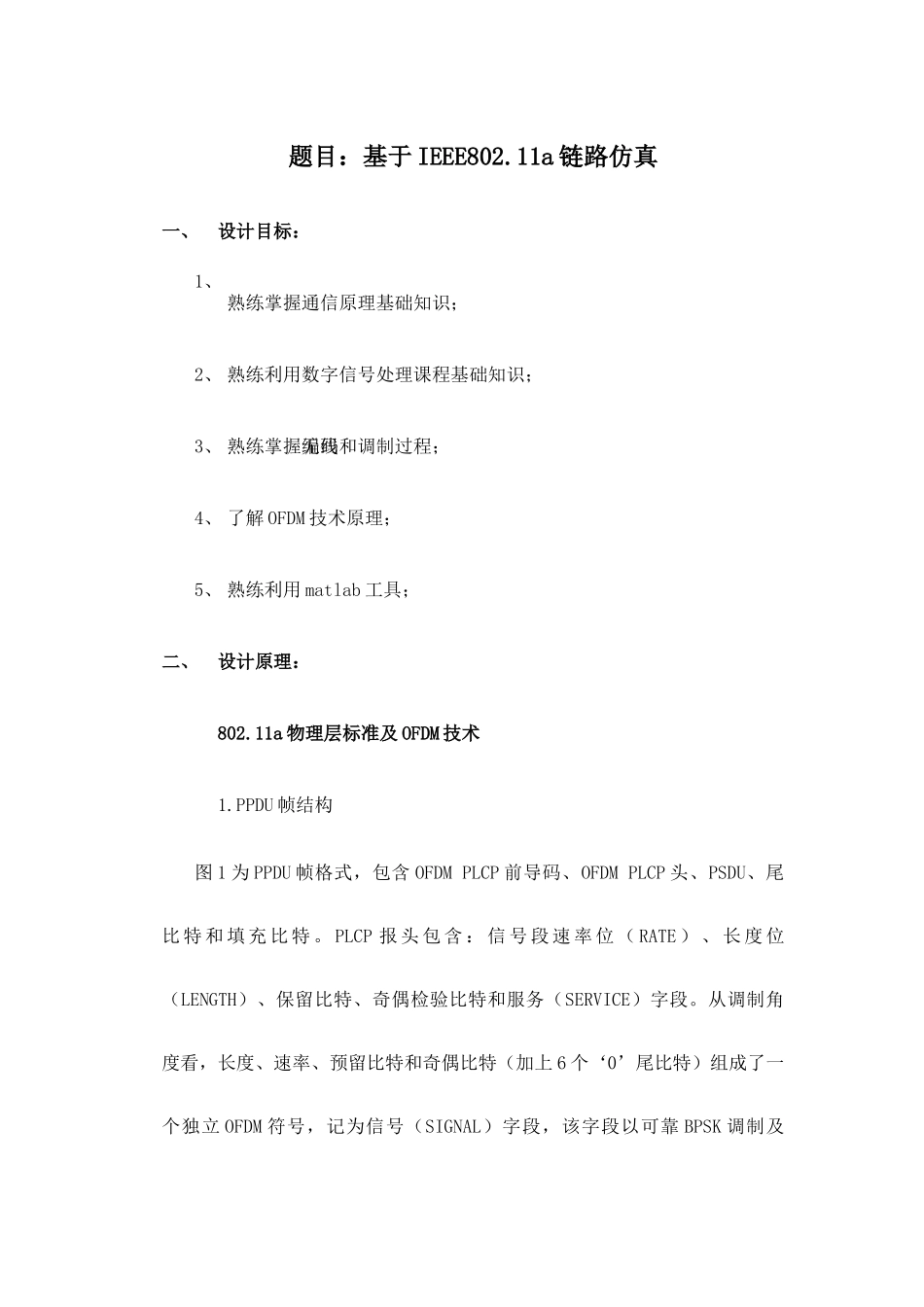

通信和信息工程学院 专业课程设计 B 汇报专业班级： ——————————————————————————装 订 线—————————————————————————————————汇报份数 ： 1 设计总成绩： 学生姓名： 学号(班内序号): 年 04 月 11 日题目：基于 IEEE802.11a 链路仿真一、设计目标：1、熟练掌握通信原理基础知识；2、 熟练利用数字信号处理课程基础知识；3、 熟练掌握无线编码和调制过程；4、 了解 OFDM 技术原理；5、 熟练利用 matlab 工具；二、设计原理：802.11a 物理层标准及 OFDM 技术1.PPDU 帧结构图 1 为 PPDU 帧格式，包含 OFDM PLCP 前导码、OFDM PLCP 头、PSDU、尾比 特 和 填 充 比 特 。 PLCP 报 头 包 含 ： 信 号 段 速 率 位 （ RATE ） 、 长 度 位（LENGTH）、保留比特、奇偶检验比特和服务（SERVICE）字段。从调制角度看，长度、速率、预留比特和奇偶比特（加上 6 个‘0’尾比特）组成了一个独立 OFDM 符号，记为信号（SIGNAL）字段，该字段以可靠 BPSK 调制及1/2 编码率发送。PLCP 报头 SERVICE 字段和 PSDU（加上 6 个‘0’尾比特和填充比特）一起，标识为 DATA 字段，以 RATE 字段中指示数据速率进行发送，而且可能组成多个 OFDM 符号。在接收 SIGNAL 字段内尾比特后可立即解码出RATE 和 LENGTH 字段，这二者对于解码出该分组中 DATA 是必需。另外，即使接收方不支持接收分组中数据速率，经过从分组中 DATA 和 LENGTH 内容中推测出分组连续时间。图 1 PPDU 帧结构2.OFDM 符号结构图所表示，OFDM 前导训练序列包含 10 个短训练序列、2 个长训练序列。前导训练序列用来做系统同时、信道估量、频偏估量、自适应控制（AGC）等。前导训练序列后面是 Signal 段，再后面是 Data 区。图 2 OFDM 符号结构其中 t1-t10 表示短训练符号，T1 和 T2 表示长训练符号，总训练时间为16us。图中虚线表示边界代表傅里叶逆变换周期性引发循环。3.OFDM 技术介绍OFDM （ Orthogonal Frequency Division Multiplexing ， 正 交 频 分 复用）是一个特别多载波调制技术，它利用载波间正交性深化提升频谱利用率，而且能够抗窄带干扰和抗多径衰落。OFDM 经过多个正交子载波将串行数据并行传输，能够增大码元宽度，降低单个码元占用频带，抵御多径引发频率选择性衰落，能够有效克服码间串扰...
