基于PLC恒压供水系统的设计

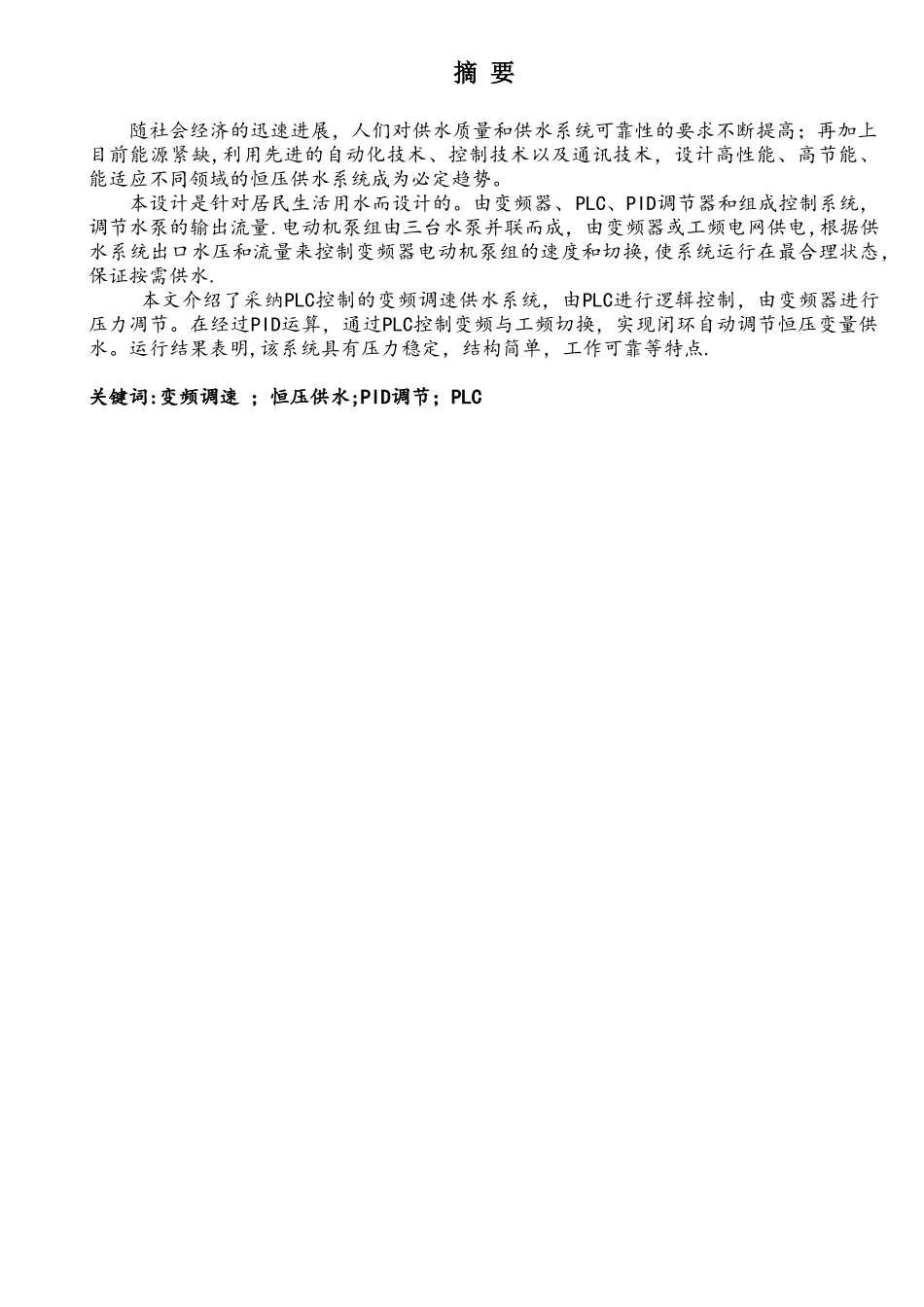

摘 要随社会经济的迅速进展，人们对供水质量和供水系统可靠性的要求不断提高；再加上目前能源紧缺,利用先进的自动化技术、控制技术以及通讯技术，设计高性能、高节能、能适应不同领域的恒压供水系统成为必定趋势。本设计是针对居民生活用水而设计的。由变频器、PLC、PID调节器和组成控制系统，调节水泵的输出流量.电动机泵组由三台水泵并联而成，由变频器或工频电网供电,根据供水系统出口水压和流量来控制变频器电动机泵组的速度和切换,使系统运行在最合理状态，保证按需供水. 本文介绍了采纳PLC控制的变频调速供水系统，由PLC进行逻辑控制，由变频器进行压力凋节。在经过PID运算，通过PLC控制变频与工频切换，实现闭环自动调节恒压变量供水。运行结果表明,该系统具有压力稳定，结构简单，工作可靠等特点.关键词:变频调速 ；恒压供水;PID调节；PLC 目录摘 要..................................................11 绪论..................................................11.1 变频恒压供水产生的背景和意义.....................11.2 变频恒压供水系统的国内讨论现状...................31。3 课题来源及本文的主要讨论内容....................51。4 本论文中所做的工作..............................52 恒压供水系统的基本构成................................63 变频器和压力传感器....................................83.1 变频器的基本结构.................................83。2 变频器的分类及工作原理.........................113.3 变频器的操作方式及使用..........................123。4 变频器硬件选择.................................133。5 压力传感器.....................................144 PLC 选择及应用........................................164.1 PLC 在恒压供水泵站中的主要任务..................164。2 PLC 模拟量扩展单元的配置及应用.................164。2.1 模拟量输入模块的功能及与 PLC 系统的连接…………………………。174。2。2 模拟量输入模块缓冲存储器（BFM）的分配.......184。2。3 模拟量输出模块的功能及 PLC 系统连接.........204.2。4 模拟量输出模块的偏置、增益及分配.............215 PID 控制器的设计.....................................225。1 PID 控制算法及特点.............................235.2 PID 参数整定的相关原则................
