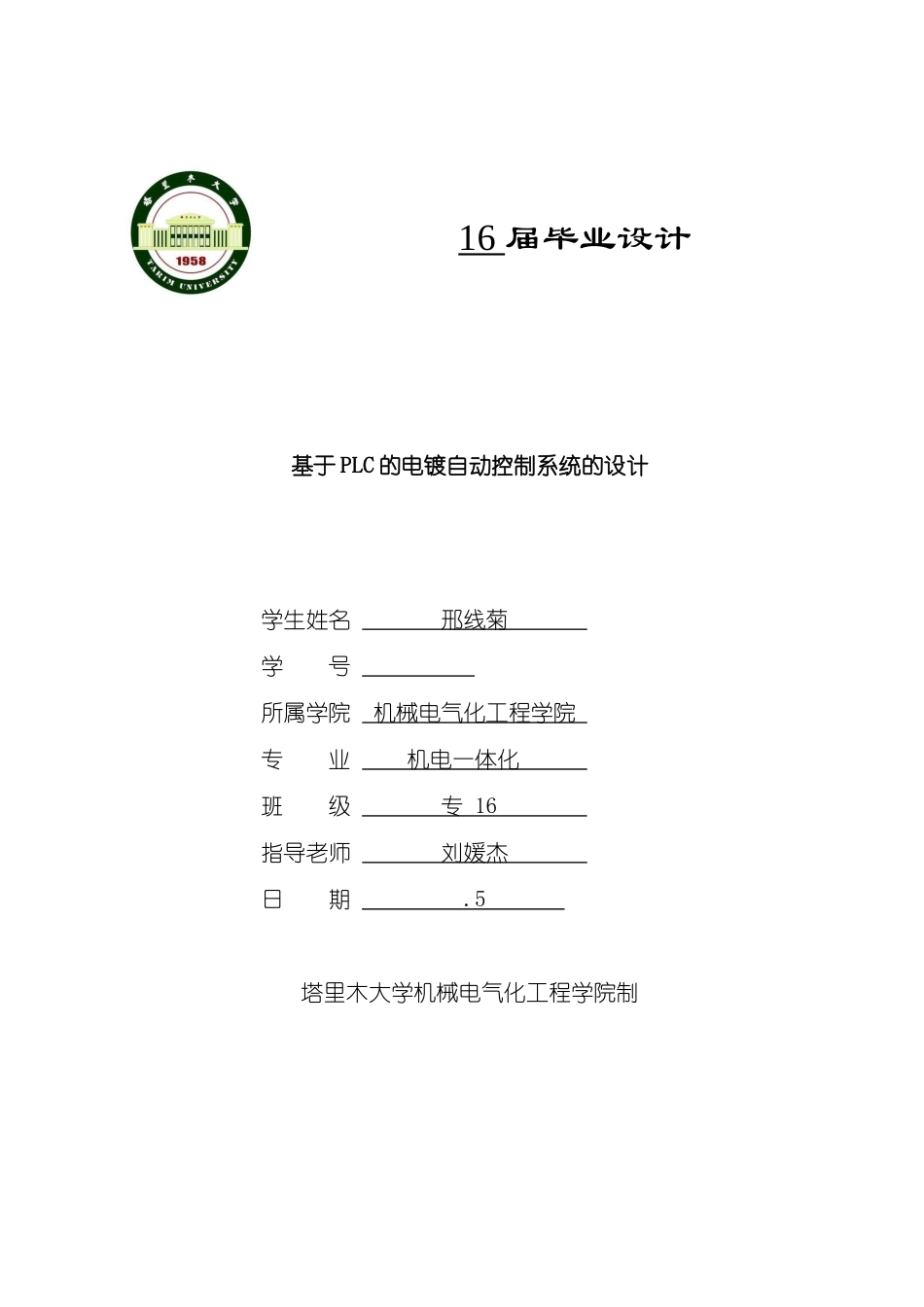

基于 PLC 的电镀自动控制系统的设计学生姓名 邢线菊 学 号 所属学院 机械电气化工程学院 专 业 机电一体化 班 级 专 16 指导老师 刘媛杰 日 期 .5 塔里木大学机械电气化工程学院制16 届毕业设计 前 言本 设 计 探 讨 了 如 何 利 用 德 国 西 门 子S7-200 系 列 PLC 进 行 自 动 化 电 镀 生 产 线 的控 制 , 在 本 次 设 计 中 , 我 从 自 动 控 制技 术 器 件 在 国 内 的 应 用 前 景 及 电 镀 生产 现 场 的 环 境 来 考 虑 , 以 使 该 生 产 线真 正 具 备 自 动 生 产 运 行 为 目 的 , 制 定了 在 当 前 及 以 后 都 应 用 广 泛 且 能 适 应多 种 环 境 的 可 编 程 控 制 器 来 控 制 整 个工 作 流 程 的 方 案 。 重 点 分 析 了 系 统 软硬 件 设 计 部 分 , 并 给 出 了 系 统 硬 件 接线图、 PLC 控制I/O 端口分配表以及整体 程 序 流 程 图 等 , 实 现 了 电 镀 生 产 自动 化 , 提 高 了 生 产 效 率 , 降 低 了 劳 动强 度 。 为 适 应 现 代 传 统 的 工 业 控 制 系统 , 我 还 采 纳 了 基 于 组 态 软 件 的 系 统作 为 监 控 系 统 , 与 PLC 配 合 完 成 了 该 系统 的 实 时 监 控 系 统 功 能 , 从 画 面 上 达到 了 该 系 统 的 监 控 目 的 , 更 好 的 使 该自 动 生 产 系 统 融 入 到 现 代 工 业 控 制 领域 中 。 关 键 词 : PLC, 电 镀 , 组 态 软 件 目 录第 1 章 绪 论 ...................................11.1 PLC的 进 展 和 历 史 趋 势 ..............11.2 PLC的 分 类 ................................31.2.1 按 I/O 点 数 分 类 .................31.2.2 按 功 能 分 类 .....................31.3 PLC系 统 组 成 及 各 部 分 的 功 能 ...41.4 PLC的 基 本 工 作 原 理 .................51.5 电 镀 生 产 线 的 控 制 系 统 概 述 与 选题 背 景 意 义 ................................51.5.1 生 产 线 的 控 制 系 统 的 概 述51.5.2 课 题 的 选 题 背 景 及 意 义 ....
