基于TMSFDSP微处理器的最小专业系统设计

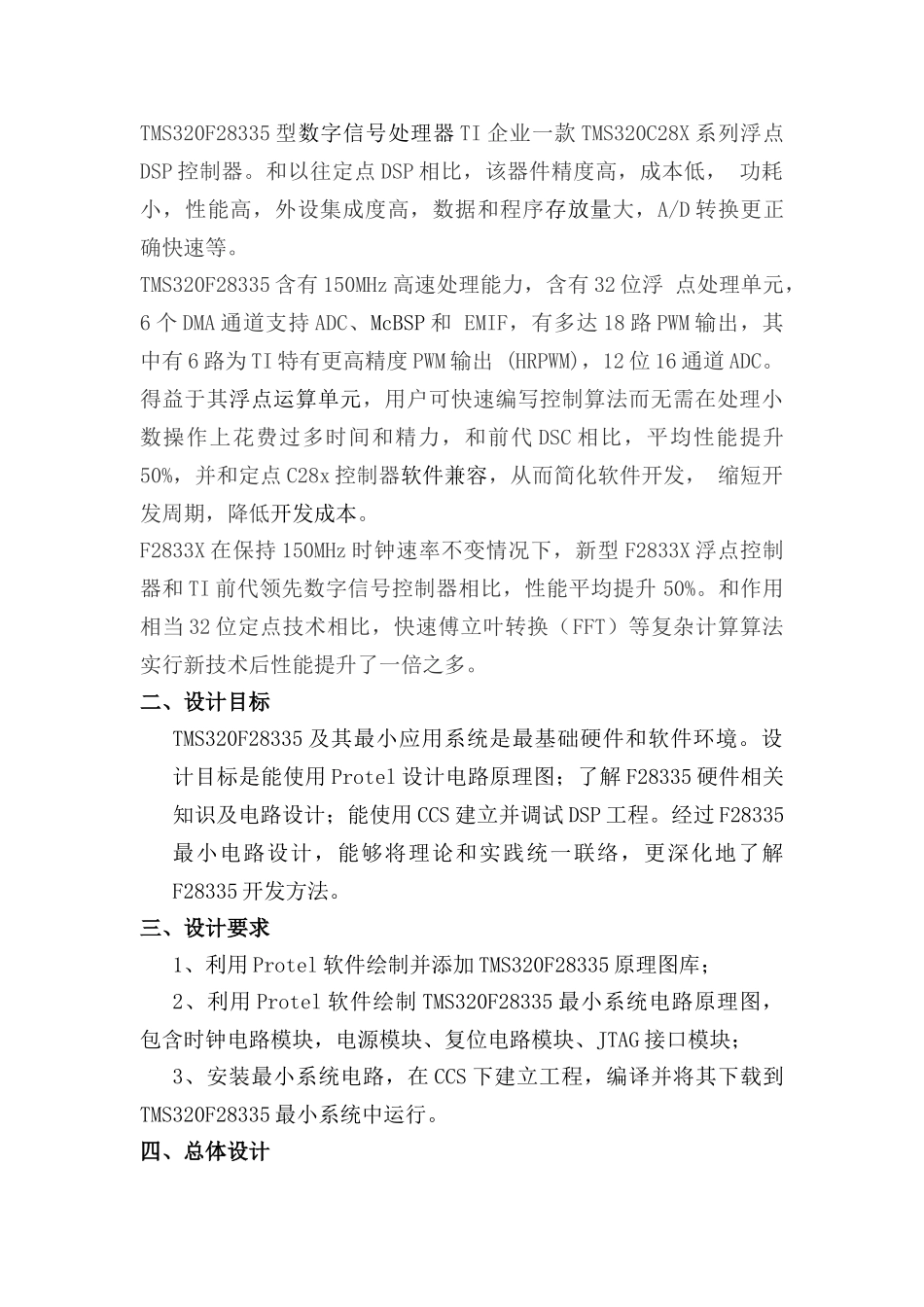

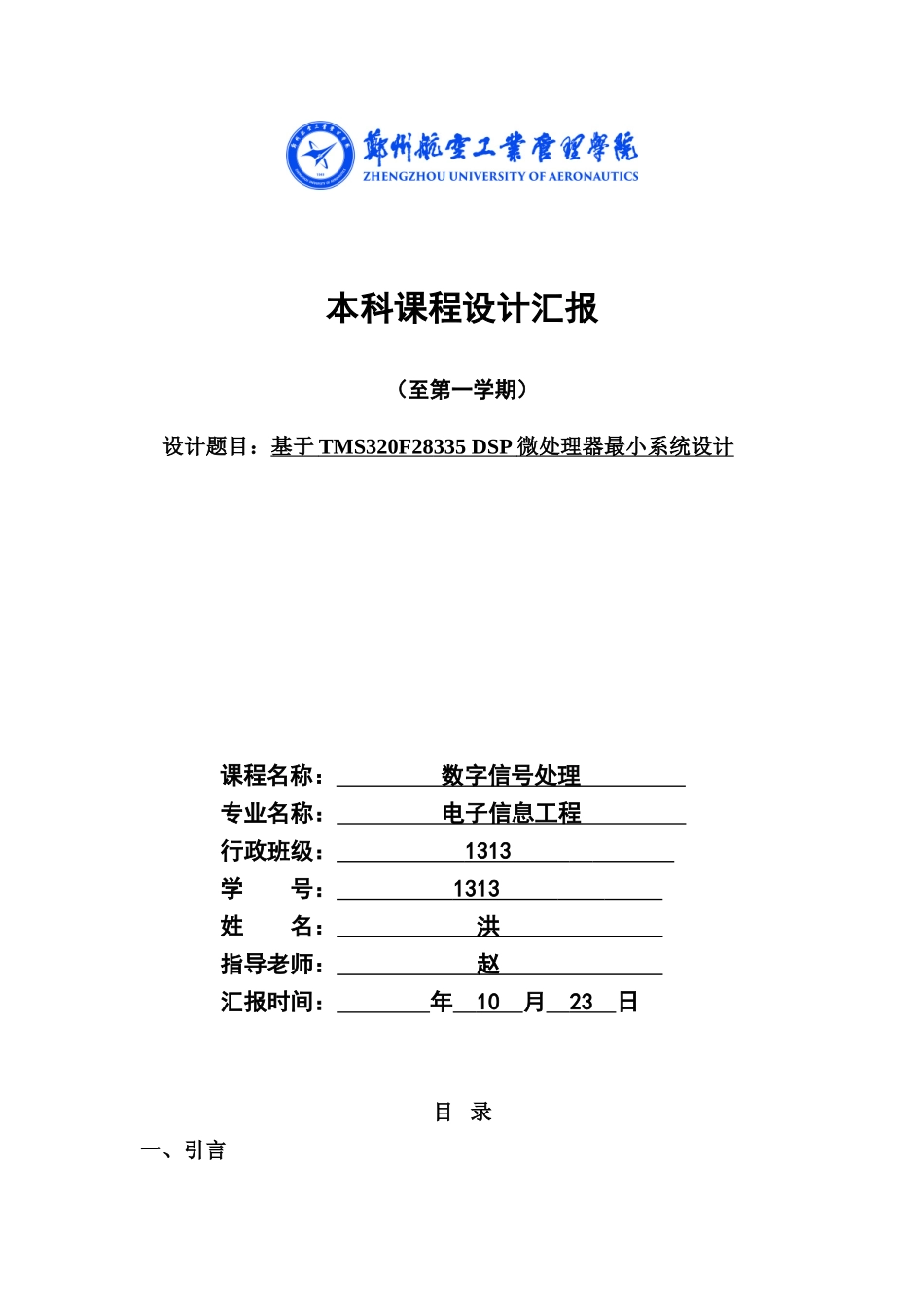

本科课程设计汇报（至第一学期）设计题目：基于 TMS320F28 335 DSP 微处理器最小系统设计 课程名称： 数字信号处理 专业名称： 电子信息工程 行政班级： 1313 学 号： 1313 姓 名： 洪 指导老师： 赵 汇报时间： 年 10 月 23 日目 录一、引言TMS320F28335 型数字信号处理器 TI 企业一款 TMS320C28X 系列浮点DSP 控制器。和以往定点 DSP 相比，该器件精度高，成本低， 功耗小，性能高，外设集成度高，数据和程序存放量大，A/D 转换更正确快速等。TMS320F28335 含有 150MHz 高速处理能力，含有 32 位浮 点处理单元，6 个 DMA 通道支持 ADC、McBSP 和 EMIF，有多达 18 路 PWM 输出，其中有 6 路为 TI 特有更高精度 PWM 输出 (HRPWM)，12 位 16 通道 ADC。得益于其浮点运算单元，用户可快速编写控制算法而无需在处理小数操作上花费过多时间和精力，和前代 DSC 相比，平均性能提升50%，并和定点 C28x 控制器软件兼容，从而简化软件开发， 缩短开发周期，降低开发成本。F2833X 在保持 150MHz 时钟速率不变情况下，新型 F2833X 浮点控制器和 TI 前代领先数字信号控制器相比，性能平均提升 50%。和作用相当 32 位定点技术相比，快速傅立叶转换（FFT）等复杂计算算法实行新技术后性能提升了一倍之多。二、设计目标TMS320F28335 及其最小应用系统是最基础硬件和软件环境。设计目标是能使用 Protel 设计电路原理图；了解 F28335 硬件相关知识及电路设计；能使用 CCS 建立并调试 DSP 工程。经过 F28335最小电路设计，能够将理论和实践统一联络，更深化地了解F28335 开发方法。三、设计要求1、利用 Protel 软件绘制并添加 TMS320F28335 原理图库；2、利用 Protel 软件绘制 TMS320F28335 最小系统电路原理图，包含时钟电路模块，电源模块、复位电路模块、JTAG 接口模块；3、安装最小系统电路，在 CCS 下建立工程，编译并将其下载到TMS320F28335 最小系统中运行。四、总体设计TMS320F28335 DSP 微处理器属于通用可编程微处理器，在应用时包含硬件电路设计及软件设计，在理论课部分，关键是了解了F28335 体系架构及软件开发相关知识，在具体使用时，需要绘制电路原理图及版图。TMS320F28335 DSP 微处理器运行基础环境包含时钟电路、电源电路、复位电路及 JTAG 接口调试电路等，为了便于测试系统运行情况，通常在其外围直接设计串口通信电路及相关测试...
