基于单片机的LED汉字显示屏设计与制作

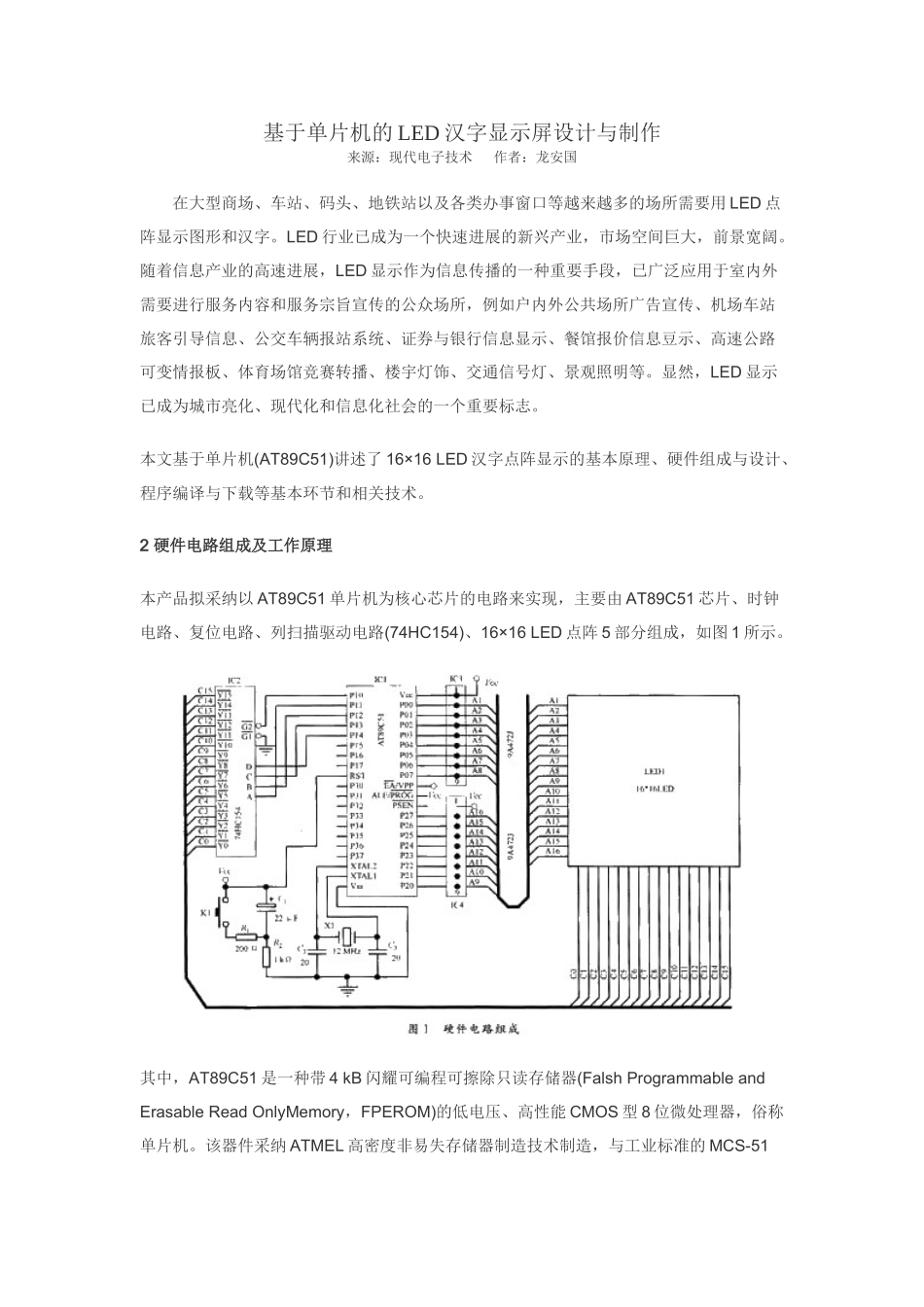

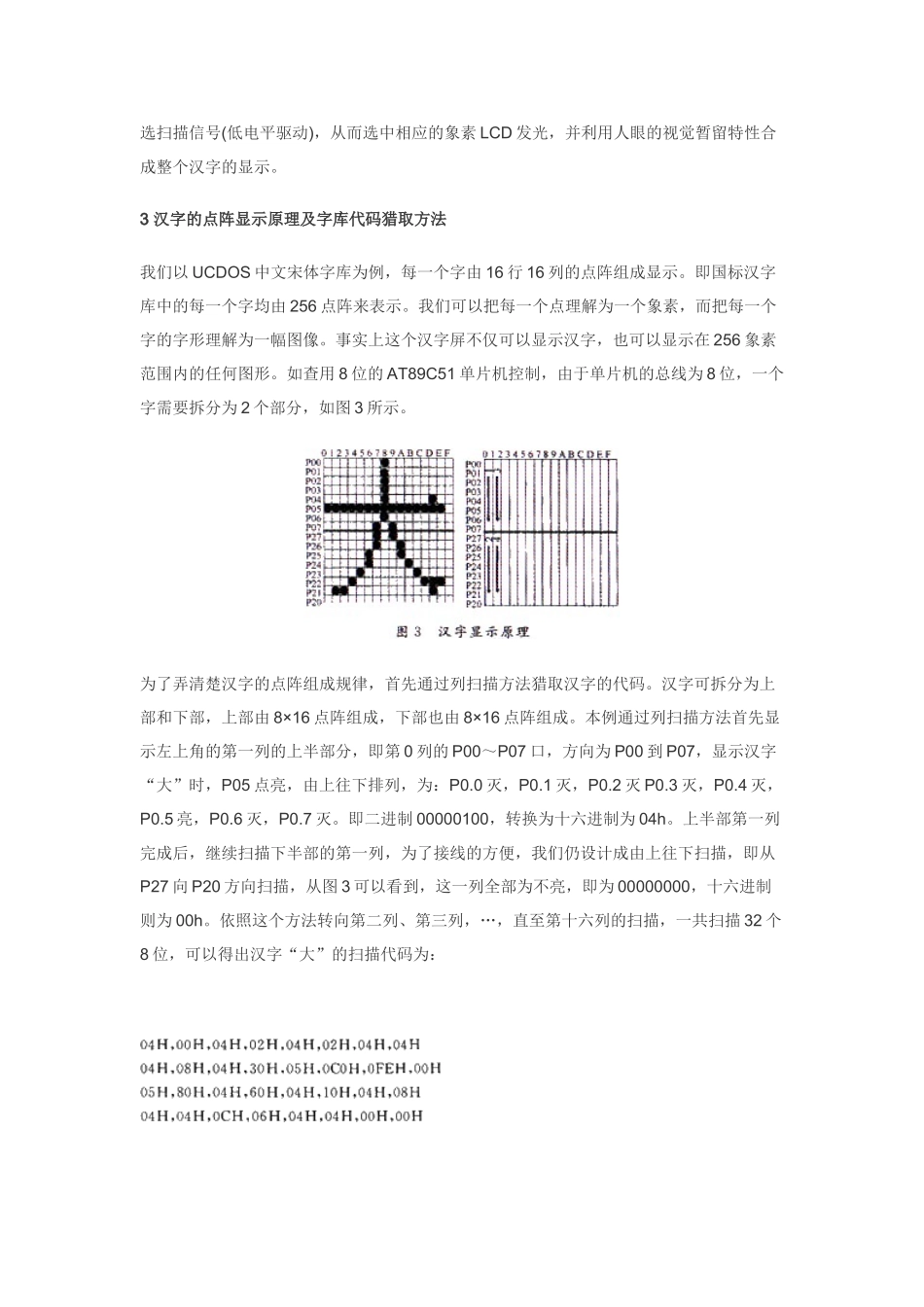

基于单片机的 LED 汉字显示屏设计与制作来源：现代电子技术 作者：龙安国在大型商场、车站、码头、地铁站以及各类办事窗口等越来越多的场所需要用 LED 点阵显示图形和汉字。LED 行业已成为一个快速进展的新兴产业，市场空间巨大，前景宽阔。随着信息产业的高速进展，LED 显示作为信息传播的一种重要手段，已广泛应用于室内外需要进行服务内容和服务宗旨宣传的公众场所，例如户内外公共场所广告宣传、机场车站旅客引导信息、公交车辆报站系统、证券与银行信息显示、餐馆报价信息豆示、高速公路可变情报板、体育场馆竞赛转播、楼宇灯饰、交通信号灯、景观照明等。显然，LED 显示已成为城市亮化、现代化和信息化社会的一个重要标志。 本文基于单片机(AT89C51)讲述了 16×16 LED 汉字点阵显示的基本原理、硬件组成与设计、程序编译与下载等基本环节和相关技术。2 硬件电路组成及工作原理本产品拟采纳以 AT89C51 单片机为核心芯片的电路来实现，主要由 AT89C51 芯片、时钟电路、复位电路、列扫描驱动电路(74HC154)、16×16 LED 点阵 5 部分组成，如图 1 所示。其中，AT89C51 是一种带 4 kB 闪耀可编程可擦除只读存储器(Falsh Programmable and Erasable Read OnlyMemory，FPEROM)的低电压、高性能 CMOS 型 8 位微处理器，俗称单片机。该器件采纳 ATMEL 高密度非易失存储器制造技术制造，与工业标准的 MCS-51指令集和输出管脚相兼容。由于将多功能 8 位 CPU 和闪耀存储器组合在单个芯片中，能够进行 1 000 次写／擦循环，数据保留时间为 10 年。他是一种高效微控制器，为很多嵌入式控制系统提供了一种灵活性高且价廉的方案。因此，在智能化电子设计与制作过程中常常用到 AT89C51 芯片。时钟电路由 AT89C51 的 18，19 脚的时钟端(XTALl 及 XTAL2)以及 12 MHz 晶振 X1、电容C2，C3 组成，采纳片内振荡方式。复位电路采纳简易的上电复位电路，主要由电阻 R1，R2，电容 C1，开关 K1 组成，分别接至 AT89C51 的 RST 复位输入端。LED 点阵显示屏采纳 16×16 共 256 个象素的点阵，通过万用表检测发光二极管的方法测试推断出该点阵的引脚分布，如图 2 所示。我们把行列总线接在单片机的 IO 口，然后把上面分析到的扫描代码送人总线，就可以得到显示的汉字了。但是若将 LED 点阵的行列端口全部直接接入 89S51 单片机，则需要使用32 条 IO 口，这样会造成 IO 资源的耗尽...
