基于单片机的广告牌设计

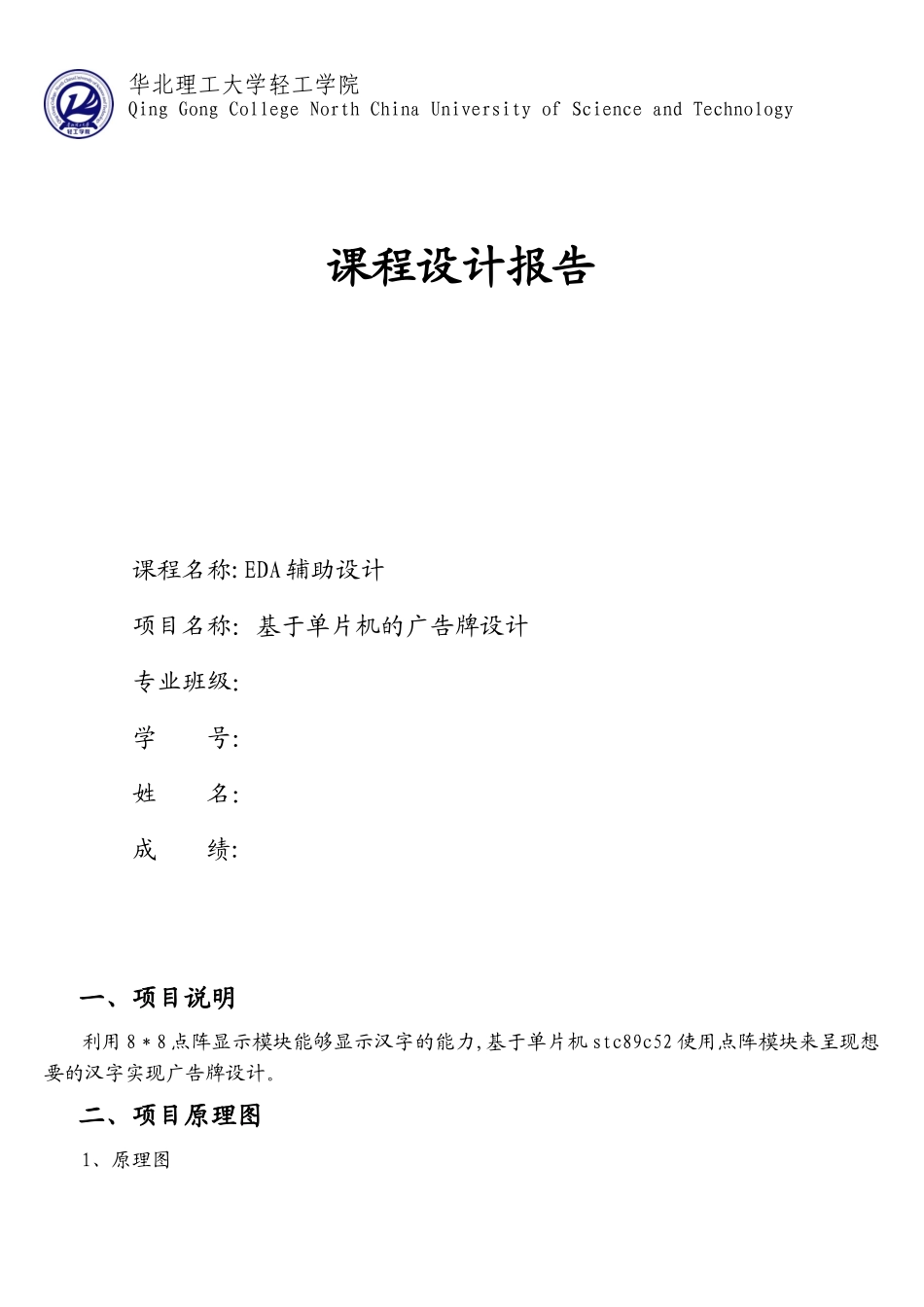

华北理工大学轻工学院Qing Gong College North China University of Science and Technology课程设计报告课程名称:EDA 辅助设计项目名称：基于单片机的广告牌设计专业班级：学 号：姓 名： 成 绩: 一、项目说明利用 8＊8 点阵显示模块能够显示汉字的能力,基于单片机 stc89c52 使用点阵模块来呈现想要的汉字实现广告牌设计。二、项目原理图1、原理图P1.01P1.12P1.23P1.34P1.45P1.56P1.67P1.78RST/VPD9P3.0/RXD10P3.1/TXD11P3.2/INT012P3.3/INT113P3.4/T014P3.5/T115P3.6/WR16P3.7/RD17XIL218XIL119VSS20P2.021P2.122P2.223P2.324P2.425P2.526P2.627P2.728PSEN29ALE/PROG30EA/VPP31P0.732P0.633P0.534P0.435P0.336P0.237P0.138P0.039VCC40U189C52RSTXIL1XIL2VCCP2310UFC1S510KR4RSTVCC11.0592MHzY1XIL1XIL230pFC230pFC3复位电路单片机晶振主控芯片D0D1D2D3D4D5D6D7GNDGNDGNDVCCGND123US1电源VCCA02A13A24A35A46A57A68A79B018B117B216B315B414B513B612B711RID1E19GND10VCC20L174ls245D0D1D2D3D4D5D6D7GNDVCCGND12345678910111213141516led1led_zS0S1S2S3S4S5S6S7S0S1S2S3S4S5S6S7R0R1R2R3R4R5R6R7R0R1R2R3R4R5R6R7VCC显示模块图 1 项目原理图2、各部分说明（1）电源部分 对电路板进行供电图 2 电源部分原理图（2）控制芯片（单片机 stc89c52）利用单片机对各模块进行控制P1.01P1.12P1.23P1.34P1.45P1.56P1.67P1.78RST/VPD9P3.0/RXD10P3.1/TXD11P3.2/INT012P3.3/INT113P3.4/T014P3.5/T115P3.6/WR16P3.7/RD17XIL218XIL119VSS20P2.021P2.122P2.223P2.324P2.425P2.526P2.627P2.728PSEN29ALE/PROG30EA/VPP31P0.732P0.633P0.534P0.435P0.336P0.237P0.138P0.039VCC40U189C52RSTP34/LCDENP35/RSP36/WRXIL1XIL2VCCP23D0D1D2D3D4D5D6D7GNDVCCP30P31P32P33图 3 主控芯片（3）单片机最小系统 辅助单片 stc89c52 实现计时和复位功能.图 4 最小系统(晶振）图 5 最小系统（复位）(4）显示模块利用 8*8 点阵显示模块来显示汉字。A02A13A24A35A46A57A68A79B018B117B216B315B414B513B612B711RID1E19GND10VCC20L174ls245D0D1D2D3D4D5D6D7GNDVCCGND12345678910111213141516led1led_zS0S1S2S3S4S5S6S7S0S1S2S3S4S5S6S7R0R1R2R3R4R5R6R7VCC显示模块图 6 显示模块三、项目中的器件及其封装1、材料清单,如表 1 所示.表 1 项目材料清单CommentDesignatorFootprintQuantity10K 1％R40805130pf/50v 5％C2、C30805210uf/25v 5*11C1RB...
