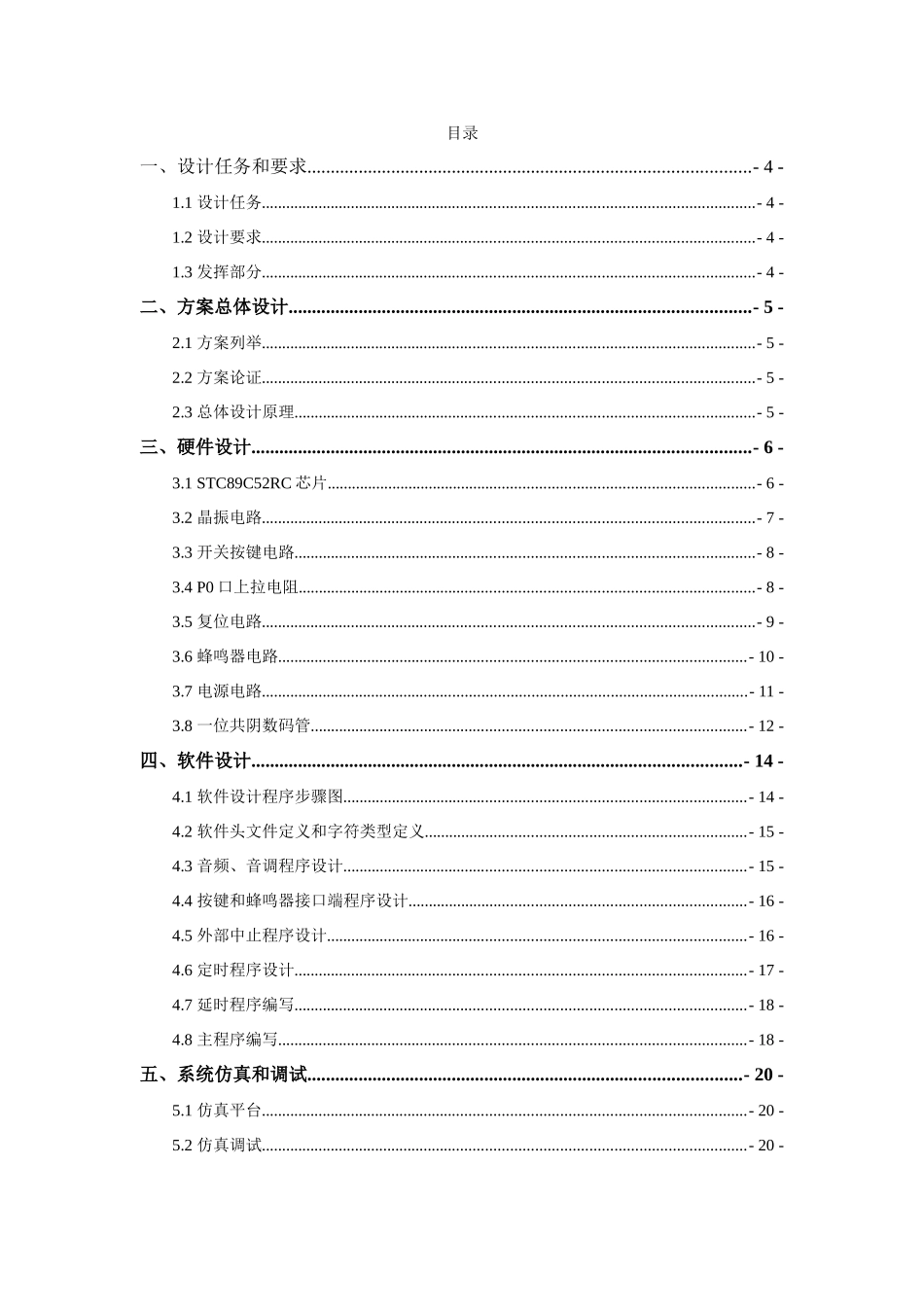

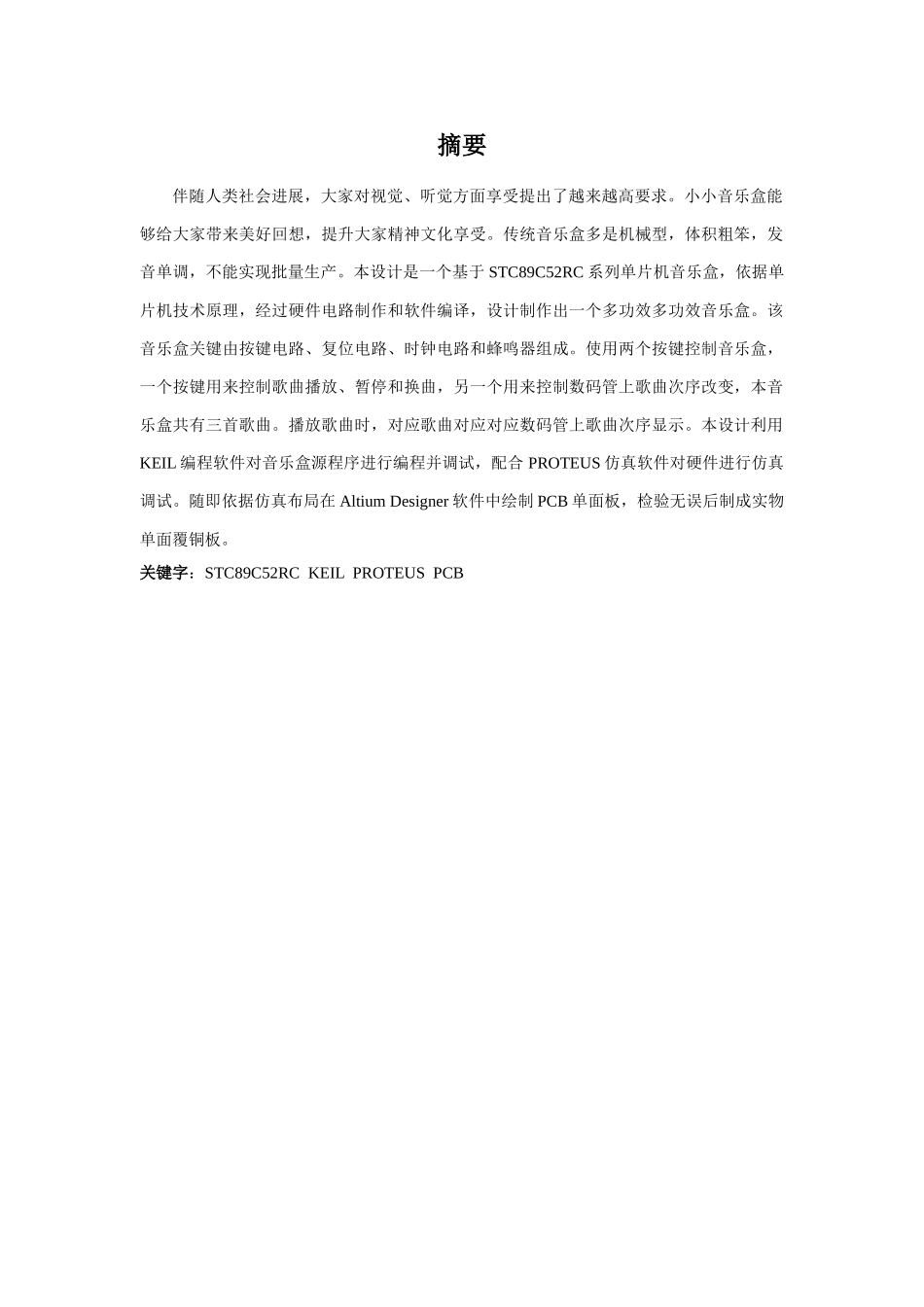

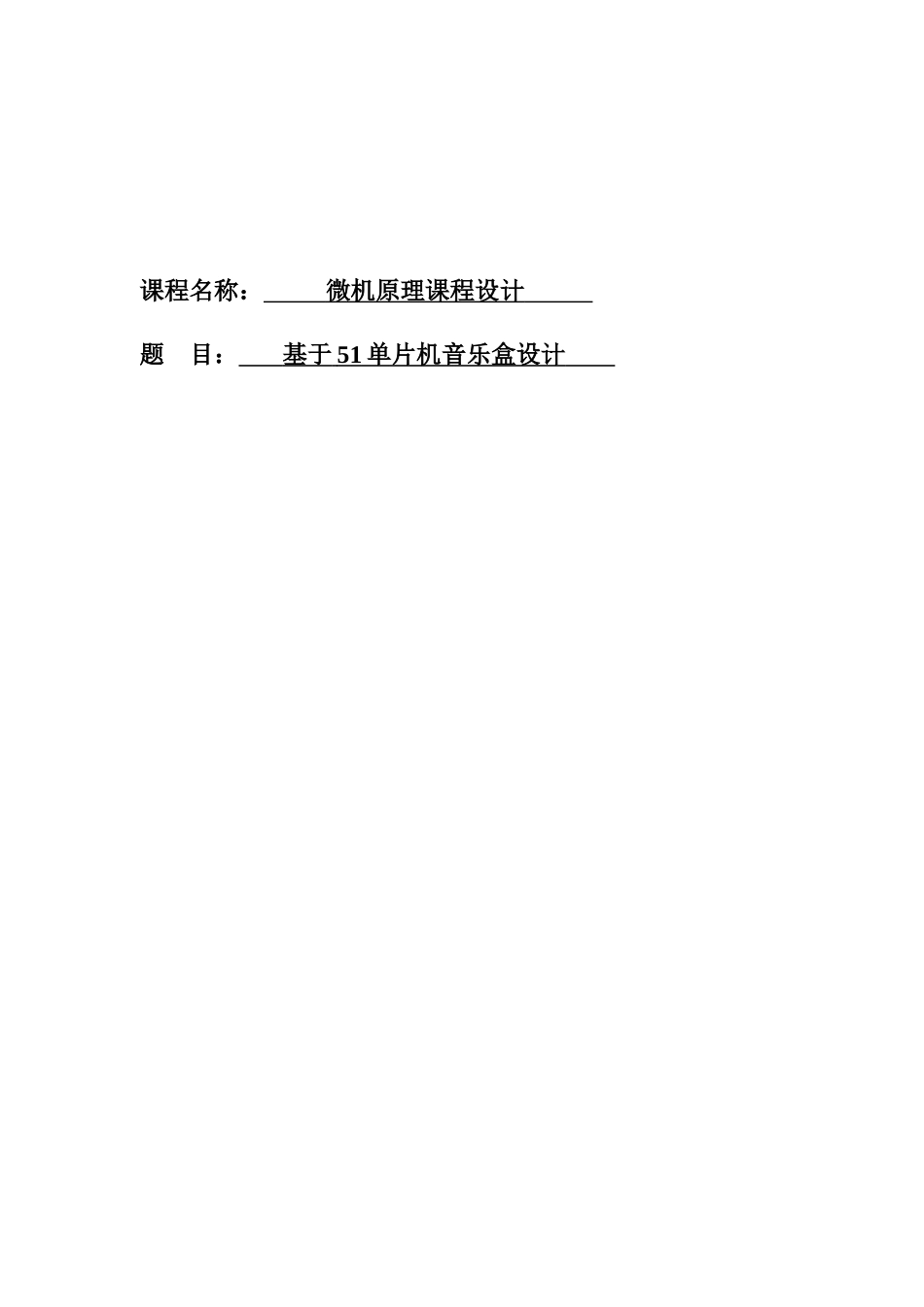

课程名称： 微机原理课程设计 题 目： 基于 51 单片机音乐盒设计 摘要伴随人类社会进展，大家对视觉、听觉方面享受提出了越来越高要求。小小音乐盒能够给大家带来美好回想，提升大家精神文化享受。传统音乐盒多是机械型，体积粗笨，发音单调，不能实现批量生产。本设计是一个基于 STC89C52RC 系列单片机音乐盒，依据单片机技术原理，经过硬件电路制作和软件编译，设计制作出一个多功效多功效音乐盒。该音乐盒关键由按键电路、复位电路、时钟电路和蜂鸣器组成。使用两个按键控制音乐盒，一个按键用来控制歌曲播放、暂停和换曲，另一个用来控制数码管上歌曲次序改变，本音乐盒共有三首歌曲。播放歌曲时，对应歌曲对应对应数码管上歌曲次序显示。本设计利用KEIL 编程软件对音乐盒源程序进行编程并调试，配合 PROTEUS 仿真软件对硬件进行仿真调试。随即依据仿真布局在 Altium Designer 软件中绘制 PCB 单面板，检验无误后制成实物单面覆铜板。关键字：STC89C52RC KEIL PROTEUS PCB目录一、设计任务和要求...............................................................................................- 4 -1.1 设计任务........................................................................................................................- 4 -1.2 设计要求........................................................................................................................- 4 -1.3 发挥部分........................................................................................................................- 4 -二、方案总体设计...................................................................................................- 5 -2.1 方案列举........................................................................................................................- 5 -2.2 方案论证........................................................................................................................- 5 -2.3 总体设计原理................................................................................................................- 5 -三、硬件设计........................................................................
