基于组态软件温度控制系统设计样本

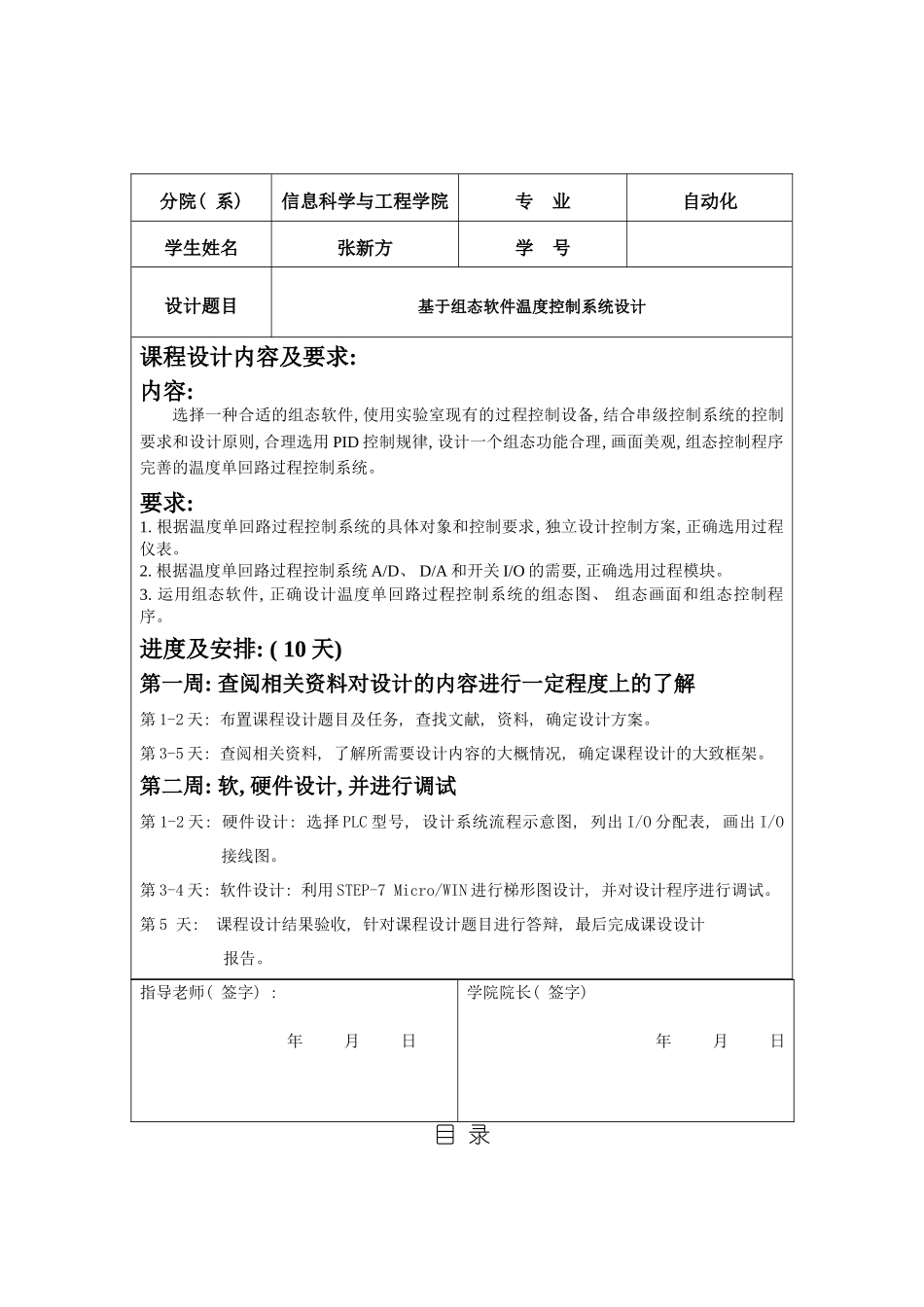

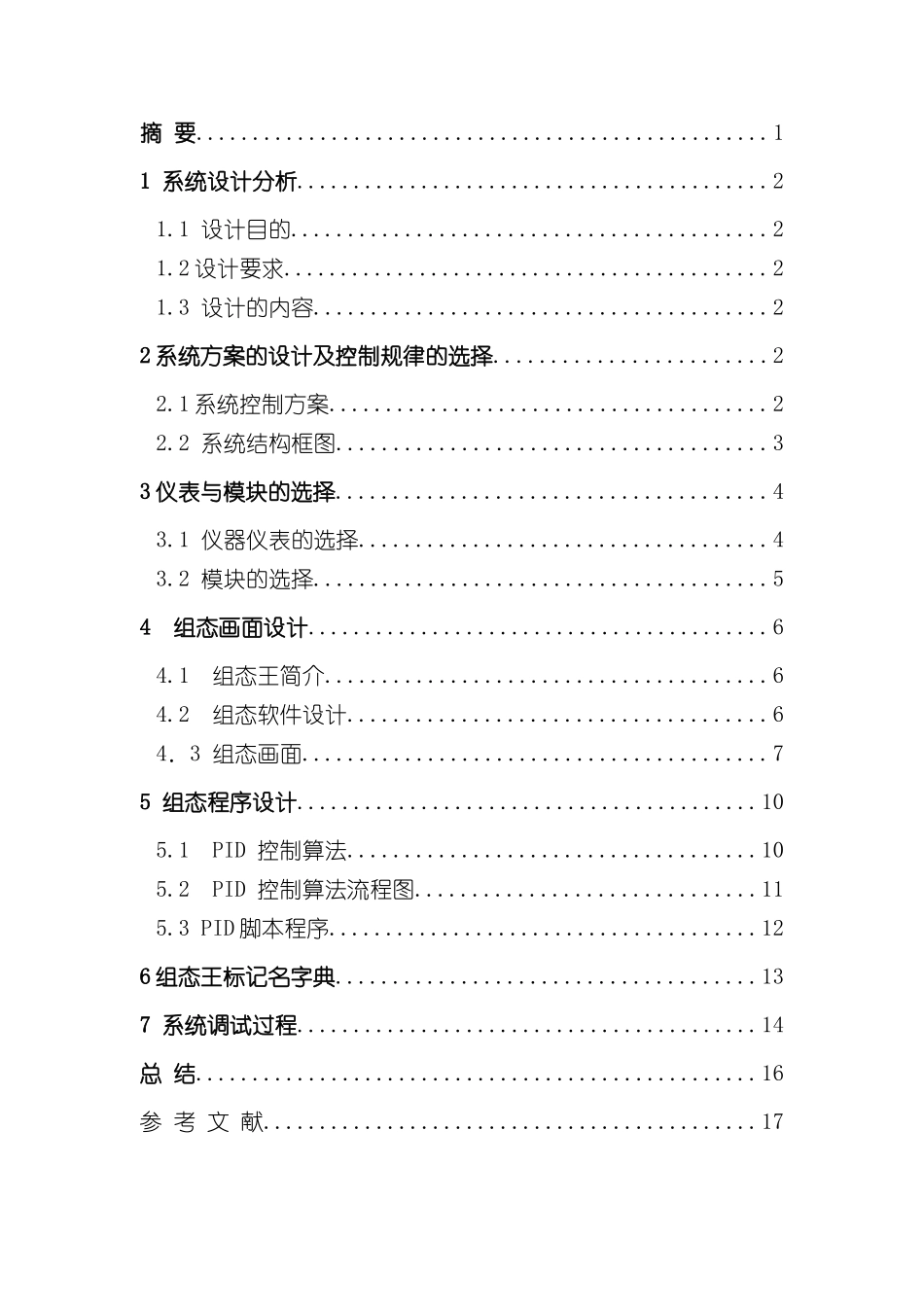

课 程 设 计基于组态软件温度控制系统设计学生姓名 : 张新方学 号 : 课程设计任务书指导老师( 签字) : 年 月 日学院院长( 签字) 年 月 日目 录分院( 系) 信息科学与工程学院专 业自动化学生姓名张新方学 号设计题目基于组态软件温度控制系统设计课程设计内容及要求: 内容: 选择一种合适的组态软件, 使用实验室现有的过程控制设备, 结合串级控制系统的控制要求和设计原则, 合理选用 PID 控制规律, 设计一个组态功能合理, 画面美观, 组态控制程序完善的温度单回路过程控制系统。要求: 1. 根据温度单回路过程控制系统的具体对象和控制要求, 独立设计控制方案, 正确选用过程仪表。2. 根据温度单回路过程控制系统 A/D、 D/A 和开关 I/O 的需要, 正确选用过程模块。3. 运用组态软件, 正确设计温度单回路过程控制系统的组态图、 组态画面和组态控制程序。进度及安排: ( 10 天) 第一周: 查阅相关资料对设计的内容进行一定程度上的了解第 1-2 天: 布置课程设计题目及任务, 查找文献, 资料, 确定设计方案。第 3-5 天: 查阅相关资料, 了解所需要设计内容的大概情况, 确定课程设计的大致框架。第二周: 软, 硬件设计, 并进行调试第 1-2 天: 硬件设计: 选择 PLC 型号, 设计系统流程示意图, 列出 I/O 分配表, 画出 I/O接线图。第 3-4 天: 软件设计: 利用 STEP-7 Micro/WIN 进行梯形图设计, 并对设计程序进行调试。第 5 天: 课程设计结果验收, 针对课程设计题目进行答辩, 最后完成课设设计报告。 摘 要...................................................11 系统设计分析..........................................21.1 设计目的..........................................21.2 设计要求...........................................21.3 设计的内容........................................22 系统方案的设计及控制规律的选择........................22.1 系统控制方案.......................................22.2 系统结构框图......................................33 仪表与模块的选择......................................43.1 仪器仪表的选择....................................43.2 模块的选择........................................54 组态画面设计.........................................64.1 组态王简介......................
