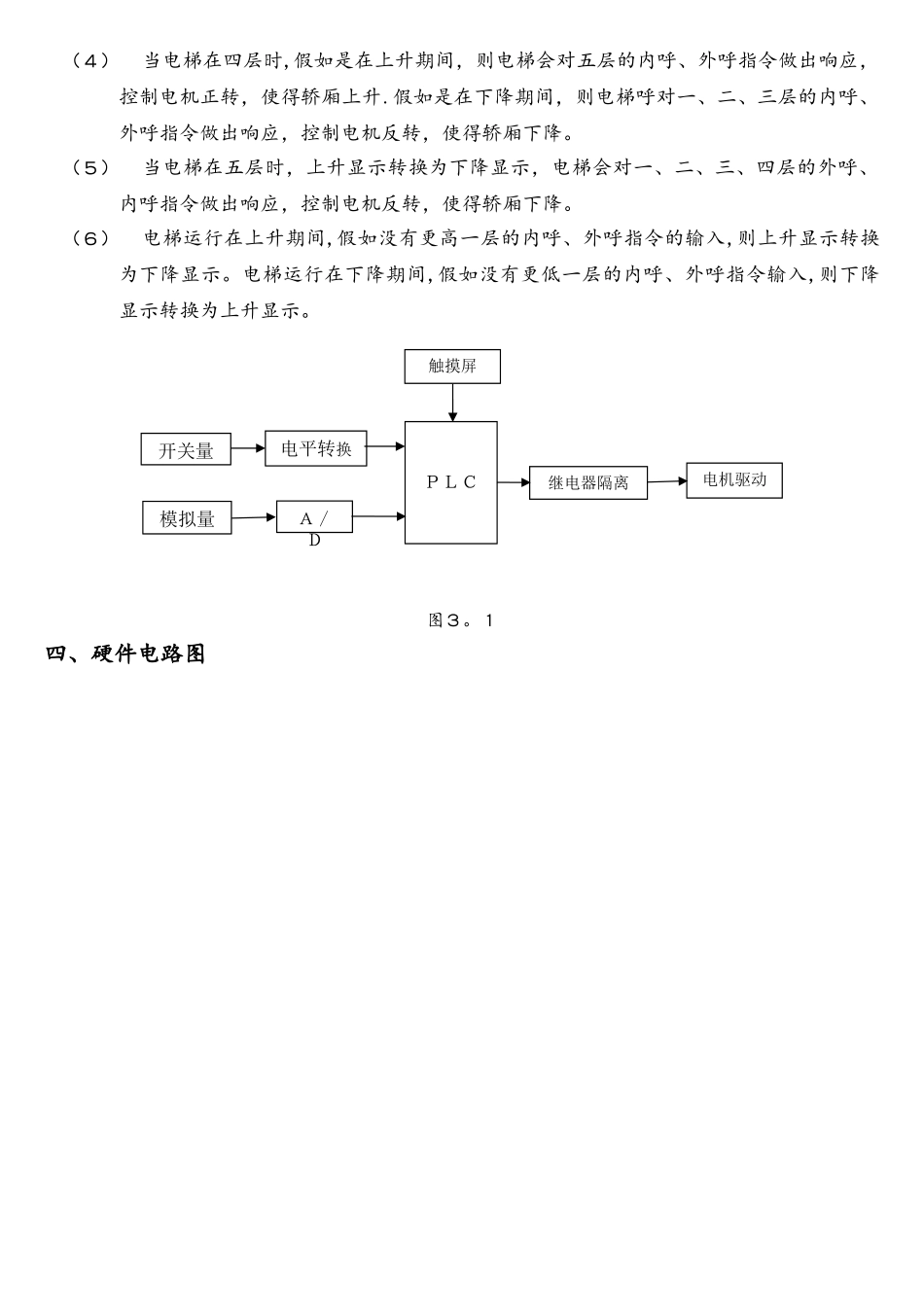

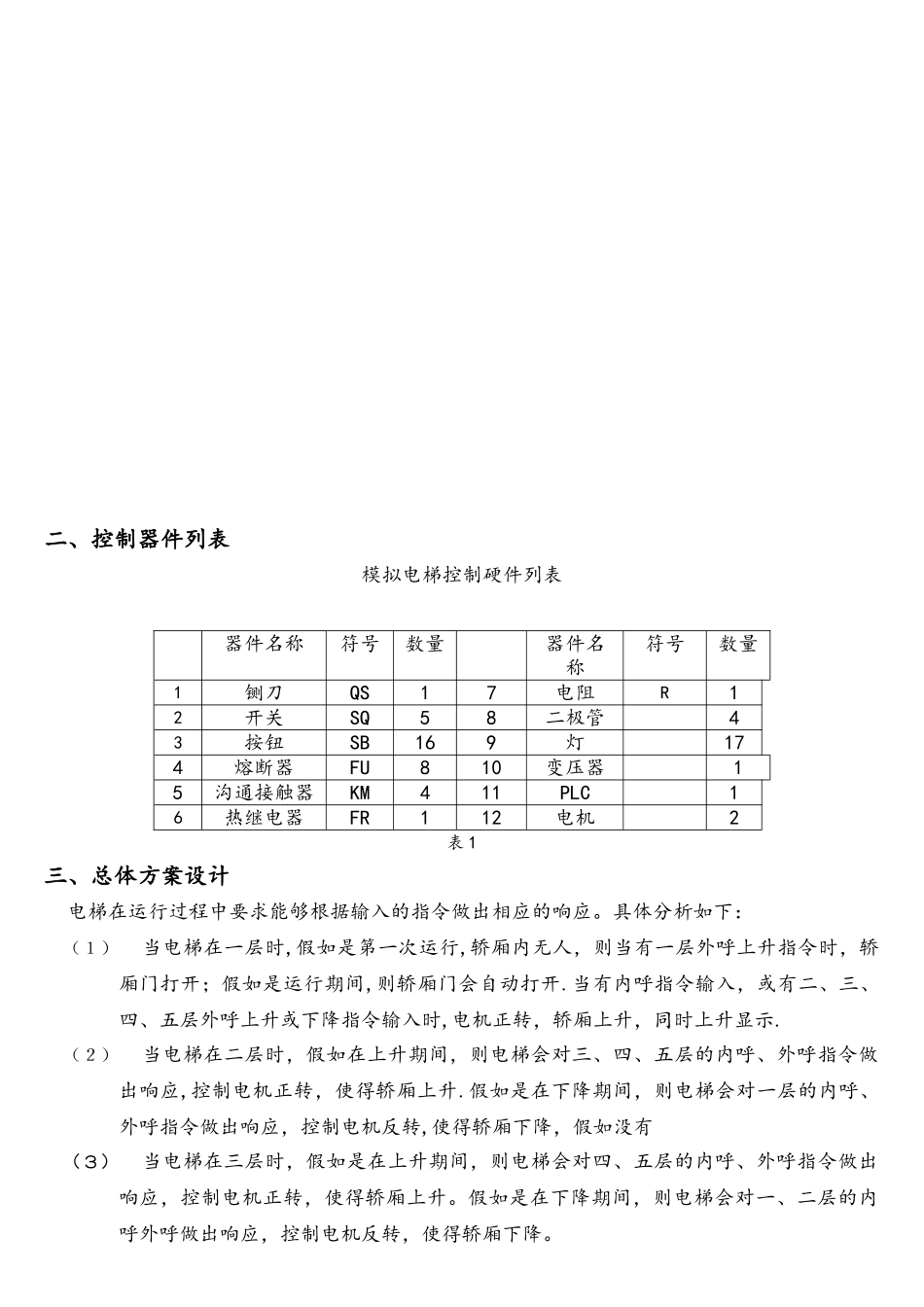

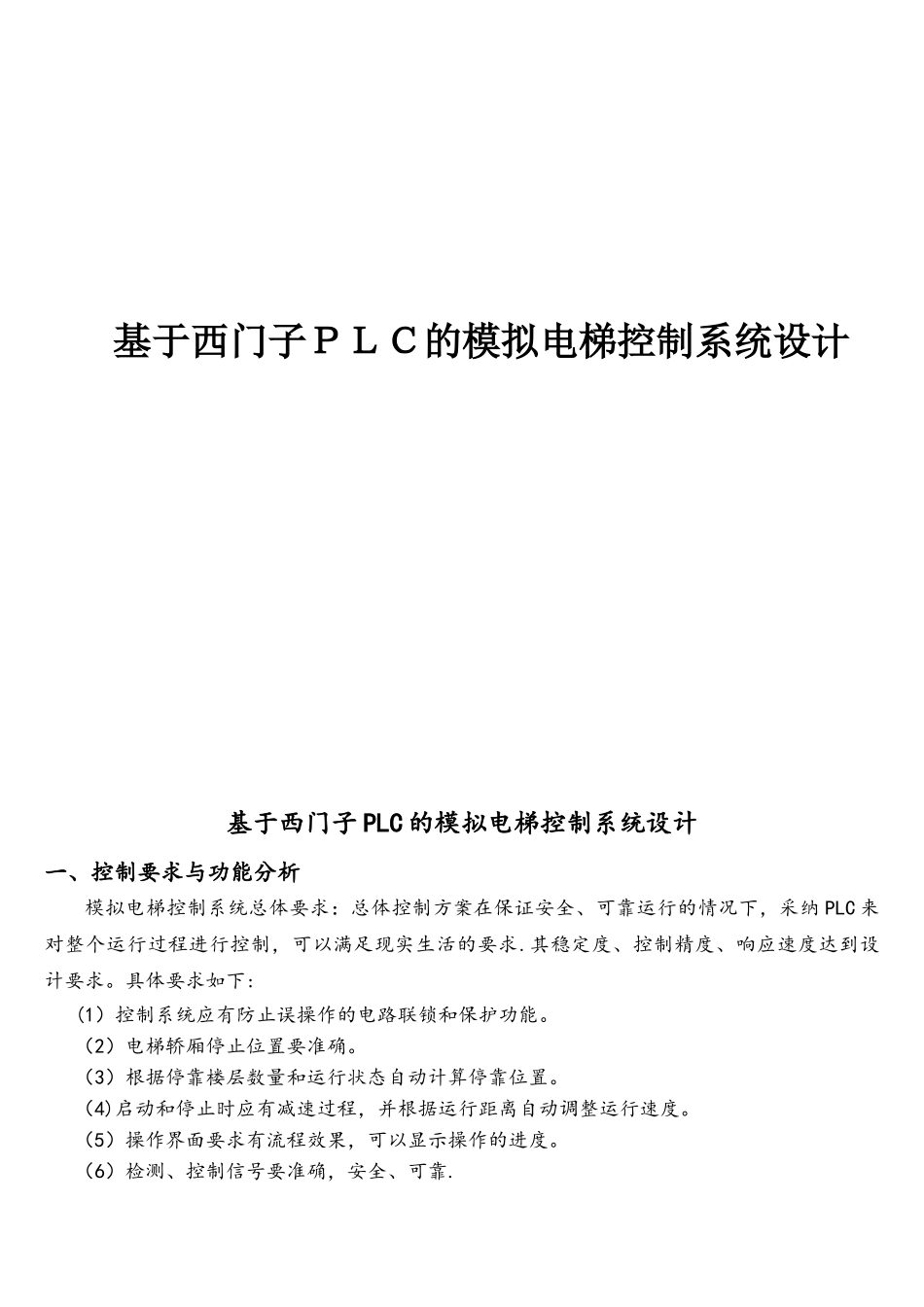

基于西门子ＰＬＣ的模拟电梯控制系统设计基于西门子 PLC 的模拟电梯控制系统设计一、控制要求与功能分析模拟电梯控制系统总体要求：总体控制方案在保证安全、可靠运行的情况下，采纳 PLC 来对整个运行过程进行控制，可以满足现实生活的要求.其稳定度、控制精度、响应速度达到设计要求。具体要求如下:(1）控制系统应有防止误操作的电路联锁和保护功能。（2）电梯轿厢停止位置要准确。（3）根据停靠楼层数量和运行状态自动计算停靠位置。（4)启动和停止时应有减速过程，并根据运行距离自动调整运行速度。（5）操作界面要求有流程效果，可以显示操作的进度。（6）检测、控制信号要准确，安全、可靠.二、控制器件列表模拟电梯控制硬件列表器件名称符号数量器件名称符号数量1铡刀QS17电阻R12开关SQ58二极管43按钮SB169灯174熔断器FU810变压器15沟通接触器KM411PLC16热继电器FR112电机2表 1三、总体方案设计 电梯在运行过程中要求能够根据输入的指令做出相应的响应。具体分析如下：（１）当电梯在一层时,假如是第一次运行,轿厢内无人，则当有一层外呼上升指令时，轿厢门打开；假如是运行期间,则轿厢门会自动打开.当有内呼指令输入，或有二、三、四、五层外呼上升或下降指令输入时,电机正转，轿厢上升，同时上升显示.（２）当电梯在二层时，假如在上升期间，则电梯会对三、四、五层的内呼、外呼指令做出响应,控制电机正转，使得轿厢上升.假如是在下降期间，则电梯会对一层的内呼、外呼指令做出响应，控制电机反转,使得轿厢下降，假如没有（３）当电梯在三层时，假如是在上升期间，则电梯会对四、五层的内呼、外呼指令做出响应，控制电机正转，使得轿厢上升。假如是在下降期间，则电梯会对一、二层的内呼外呼做出响应，控制电机反转，使得轿厢下降。（４）当电梯在四层时,假如是在上升期间，则电梯会对五层的内呼、外呼指令做出响应，控制电机正转，使得轿厢上升.假如是在下降期间，则电梯呼对一、二、三层的内呼、外呼指令做出响应，控制电机反转，使得轿厢下降。（５）当电梯在五层时，上升显示转换为下降显示，电梯会对一、二、三、四层的外呼、内呼指令做出响应，控制电机反转，使得轿厢下降。（６）电梯运行在上升期间,假如没有更高一层的内呼、外呼指令的输入,则上升显示转换为下降显示。电梯运行在下降期间,假如没有更低一层的内呼、外呼指令输入,则下降显示转换为上升显示。图３。１四、硬件电路图电平转换Ａ /ＤＰＬＣ继电器隔离电机驱动触...
