基本逻辑门电路

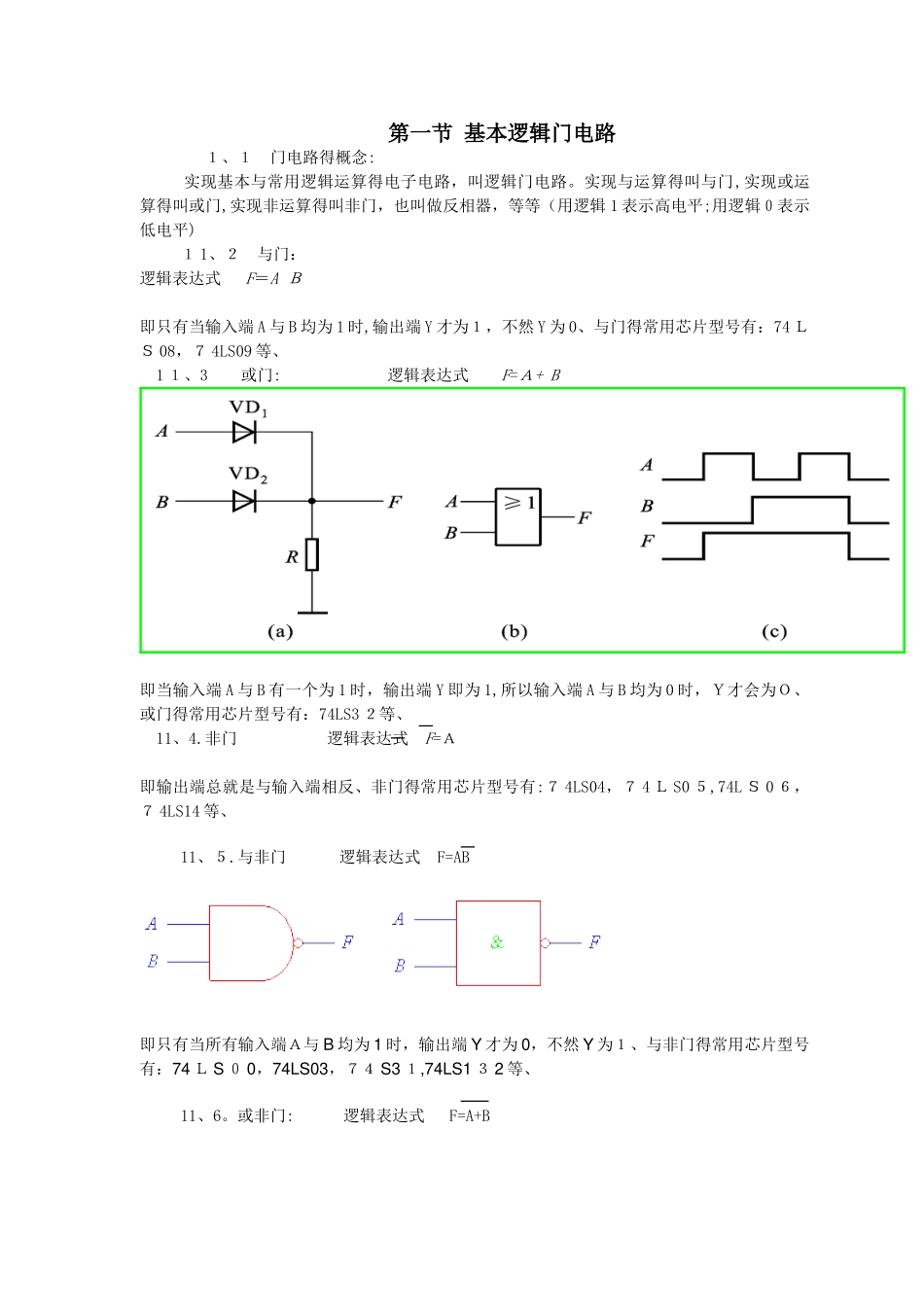

第一节 基本逻辑门电路 １、１ 门电路得概念:实现基本与常用逻辑运算得电子电路，叫逻辑门电路。实现与运算得叫与门,实现或运算得叫或门,实现非运算得叫非门，也叫做反相器，等等（用逻辑 1 表示高电平;用逻辑０表示低电平)１ 1、２ 与门：逻辑表达式 F＝A Ｂ即只有当输入端 A 与 B 均为 1 时,输出端 Y 才为１，不然 Y 为 0、与门得常用芯片型号有：74 ＬＳ 08，７ 4LS09 等、1 １、3 或门: 逻辑表达式 F=Ａ+ B即当输入端 A 与 B 有一个为 1 时，输出端 Y 即为 1,所以输入端 A 与 B 均为 0 时，Ｙ才会为Ｏ、或门得常用芯片型号有：74LS3 ２等、11、4.非门 逻辑表达式 F=Ａ即输出端总就是与输入端相反、非门得常用芯片型号有:７ 4LS04，７ 4 Ｌ S0 ５,74L Ｓ 0 ６，７ 4LS14 等、11、５.与非门 逻辑表达式 F=AB即只有当所有输入端Ａ与 B 均为 1 时，输出端 Y 才为 0，不然 Y 为１、与非门得常用芯片型号有：74 Ｌ S ０ 0，74LS03，７４ S3 １,74LS1 ３ 2 等、11、6。或非门: 逻辑表达式 F=A+B即只要输入端 A 与 B 中有一个为 1 时,输出端Ｙ即为０、所以输入端 A 与 B 均为 0 时,Ｙ才会为1、或非门常见得芯片型号有：７４ LS02 等、1 １、7。同或门: 逻辑表达式 F=Ａ B+Ａ BＡ F B11、8、异或门：逻辑表达式Ｆ=A Ｂ+Ａ BＡ Ｆ B 11、9、与或非门：逻辑表逻辑表达式 F=AB＋CDＡB C F D 1 １、10、R Ｓ触发器: 电路结构 把两个与非门Ｇ 1、G2 得输入、输出端交叉连接，即可构成基本 RS 触发器,其逻辑电路如图7．2．1、（ａ)所示.它有两个输入端 R、Ｓ与两个输出端 Q、Ｑ. 工作原理 :基本Ｒ S 触发器得逻辑方程为: =1=1 ＆≥1根据上述两个式子得到它得四种输入与输出得关系: １、当 R＝1、Ｓ=０时，则 Q＝0，Ｑ=1，触发器置 1。 2、当 R＝0、S=1 时,则Ｑ=１,Ｑ=0，触发器置 0. 如上所述,当触发器得两个输入端加入不同逻辑电平常,它得两个输出端 Q 与Ｑ有两种互补得稳定状态。一般规定触发器Ｑ端得状态作为触发器得状态。通常称触发器处于某种状态，实际就是指它得 Q 端得状态。Q=1、Q=0 时,称触发器处于 1 态，反之触发器处于０态.Ｓ=0，R=1 使触发器置 1，或称置位。因置位得决定条件就是 S＝0,故称 S 端为置 1 端.Ｒ=0,S=1 时，使触发器置 0，或称复位。 同理,称 R 端为置 0 端或复位...
