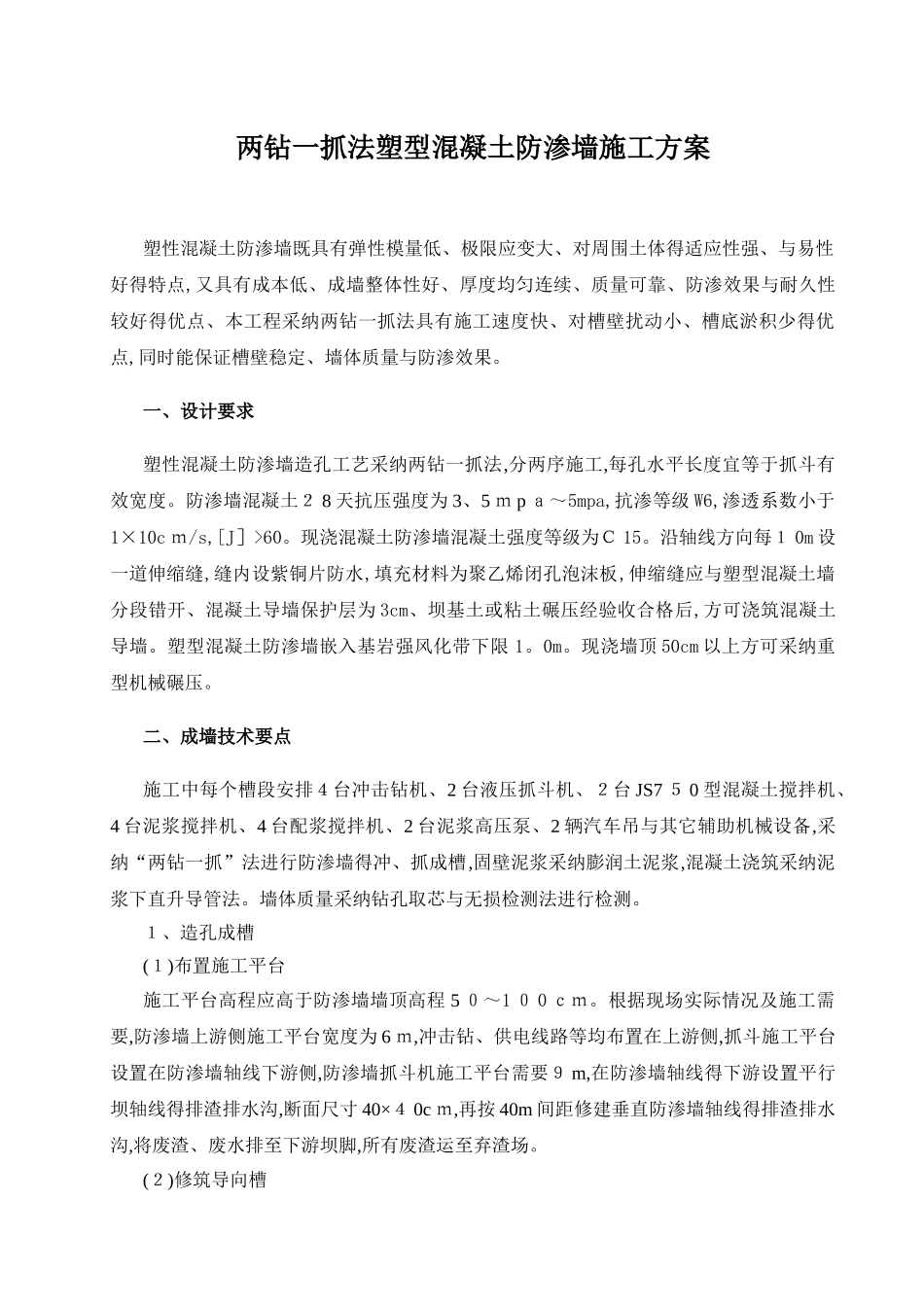

两钻一抓法塑型混凝土防渗墙施工方案塑性混凝土防渗墙既具有弹性模量低、极限应变大、对周围土体得适应性强、与易性好得特点,又具有成本低、成墙整体性好、厚度均匀连续、质量可靠、防渗效果与耐久性较好得优点、本工程采纳两钻一抓法具有施工速度快、对槽壁扰动小、槽底淤积少得优点,同时能保证槽壁稳定、墙体质量与防渗效果。一、设计要求塑性混凝土防渗墙造孔工艺采纳两钻一抓法,分两序施工,每孔水平长度宜等于抓斗有效宽度。防渗墙混凝土２ 8 天抗压强度为 3、5 ｍ p ａ～5mpa,抗渗等级 W6,渗透系数小于1×10c ｍ/s,[J］>60。现浇混凝土防渗墙混凝土强度等级为Ｃ 15。沿轴线方向每１ 0m 设一道伸缩缝,缝内设紫铜片防水,填充材料为聚乙烯闭孔泡沫板,伸缩缝应与塑型混凝土墙分段错开、混凝土导墙保护层为 3cm、坝基土或粘土碾压经验收合格后,方可浇筑混凝土导墙。塑型混凝土防渗墙嵌入基岩强风化带下限 1。0m。现浇墙顶 50cm 以上方可采纳重型机械碾压。二、成墙技术要点施工中每个槽段安排４台冲击钻机、2 台液压抓斗机、２台 JS7 ５ 0 型混凝土搅拌机、4 台泥浆搅拌机、4 台配浆搅拌机、2 台泥浆高压泵、2 辆汽车吊与其它辅助机械设备,采纳“两钻一抓”法进行防渗墙得冲、抓成槽,固壁泥浆采纳膨润土泥浆,混凝土浇筑采纳泥浆下直升导管法。墙体质量采纳钻孔取芯与无损检测法进行检测。１、造孔成槽(１)布置施工平台施工平台高程应高于防渗墙墙顶高程 5 ０～1 ０ 0 ｃｍ。根据现场实际情况及施工需要,防渗墙上游侧施工平台宽度为 6 ｍ,冲击钻、供电线路等均布置在上游侧,抓斗施工平台设置在防渗墙轴线下游侧,防渗墙抓斗机施工平台需要９ m,在防渗墙轴线得下游设置平行坝轴线得排渣排水沟,断面尺寸 40×４ 0c ｍ,再按 40m 间距修建垂直防渗墙轴线得排渣排水沟,将废渣、废水排至下游坝脚,所有废渣运至弃渣场。(２)修筑导向槽导向槽就是在地层表面沿防渗墙轴线方向设置得临时构筑物。导向槽起着标定防渗墙位置、成槽导向、锁固槽口;保持泥浆液面;槽孔上部孔壁保护、外部荷载支撑得作用。导向槽得稳定就是混凝土防渗墙安全施工得关键。本工程导向槽两侧墙体采纳“┑┍”,现浇 C20 混凝土构筑,槽内净宽 6 ０ｃｍ,顶面高于施工场地 1 ０ cm 以防止地表水流入。(3)造孔成槽① 槽段划分根据本工程地质条件、防渗墙结构,混凝土供应能力等要求,初步确定本工程标准单元槽段长度 6 ｍ,根据施工实际需要可适...
