大连旅顺水师营某住宅楼结构设计

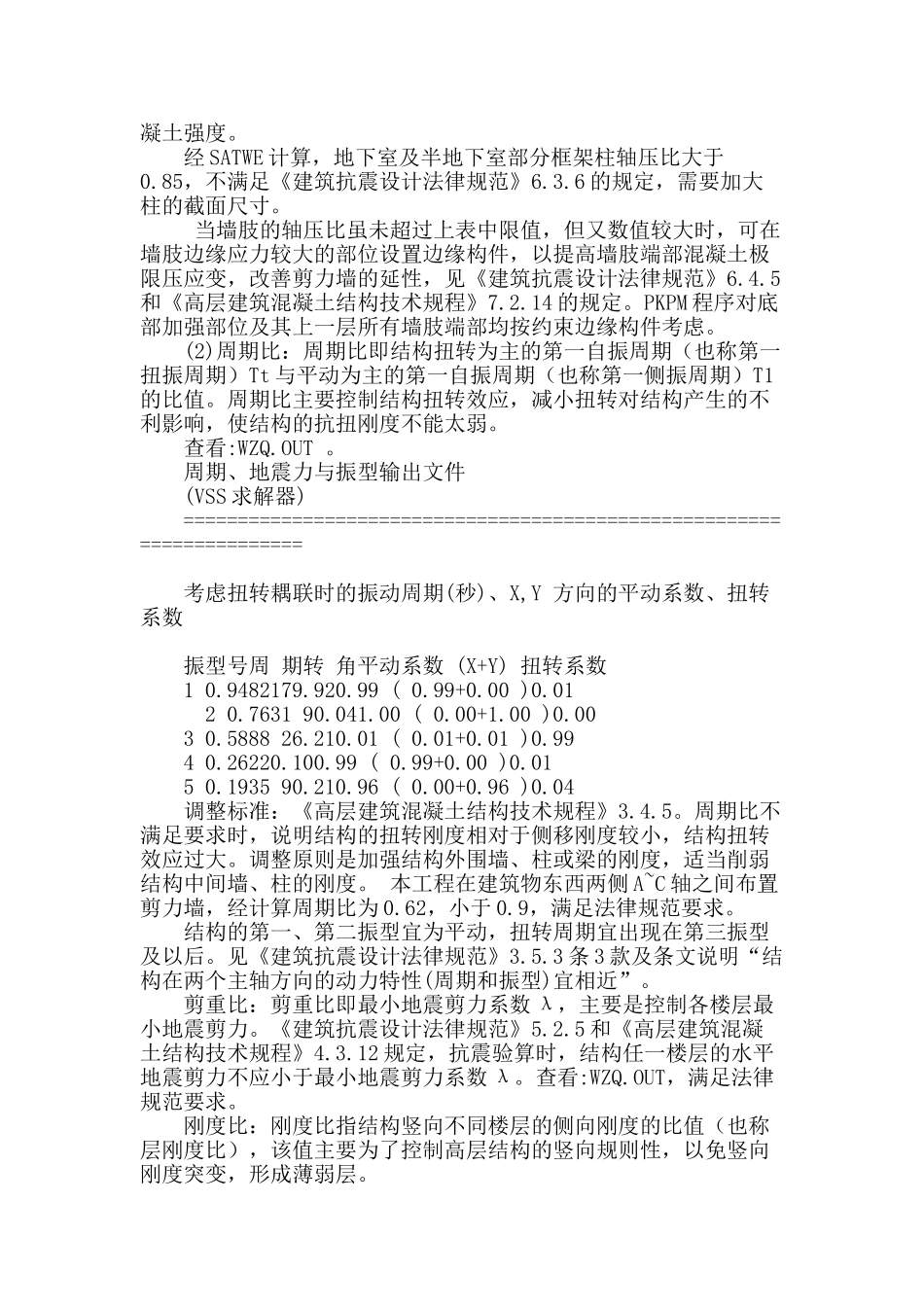

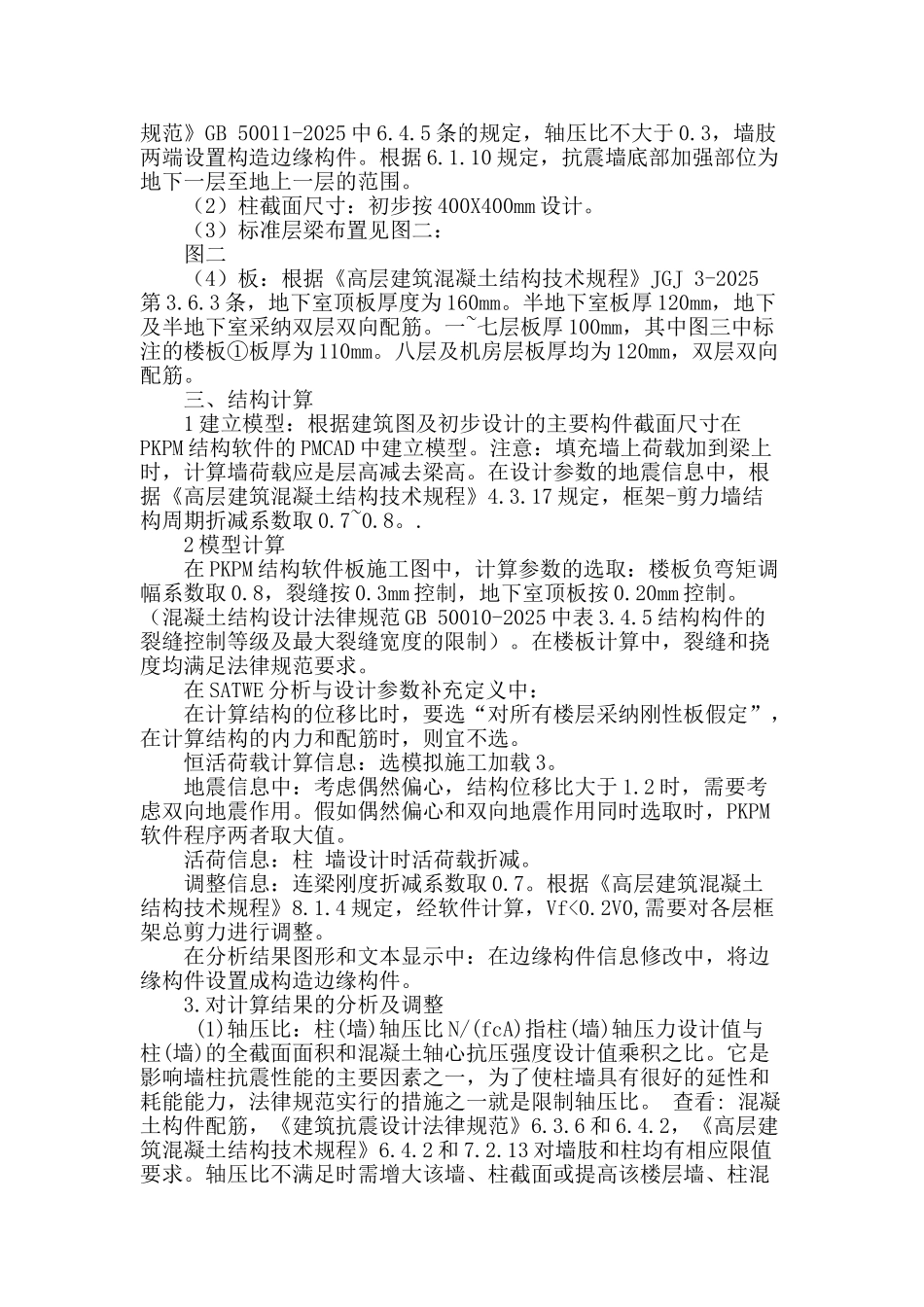

大连旅顺水师营某住宅楼结构设计大连旅顺水师营某住宅楼结构设计 摘要： 本文简要介绍了大连瑞鑫房地产旅顺水师营十三号地块 28#楼工程的设计与计算过程，对本工程的基础设计，结构体系，计算分析进行了阐述。 关键词：结构体系，框架剪力墙，结构计算 Abstract: This paper briefly introduces the design and calculation process of 28 # building project of No.13 land in Lvshun navy camp by Dalian Ruixin real estate Co. Ltd., and explains the foundation design, structure system, calculation analysis of this project.Keywords: structure system; the frame shear wall; structure calculation 中图分类号:TU973+.19 文献标识码：A 文章编号： 一、工程概述 大连瑞鑫房地产旅顺水师营十三号地块 28#楼位于大连市旅顺口区水师营街道，建筑面积 4640.06 m2,，地下车库和半地下车库各一层，地上八层，该住宅楼总高度 26.90m，地下车库层高 3.0m，半地下车库 2.6m，地上各层层高均为 3.0m。标准层建筑平面图见图一：图一 二、结构体系及截面设计 根据建筑功能要求和平面布置特点，本工程结构采纳框架-剪力墙结构，建筑结构安全等级二级，设计使用年限 50 年。抗震等级:框架:三级;剪力墙：二级。 抗震设防烈度为 7 度,设计基本加速度值为 0.1g，所属地震分组为第二组。电梯井道，水暖井为剪力墙，建筑物东西两侧在 A~C 轴之间布置剪力墙。本工程计算软件为 PKPM CAD 结构计算软件 2025 版。 1.荷载的取值：基本雪压： 0.4KN/ m2； 基本风压：0.65KN/ m2； 屋面均布活荷载标准值: 机房：7.0 KN/ m2；楼面：2.0 KN/ m2；楼梯：3.5 KN/ m2；悬挑阳台：2.5KN/ m2；屋面：0.5 KN/ m2。 2.材料选用： （1）混凝土：C30;基础垫层: C15。:圈梁、过梁及构造柱采纳C25 混凝土。 （2）钢筋：热轧钢筋 HPB300（?）,HRB400(?)。 （3）填充墙：非承重填充墙采纳轻集料混凝土空心砌块；其强度等级不低于 MU3.5(外墙不 低于 MU5.0)，砂浆强度等级不低于 Mb5。 3.主要受力构件截面尺寸: (1) 挡土墙墙厚 250mm，剪力墙墙厚 200mm。通过 PKPM 软件中SATWE 的计算，底层墙肢底截面的轴压比满足《建筑抗震设计法律规范》GB 50011-2025 中 6.4.5 条的规定，轴压比不大于 0.3，墙肢两端设置构造边缘构件。根据 6.1.10 规定，抗...
