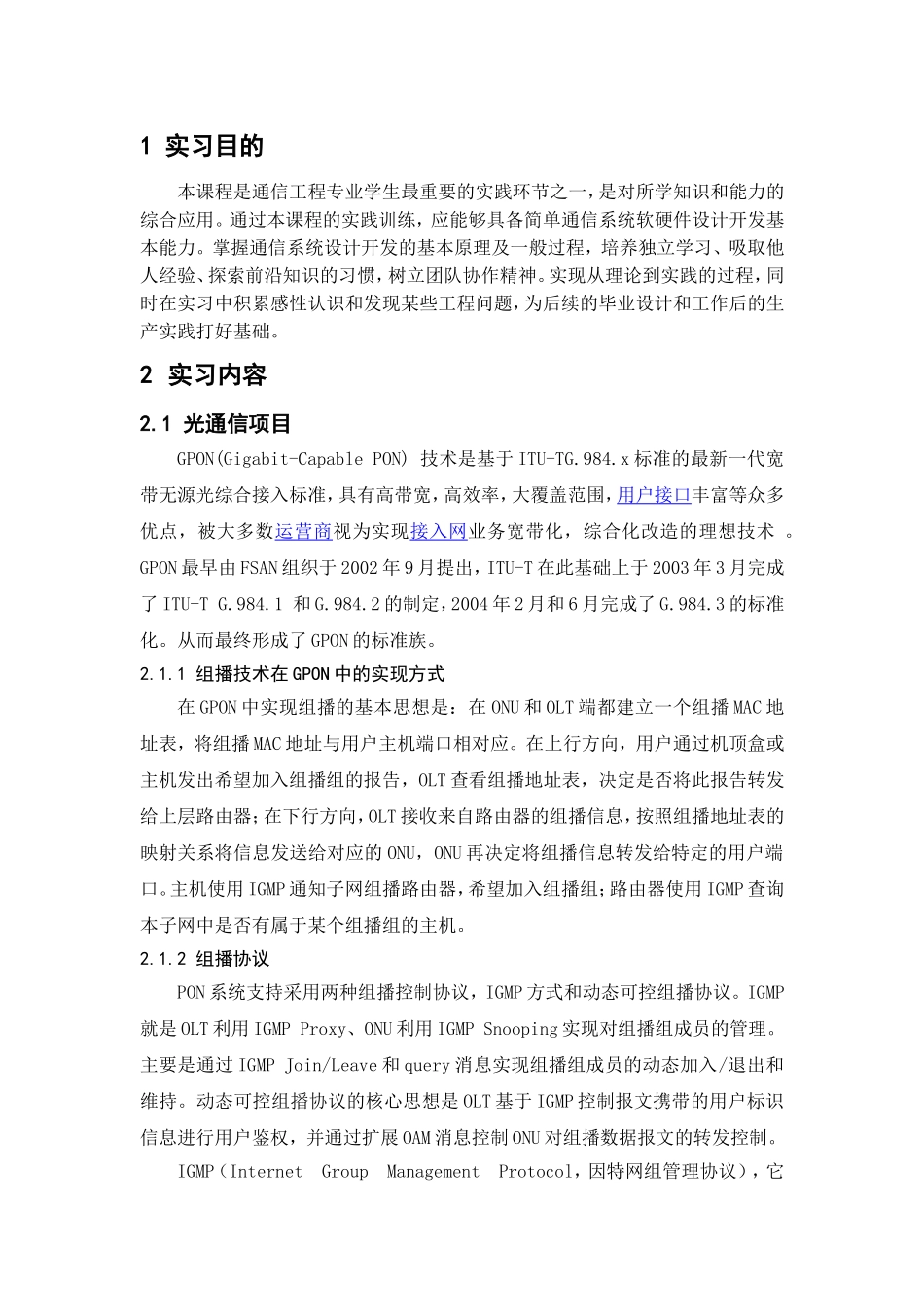

1实习目的本课程是通信工程专业学生最重要的实践环节之一，是对所学知识和能力的综合应用。通过本课程的实践训练，应能够具备简单通信系统软硬件设计开发基本能力。掌握通信系统设计开发的基本原理及一般过程，培养独立学习、吸取他人经验、探索前沿知识的习惯，树立团队协作精神。实现从理论到实践的过程，同时在实习中积累感性认识和发现某些工程问题，为后续的毕业设计和工作后的生产实践打好基础。2实习内容2.1光通信项目GPON(Gigabit-CapablePON)技术是基于ITU-TG.984.x标准的最新一代宽带无源光综合接入标准，具有高带宽，高效率，大覆盖范围，用户接口丰富等众多优点，被大多数运营商视为实现接入网业务宽带化，综合化改造的理想技术。GPON最早由FSAN组织于2002年9月提出，ITU-T在此基础上于2003年3月完成了ITU-TG.984.1和G.984.2的制定，2004年2月和6月完成了G.984.3的标准化。从而最终形成了GPON的标准族。2.1.1组播技术在GPON中的实现方式在GPON中实现组播的基本思想是：在ONU和OLT端都建立一个组播MAC地址表，将组播MAC地址与用户主机端口相对应。在上行方向，用户通过机顶盒或主机发出希望加入组播组的报告，OLT查看组播地址表，决定是否将此报告转发给上层路由器；在下行方向，OLT接收来自路由器的组播信息，按照组播地址表的映射关系将信息发送给对应的ONU，ONU再决定将组播信息转发给特定的用户端口。主机使用IGMP通知子网组播路由器，希望加入组播组；路由器使用IGMP查询本子网中是否有属于某个组播组的主机。2.1.2组播协议PON系统支持采用两种组播控制协议，IGMP方式和动态可控组播协议。IGMP就是OLT利用IGMPProxy、ONU利用IGMPSnooping实现对组播组成员的管理。主要是通过IGMPJoin/Leave和query消息实现组播组成员的动态加入/退出和维持。动态可控组播协议的核心思想是OLT基于IGMP控制报文携带的用户标识信息进行用户鉴权，并通过扩展OAM消息控制ONU对组播数据报文的转发控制。IGMP（InternetGroupManagementProtocol，因特网组管理协议），它应用于IPv4网络系统中，向相邻的组播路由器报告组播成员消息。根据IGMP协议，IP组播路由器与相邻主机交换以下三种IGMP消息来管理组播组成员：成员关系查询消息，成员关系报告消息，离开消息。2.1.3播应用随着多媒体视频是数据仓库等流媒体在IP网络中的出现，组播应用成为新的业务需求。组播业务主要应用在流媒体、远程教育、视频会议、视频组播（网络电视）、网络游戏、数据拷贝以及其他任意的点到多点的数据传送应用。任务一：组播业务配置(1)首先打开ZXAI0C320登入账号和密码都是zte。图1（2）查询设备端口双方在工作状态。图2（3）对没有配置的端口进行配置并查询配置是否成功。图3任务二：电话业务配置（1）登录IBX1000设备，输入用户名和密码及交换机IP地址。图1（2）在网管系统里寻找出2组可以用的号码。图2（3）登录用户名192.168.10.10,用户名和密码为admin。图3（4）选择VOIP。图4（5）号码设置要与IBX1000的号码及密码保持一致。启用端口。完成测试进行业务验证。图5（6）实验结果操作图。图62.2TD-LTE无线基站调试开通项目2.2.1LTE概念(1)LTE分为两个网元，EPC（EvolvedPacketCore，演进分组核心网）和eNodeB（EvolvedNodeB，演进NodeB）。(2)EPC负责核心网部分，信令处理部分为MME（MobilityManagementEntity，移动管理实体），数据处理部分为S-GW（ServingGateway，服务网关）。eNodeB负责接入网部分，也称E-UTRAN（EvolvedUTRAN，演进的UTRAN）。如图1所示。图12.2.2实验具体步骤(1)首先创建网元，右键单击左侧配置树上子网节点，选择［创建网元］菜单，界面右侧显示［管理网元］界面。设置网元ID，网元IP地址，网元BBU类型等相关参数。单击＜保存＞按钮保存设置。在左侧配置树上相应子网节点下会增加该网元节点，并自动获得该节点的互斥管理权限。图1（2）BBU配置，展开左侧配置树至网元节点，选择［修改区］节点。在［管理网元］节点树，双击［设备］节点，显示［机架图］界面。右键单击BBU机框上的相应槽位，选择［增加单板］菜单，弹出［增加单板］对话框。设置单板类型、单板制式等参数。单击＜确定...
