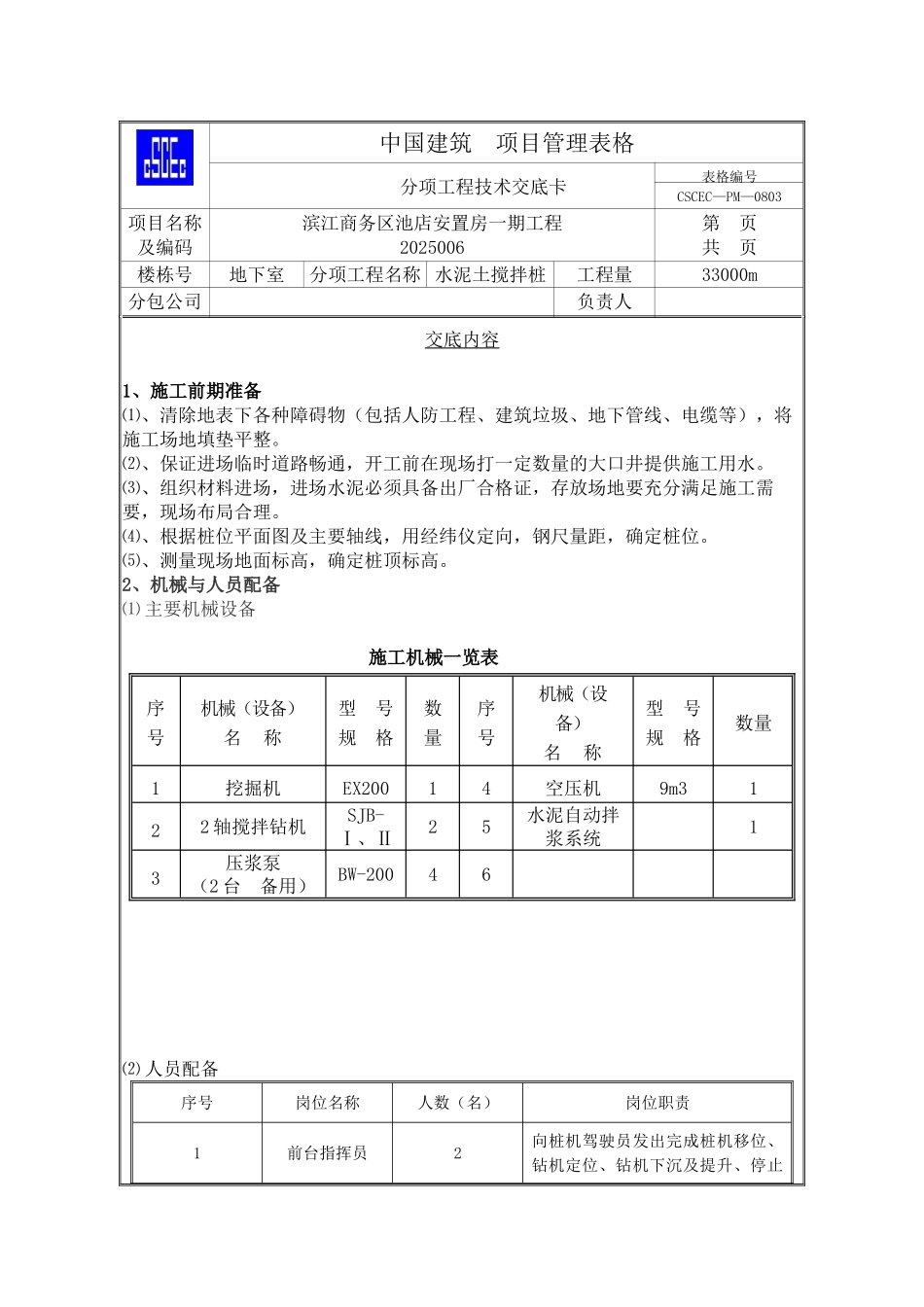

中国建筑 项目管理表格分项工程技术交底卡表格编号CSCEC—PM—0803项目名称及编码滨江商务区池店安置房一期工程2025006第 页共 页楼栋号地下室分项工程名称 水泥土搅拌桩工程量33000m分包公司负责人交底内容1、施工前期准备⑴、清除地表下各种障碍物（包括人防工程、建筑垃圾、地下管线、电缆等），将施工场地填垫平整。⑵、保证进场临时道路畅通，开工前在现场打一定数量的大口井提供施工用水。⑶、组织材料进场，进场水泥必须具备出厂合格证，存放场地要充分满足施工需要，现场布局合理。⑷、根据桩位平面图及主要轴线，用经纬仪定向，钢尺量距，确定桩位。⑸、测量现场地面标高，确定桩顶标高。2、机械与人员配备⑴ 主要机械设备施工机械一览表 ⑵ 人员配备序号岗位名称人数（名）岗位职责1前台指挥员2向桩机驾驶员发出完成桩机移位、钻机定位、钻机下沉及提升、停止序号机械（设备）名 称型 号规 格数量序号机械（设备）名 称型 号规 格数量1挖掘机EX20014空压机9m3122 轴搅拌钻机SJB-Ⅰ、Ⅱ25水泥自动拌浆系统13压浆泵（2 台 备用）BW-20046等一系列指令。2杂工4负责及时将搅拌桩沟槽内翻出的置换泥浆挖至沟槽边缘等。3后台指挥员2向拌浆、供浆人员发出开始拌浆、供浆及停止等一系列指令。4挖机驾驶员2负责开挖水泥土搅拌桩施工沟槽、清除沟槽内障碍物。5拌浆员4负责按设计要求配比拌浆、供浆。6机修员1负责设备运行前的检修、保养及运行过程中故障的及时排除。搅拌桩机采纳双轴钻头，特别情况采纳单轴钻头。2、成桩顺序为保证止水帷幕桩体的连续性和接头的施工质量，达到设计要求的防渗要求，取套打一孔的成桩方法，具体的成桩顺序如下图所示：直线套打示意图拐角处套打示意图3、各工艺环节的技术要求⑴ 障碍物清理 因该工法要求连续施工，故在施工前应对围护施工区域地下障碍物及管线进行清理或移位，以保证施工顺利进行。⑵ 测量放线 施工前，先根据设计图纸和业主提供的坐标基准点，计算出围护中心线角点坐标（或转角点坐标），利用测量仪器精确放样出围护中心线，并进行坐标数据复核，同时做好护桩，做好工程测量复核单，提请甲方验收。⑶ 设置导架与孔位放样 由现场技术员根据设计图纸和测量控制点放出桩位，桩位平面偏差不大于2cm。本工程使用的搅拌机桩径为 500mm，轴心距为 350mm，搅拌桩搭接 150mm。搅拌桩采纳套打一孔工艺，因此桩心距为 700mm。在两侧定位型钢以 700mm 为间距，用红色油漆做好标记，...
